Parete vetrata FIN-Vista Frameless per tipi preconfigurati
Elaborazione
Indicazioni
Il controtelaio va selezionato subito all’inizio, se previsto. Se l’inserimento avviene nel corso dell’elaborazione, vengono ripristinati i valori standard per i profili telaio. Lo stesso accade quando si deseleziona il controtelaio.
Il listino FIN-Vista Frameless per tipi preconfigurati prevede due varianti diverse di tipologie. Una variante sono elementi fissi senza anta scorrevole, l'altra variante sono tipologie con anta scorrevole. A seconda del tipo di elemento richiesto, è necessario utilizzare determinati tipi di prodotto e materiale..
Tipi di prodotto e materiale per posizioni senza anta scorrevole
Per tipologie senza anta scorrevole si prevede i tipi di prodotto e materiale cod. 1-2-1 o 1-2-2.
Dopo la scelta del tipo di prodotto e materiale si inserisce il valore FIN-Vista-Fs FIN-Vista Frameless nella riga del sistema.
Una volta selezionate le opzioni desiderate nel campo “Predefinito”, si può procedere con l’inserimento della posizione. Si inserisce prima la quantità e poi si seleziona il tipo di articolo scegliendo tra le voci disponibili nella tabella di consultazione. Dopo aver selezionato il tipo, è necessario indicare larghezza e altezza.
Tipi di prodotto e materiale per posizioni con anta scorrevole
Per tipologie con anta scorrevole si prevede i tipi di prodotto e materiale cod. 4-2-1 o 4-2-2.
Dopo la scelta del tipo di prodotto e materiale si inserisce il valore FIN-Vista-Fs FIN-Vista Frameless nella riga del sistema.
Una volta selezionate le opzioni desiderate nel campo “Predefinito”, si può procedere con l’inserimento della posizione. Si inserisce prima la quantità e poi si seleziona il tipo di articolo scegliendo tra le voci disponibili nella tabella di consultazione. Dopo aver selezionato il tipo, è necessario indicare larghezza e altezza.
Per tipologie con ante scorrevoli, sono previsti profili di telaio diversi nelle rispettive posizioni. Questi vengono preassegnati automaticamente.
I montanti possono essere definiti nella sezione del Telaio, mentre i nodi centrali possono essere definiti nella sezione Anta.
Controtelaio FIN-Fix per oscuranti
Per FIN-Vista Frameless si possono integrare oscuranti attraverso la selezione di un controtelaio.
Nella sezione “Controtelaio” è possibile selezionare la tipologia di controtelaio. Per FIN-Vista Frameless sono previste dipendente dallo spessore vetro le tipologie Z-V9 e Z-VA.
Selezione di un telaio adatto e di una soglia adatta
Dopo aver selezionato il pacchetto controtelaio, bisogna verificare i dati relativi al telaio ed eventualmente selezionare il codice desiderato. Dopo aver verificato e selezionato il telaio adatto, bisogna scegliere la soglia.
Opzioni oscuranti controtelaio FIN-Fix
Per prima cosa bisogna selezionare il cassonetto adatto per l’oscurante desiderato.
È necessario inserire tutti i dati richiesti. Per la scelta è disponibile la tabella di consultazione.
Sotto la voce “Controtelaio” sono dunque disponibili tutti i dati necessari. I dati relativi al telo sono riportati sotto la voce “Oscurante”.
Qui vengono inseriti anche ulteriori dati relativi al oscurante, come ad esempio colore e guida.

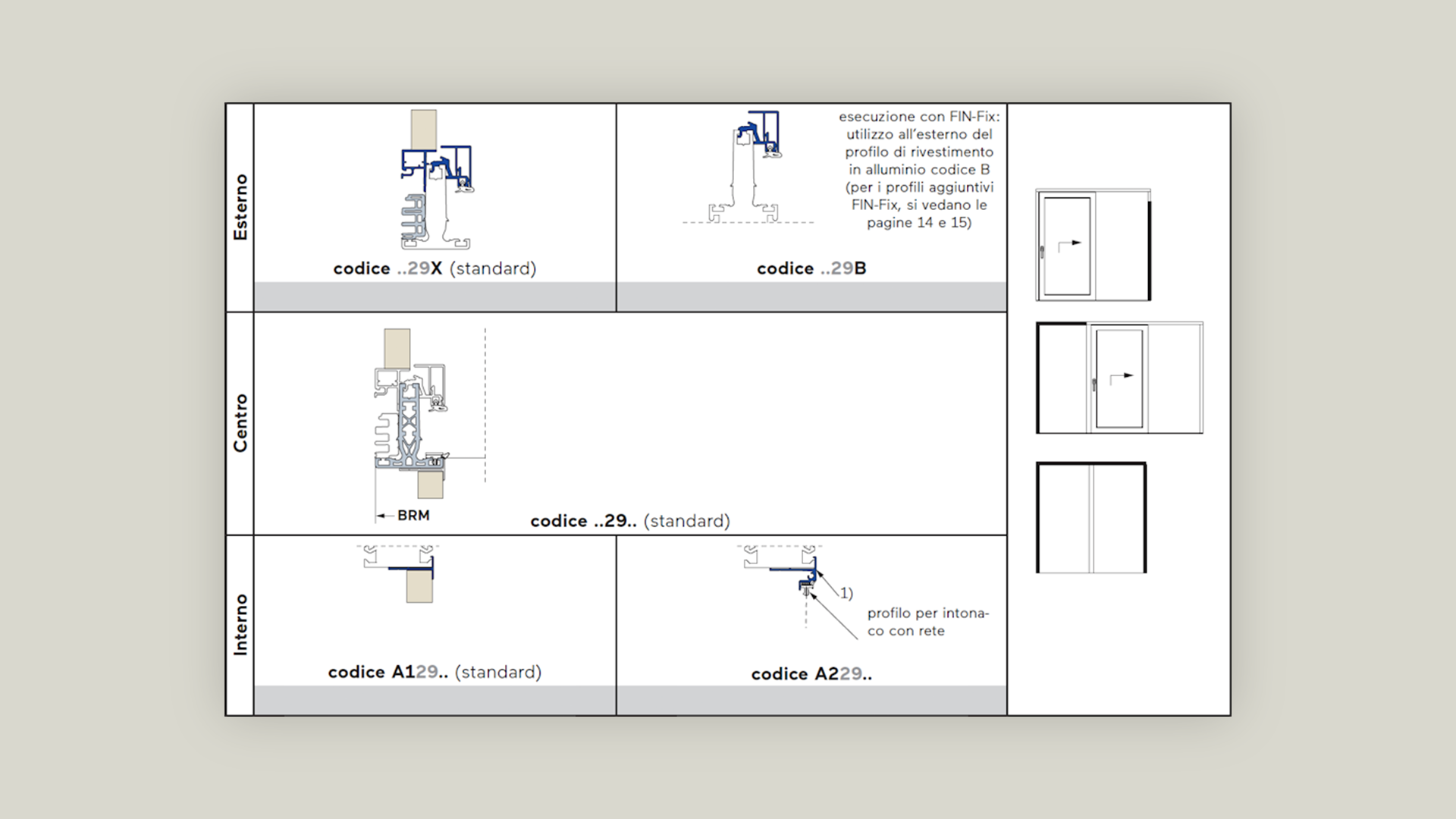

Dettagli telaio e soglia
Sotto la voce “Telaio” si possono inserire dati dettagliati per FIN-Vista relativi al telaio e alla soglia.
Ulteriori opzioni per il telaio
Colore profilo alluminio per il telaio

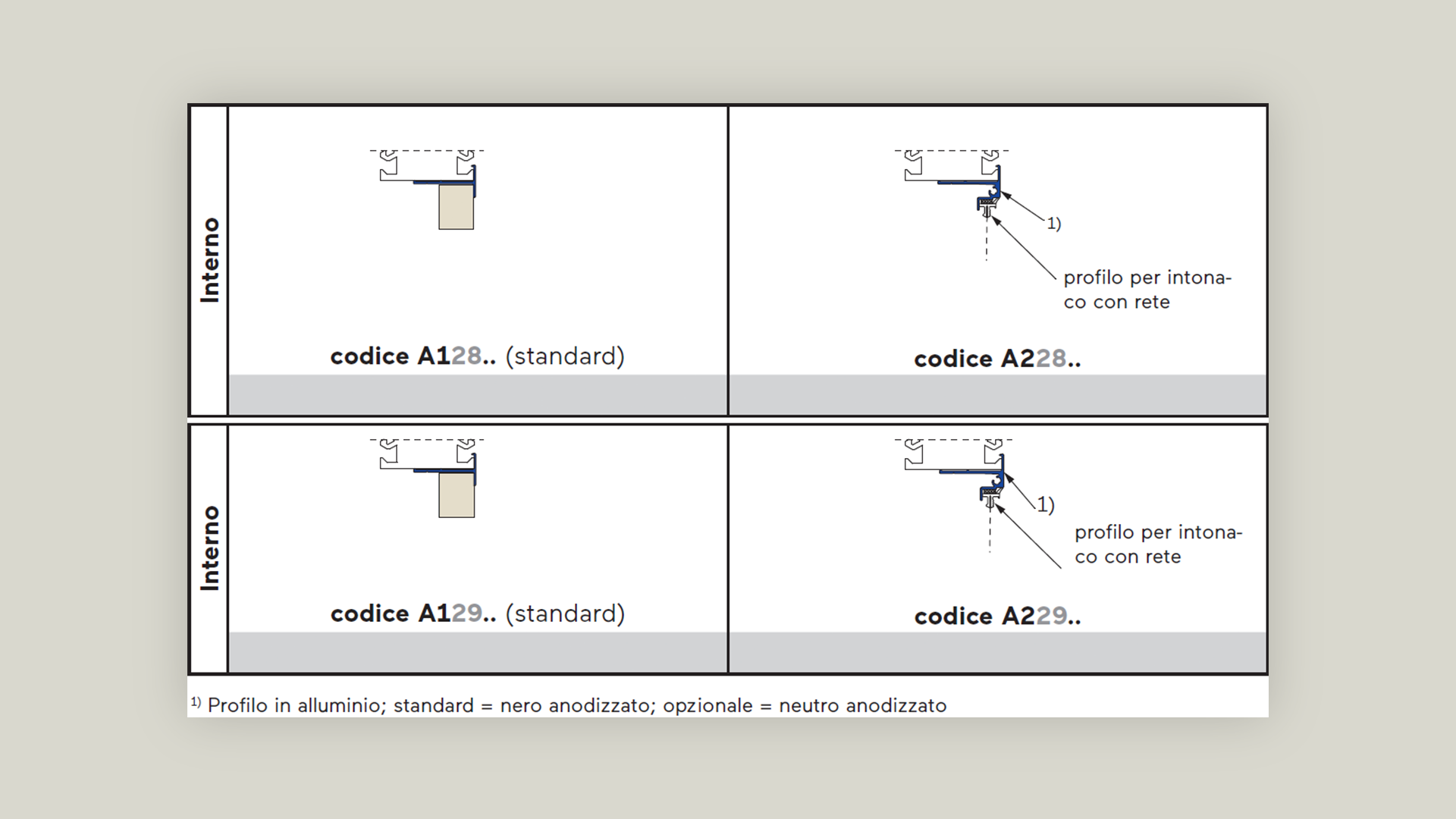

Per le varianti di telaio FIN-Vista Frameless, l'opzione “Colore profilo alluminio” viene visualizzata automaticamente per ogni lato ed è preimpostata con valore E03 nero anodizzato. In alternativa, è possibile selezionare il colore 56 neutro anodizzato.
Colore profilo alluminio e guida di scorrimento dell’anta per la soglia

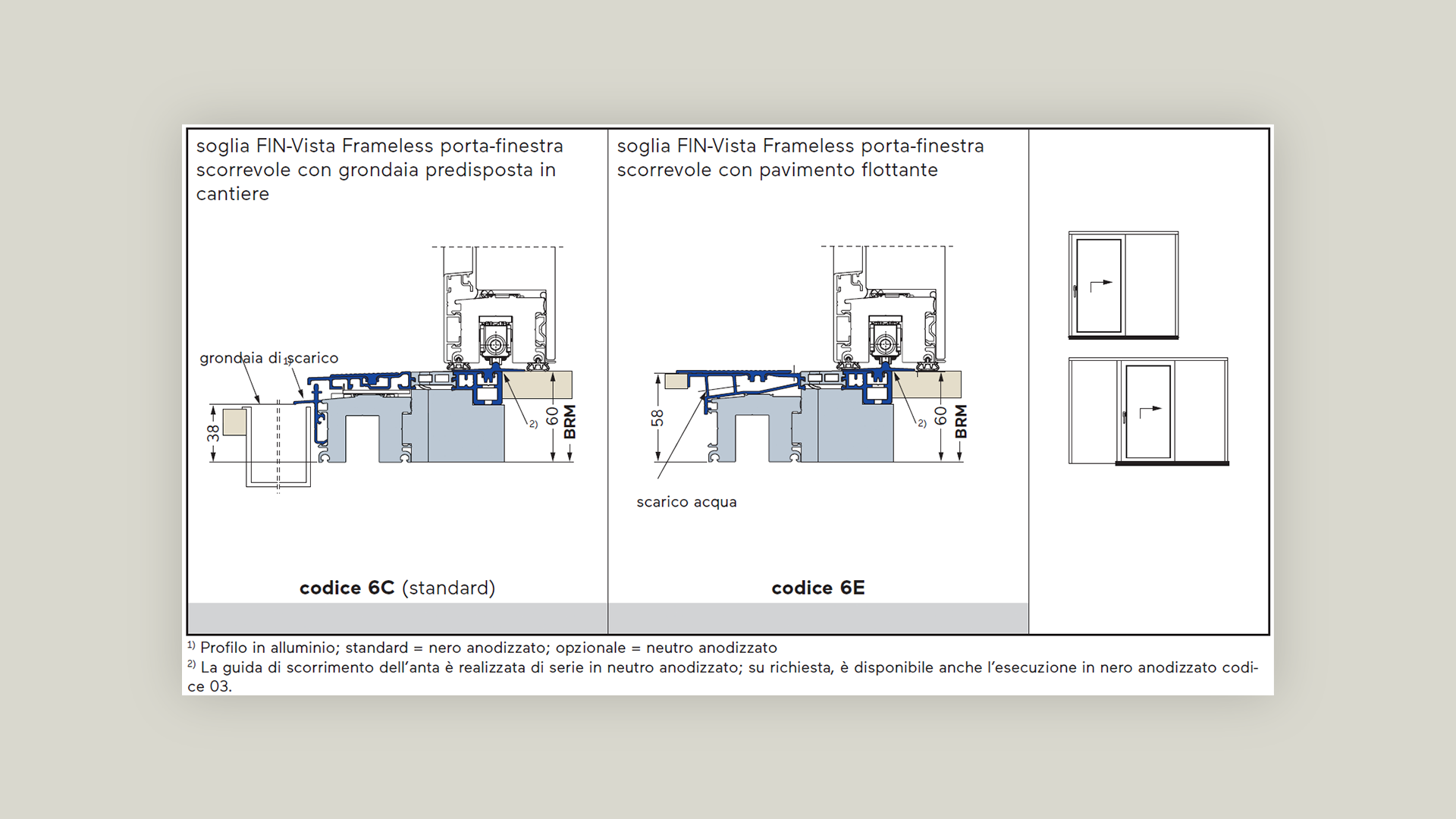

Per alcune soglie FIN-Vista Frameless, l'opzione “Colore profilo alluminio” viene visualizzata automaticamente sotto il codice della soglia ed è preimpostata con valore E03 nero anodizzato. In alternativa, è possibile selezionare il colore 56 neutro anodizzato. Lo stesso vale per il colore della guida di scorrimento dell'anta. Quella è preimpostata con colore 56 neutro anodizzato.
Profili telaio individuali per FIN-Vista Frameless con campi fissi senza nodo centrale
Sono previsti profili telaio individuali per campi fissi in cui non scorre un’anta, ovvero campi fissi senza nodo centrale.
Queste situazioni vengono considerate automaticamente per i tipi preconfigurati e anche per il calcolo dei prezzi.

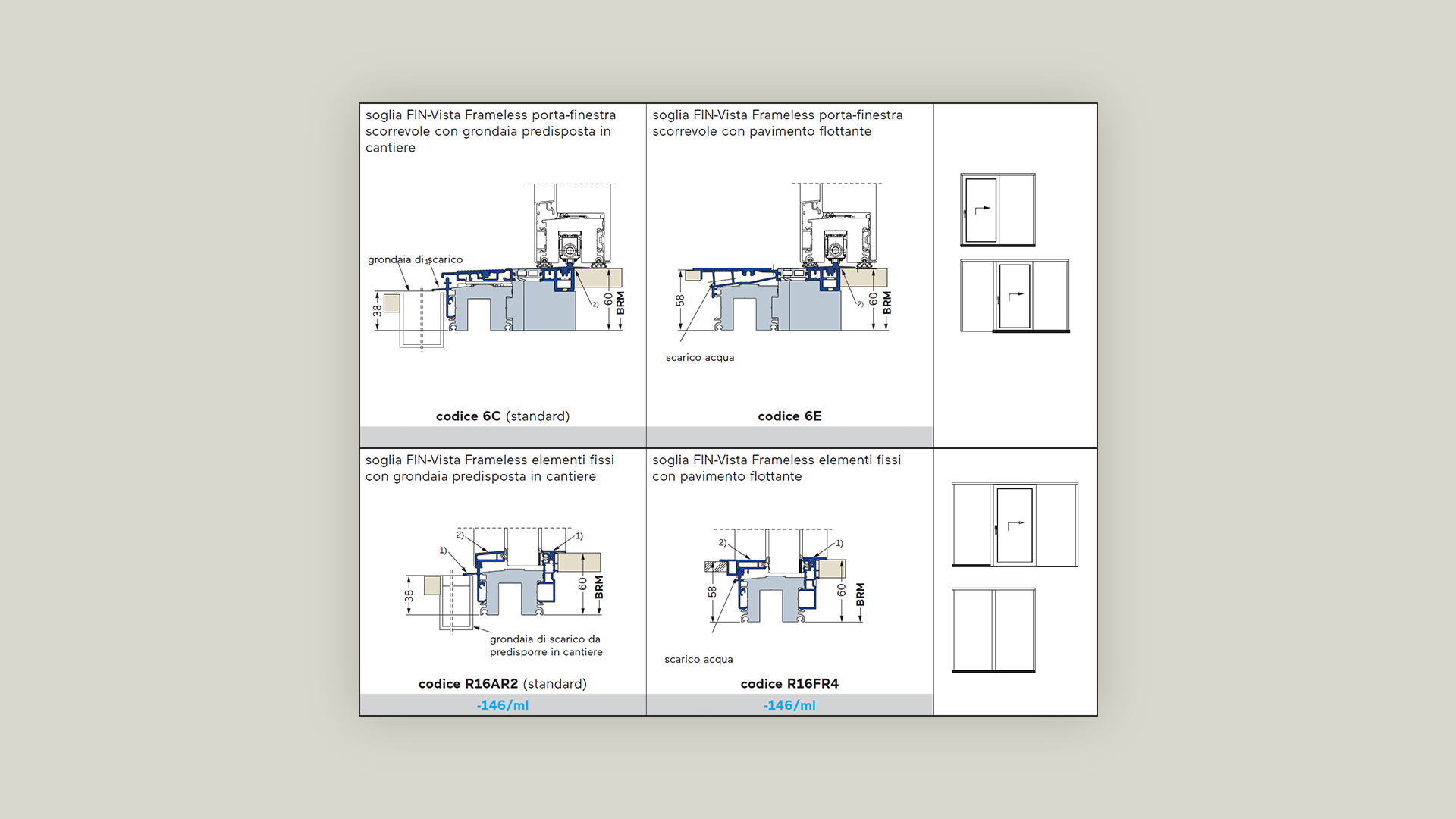

Profili soglia individuali per FIN-Vista Frameless con campi fissi senza nodo centrale
Sono previsti profili soglia individuali per campi fissi in cui non scorre un’anta, ovvero campi fissi senza nodo centrale.
Queste situazioni vengono considerate automaticamente per i tipi preconfigurati e anche per il calcolo dei prezzi.
Tipi di apertura ed elementi inseriti
Nei campi con ante si possono selezionare i tipi di apertura disponibili.
Per i campi fissi, si può prevedere come opzione l’utilizzo di un elemento inserito.
A tale scopo, è necessario selezionare il codice corrispondente come ferramenta.
L’elemento da inserire nel campo va aggiunto come posizione separata con le misure corrispondenti. Esiste un aiuto per determinare le dimensioni di questo elemento. Il telaio dell'elemento inserito può essere selezionato nel campo Telaio elemento inserito.
Si deve quindi specificare la situazione di soglia dell'elemento inserito.
A dati completi vengono visualizzati la larghezza e l'altezza BRM dell'elemento inserito.
Inoltre, per i campi con elementi inseriti bisogna modificare il vetro in questa schermata selezionando il codice 00090.
Stampa
La stampa dell’offerta, della conferma d’ordine e dell’ordine viene avviata come di consueto.
Ordine
Nota importante per la stampa dell'ordine:
Per l'ordinazione di FIN-Vista si deve utilizzare esclusivamente il comando Stampa > ordine serramenti.
Prego non utilizzare gli altri documenti di stampa “Stampa ordine controtelaio” e “Stampa ordine elementi” per elementi FIN-Vista Frameless per tipi preconfigurati, nemmeno se la posizione fa parte di un altro ordine per elementi con controtelaio.
