Fensterwand FIN-Vista Frameless für vorkonfigurierte Typen
Erfassung
Hinweise
Die Montagezarge ist gleich am Anfang zu aktivieren, sofern eine benötigt wird. Wird die Montagezarge erst während der Erfassung aktiviert, werden die Rahmenprofile auf die Standardwerte zurückgestellt. Das Gleiche passiert beim Deaktivieren der Montagezarge.
In der Preisliste Fensterwand FIN-Vista Frameless für vorkonfigurierte Typen gibt es zwei unterschiedliche Arten von Typen. Zum einen gibt es eine Auswahl an Typen ohne Schiebeflügel, die allein aus Festfeldern bestehen und zum anderen gibt es Typen, die Schiebeflügel enthalten. Je nach Art des gewünschten Elementtyps müssen bestimmte Vorbelegungssätze verwendet werden.
Vorbelegungen und Positionserfassung für Typen ohne Schiebeflügel
Für Typen, die keine Schiebeflügel enthalten, müssen die Vorbelegungssätze 1-2-1 oder 1-2-2 verwendet werden.
Nach der Auswahl des Vorbelegungssatzes ist das System auf FIN-Vista-Fs FIN-Vista Frameless umzustellen.
Die Vorbelegungen können wie gewohnt verwendet werden. Unbedingt notwendig sind hier noch die Farbangaben und das Glas.
Sind die gewünschten Angaben in den Vorbelegungen getroffen, kann mit der Positionserfassung begonnen werden. Als erstes wird die Menge angegeben und anschließend der Typ gewählt.
Die verfügbaren Typen sind über die Nachschlagehilfe auswählbar. Nach der Auswahl des Typs sind noch die Breiten- und Höhenangaben zu treffen, die Position wird im Anschluss daran erstellt.
Vorbelegungen und Positionserfassung für Typen mit Schiebeflügel
Für Typen, die keine Schiebeflügel enthalten, müssen die Vorbelegungssätze 4-2-1 oder 4-2-2 verwendet werden.
Nach der Auswahl des Vorbelegungssatzes ist das System auf FIN-Vista-Fs FIN-Vista Frameless umzustellen.
Die Vorbelegungen können wie gewohnt verwendet werden. Unbedingt notwendig sind hier noch die Farbangaben und das Glas.
Sind die gewünschten Angaben in den Vorbelegungen getroffen, kann mit der Positionserfassung begonnen werden. Als erstes wird die Menge angegeben und anschließend der Typ gewählt. Die verfügbaren Typen sind über die Nachschlagehilfe auswählbar. Nach der Auswahl des Typs sind noch die Breiten- und Höhenangaben zu treffen, die Position wird im Anschluss daran erstellt.
Bei Elementen mit Schiebetüren sind an den jeweiligen Lagen bestimmte Rahmenprofile vorgesehen. Diese sind selbstverständlich bereits automatisch vorbelegt.
Pfosten können im Bereich Blendrahmen festgelegt werden, Mittelpartien sind im Bereich Flügel eingeordnet.
Montagezarge FIN-Fix für Beschattungsvarianten
Für FIN-Vista Frameless können Beschattungsvarianten über die Auswahl einer Montagezarge hinzugefügt werden.
Im Bereich „Montagezargen“ kann die Montagezarge aktiviert und das Paket gewählt werden. Für FIN-Vista Frameless sind je nach verwendeter Glasstärke die Zargenpakete Z-V9 und Z-VA vorgesehen.
Passenden Blendrahmen und passende Schwelle wählen
Nach Auswahl des Zargenpakets sind die Blendrahmenangaben zu prüfen und ggf. der gewünschte Code zu wählen. Nachdem die Blendrahmen angepasst wurden, ist noch die Schwelle zu wählen.
Beschattungsoptionen bei Montagezarge FIN-Fix
Für die gewünschte Beschattungsoption muss im ersten Schritt der passende Kasten gewählt werden.
Alle weiteren erforderlichen Angaben sind hier zu treffen. Nachschlagehilfen stehen selbstverständlich zur Verfügung.
Im Bereich Montagezarge sind somit alle notwendigen Angaben vorhanden. Angaben zum Behang werden im Bereich Beschattung festgelegt.
Weitere Angaben zum Behang, wie zum Beispiel Behang Farbe und Führungsschiene, werden auch hier getroffen.
Blendrahmen- und Schwellenangaben

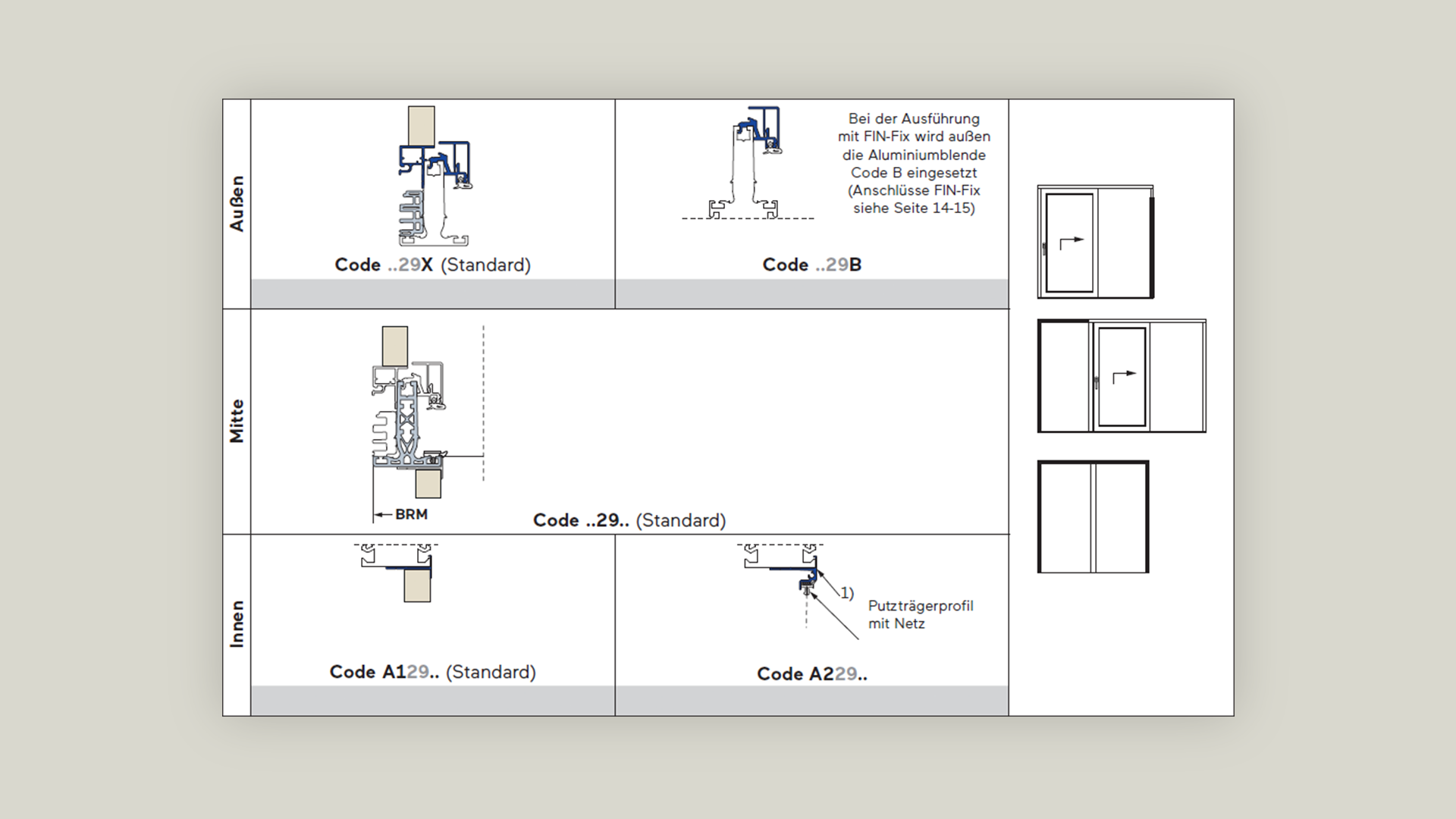

Im Bereich Blendrahmen können für FIN-Vista detaillierte Angaben bezüglich Rahmen und Schwelle getroffen werden.
Weitere Auswahlmöglichkeiten für Blendrahmenvarianten
Farbe Aluminiumprofil beim Blendrahmen
Bei Blendrahmenvarianten FIN-Vista Frameless wird je Lage automatisch die Option „Farbe Aluminiumprofil“ angezeigt und mit Schwarz eloxiert E03 vorbelegt. Alternativ kann hier farblos eloxiert (56) gewählt werden.

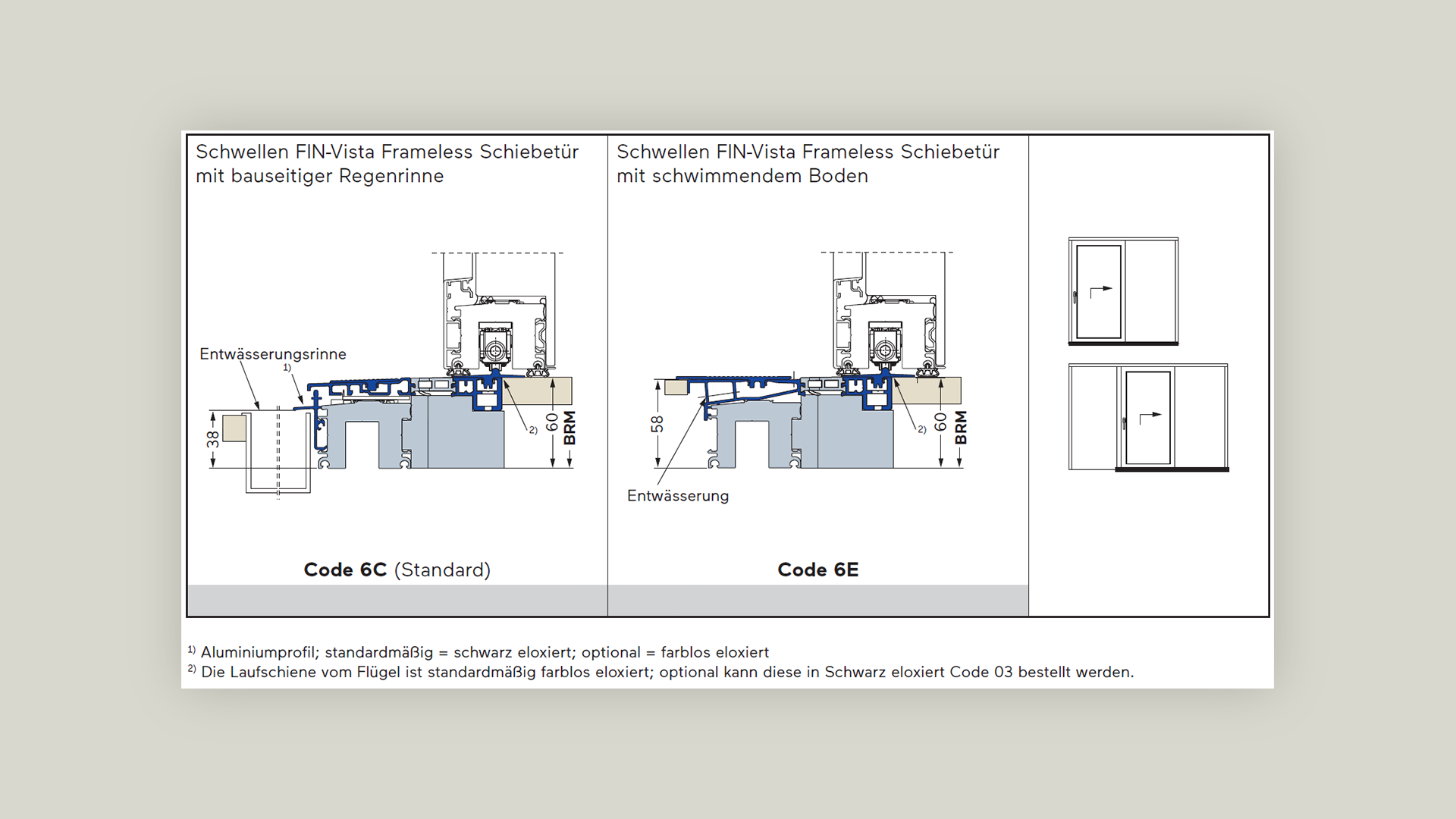

Die Farben Aluminiumprofil und Laufschiene bei der Schwelle
Bei bestimmten Schwellen FIN-Vista Frameless wird unterhalb des Schwellencodes automatisch die Option „Farbe Aluminiumprofil“ angezeigt und mit Schwarz eloxiert E03 vorbelegt. Alternativ kann hier farblos eloxiert (56) gewählt werden. Gleiches gilt für die Farbe der Laufschiene. Diese ist mit farblos eloxiert vorbelegt.
Eigene Rahmen für FIN-Vista Frameless mit Festfeldern ohne Mittelpartie
Bei Elementen mit Feldern, in die kein Flügel hineingeschoben wird – also Festfeldern ohne Mittelpartie – sind eigene Rahmenprofile vorgesehen.
Diese Situationen werden bei den vorgefertigten Typen automatisch im Hintergrund für die Preisberechnung berücksichtigt.

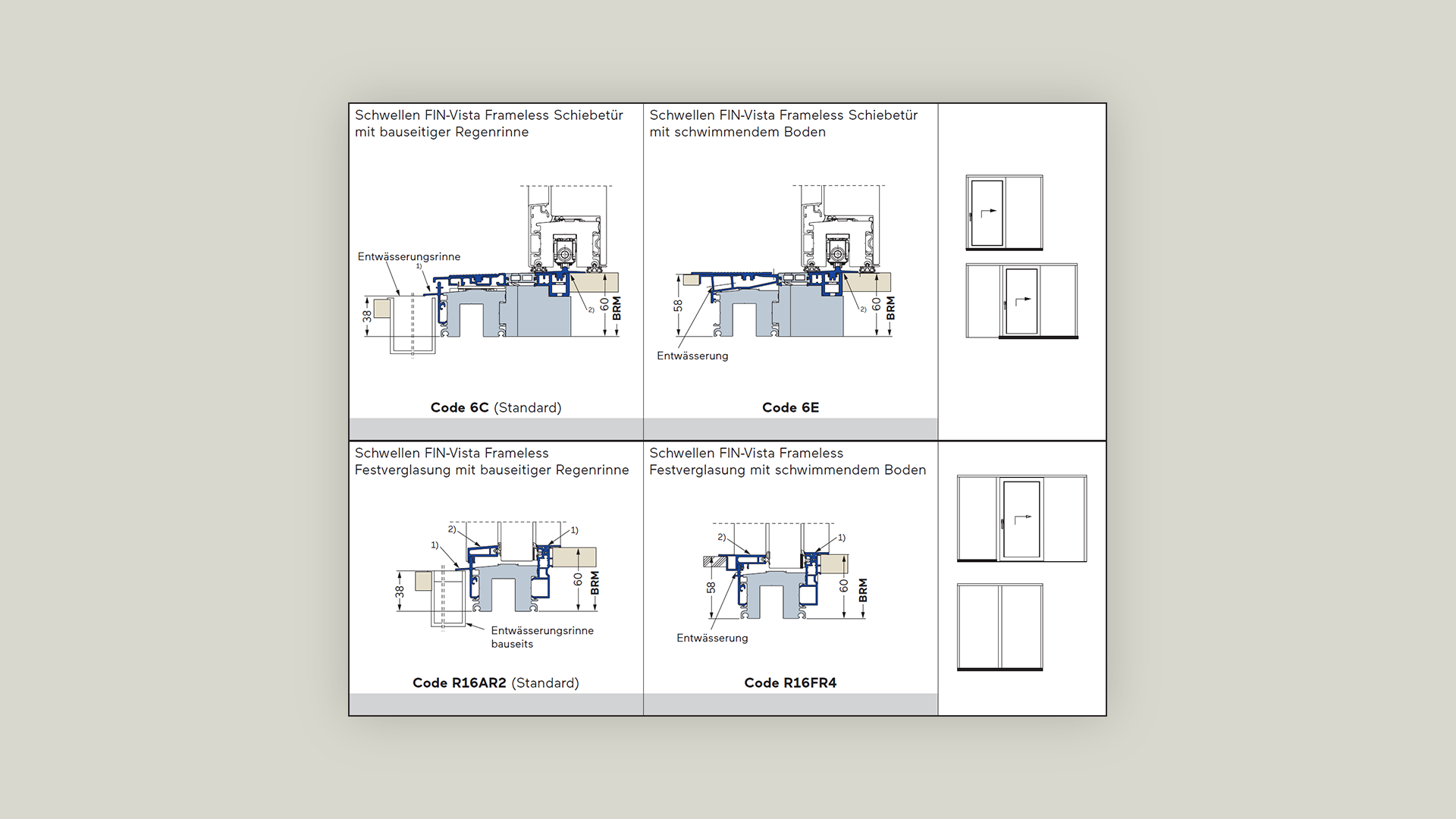

Eigene Schwellenprofile für FIN-Vista Frameless mit Festfeldern ohne Mittelpartie
Bei Elementen mit Feldern, in die kein Flügel hineingeschoben wird – also Festfeldern ohne Mittelpartie – sind eigene Schwellenprofile vorgesehen.
Diese Schwellensituationen werden bei den vorgefertigten Typen automatisch im Hintergrund für die Preisberechnung berücksichtigt
Öffnungsarten und Einbauelemente
In Feldern mit Flügeln stehen die verfügbaren Öffnungsarten zur Auswahl.
Bei Festfeldern kann als Option der Einsatz eines Einschubelements vorgesehen werden.
Hierfür ist der entsprechende Code als Beschlag zu wählen.
Das Einschubelement wird später als eigene Position erfasst. Für die Maßermittlung dieser Position gibt es eine Hilfestellung. Im Feld Rahmen Einschubelement kann der Rahmen des Elements gewählt werden.
Anschließend ist noch die Schwellensituation des Elements anzugeben.
Wenn alle Daten vorhanden sind, werden BRM Breite und BRM Höhe des Elements angezeigt.
Zudem muss bei Feldern mit Einschubelementen der Glascode in diesem Feld auf 00090 geändert werden.
Druck
Der Druck sowohl für das Angebot und die Auftragsbestätigung als auch für die Bestellung wird wie bei herkömmlichen Vorgängen gestartet.
Bestellung
Ein wichtiger Hinweis für den Druck der Bestellung:
Für die Bestellung von FIN-Vista ist immer nur die Fensterbestellung zu verwenden.
Die Reportdefinitionen / zusätzlichen Ausdrucke Bestellung nur Element oder Bestellung Montagezarge dürfen bei FIN-Vista nicht verwendet werden – auch nicht, wenn die Position Teil einer anderen Bestellung von Elementen mit Zarge ist.
