Construcción libre
La construcción libre está pensada para los casos en los que no se pueden utilizar los tipos predefinidos.
El elemento libre está limitado a un máximo de 19 campos y 13 montantes/travesaños. De lo contrario, aparecerá el mensaje correspondiente. Las construcciones que consten de más de 19 campos o 13 montantes/travesaños deben registrarse en posiciones separadas.
Se mostrará cómo se registra una construcción libre FIN-Vista mediante un ejemplo concreto. Esta división se describe en las páginas siguientes.
FIN-Vista, 18 m de ancho; 2,2 m de alto. Dos aberturas correderas en el centro y un elemento insertado a izquierda y derecha. Los elementos insertados deben registrarse como elementos separados con las medidas correspondientes.
Comenzamos con una nueva posición. Las reservas deben indicarse como se describe al principio.
Para una construcción libre, la E del campo “Tipo de artículo” debe cambiarse al introducir un nuevo artículo. Para una construcción libre, debe seleccionarse “Elemento libre” mediante la ayuda de búsqueda. Como alternativa, puede introducirse directamente FE.

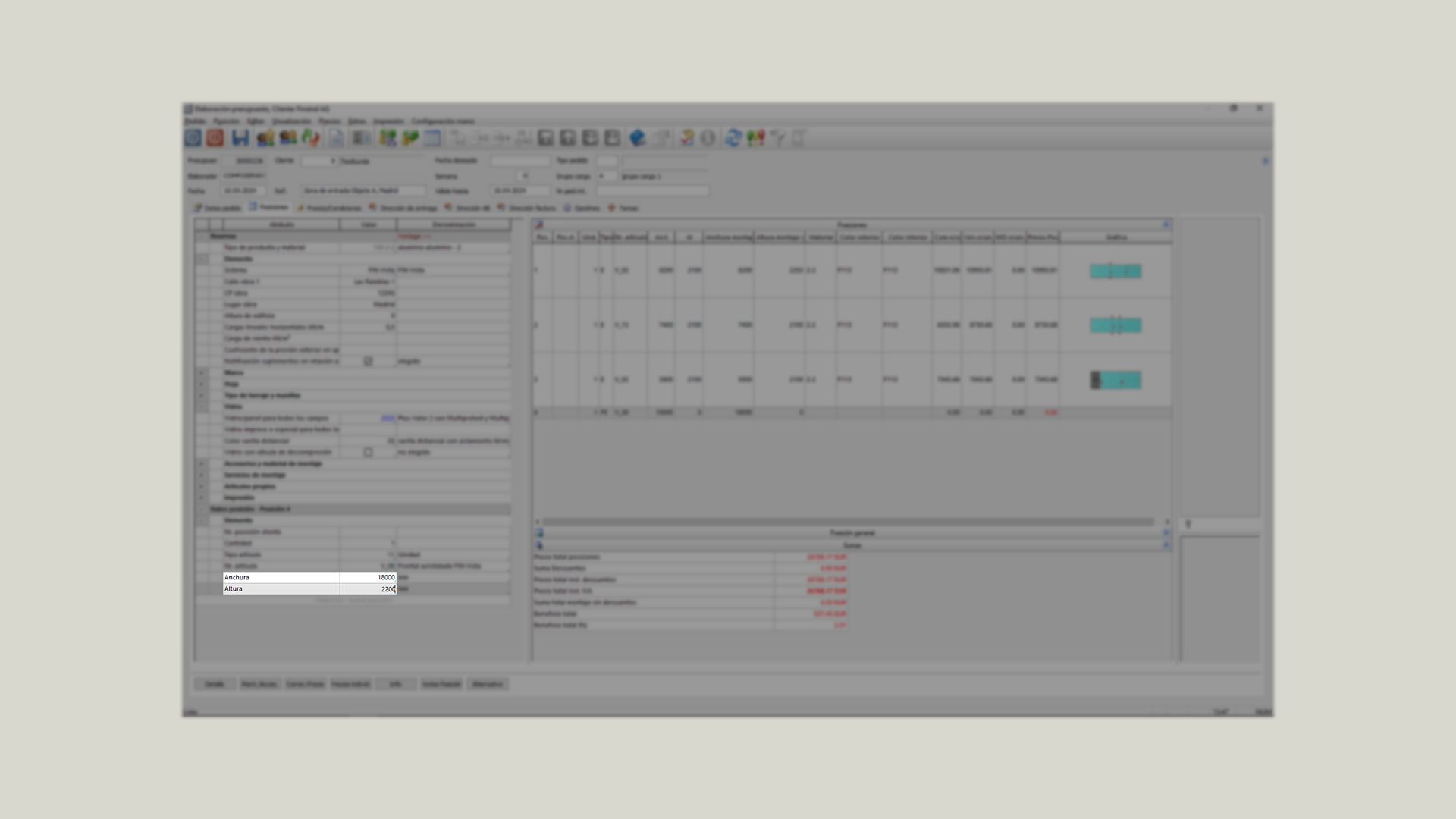

El número de artículo se configura automáticamente con el valor V_00 y no puede modificarse. Los últimos pasos son especificar la anchura y la altura.

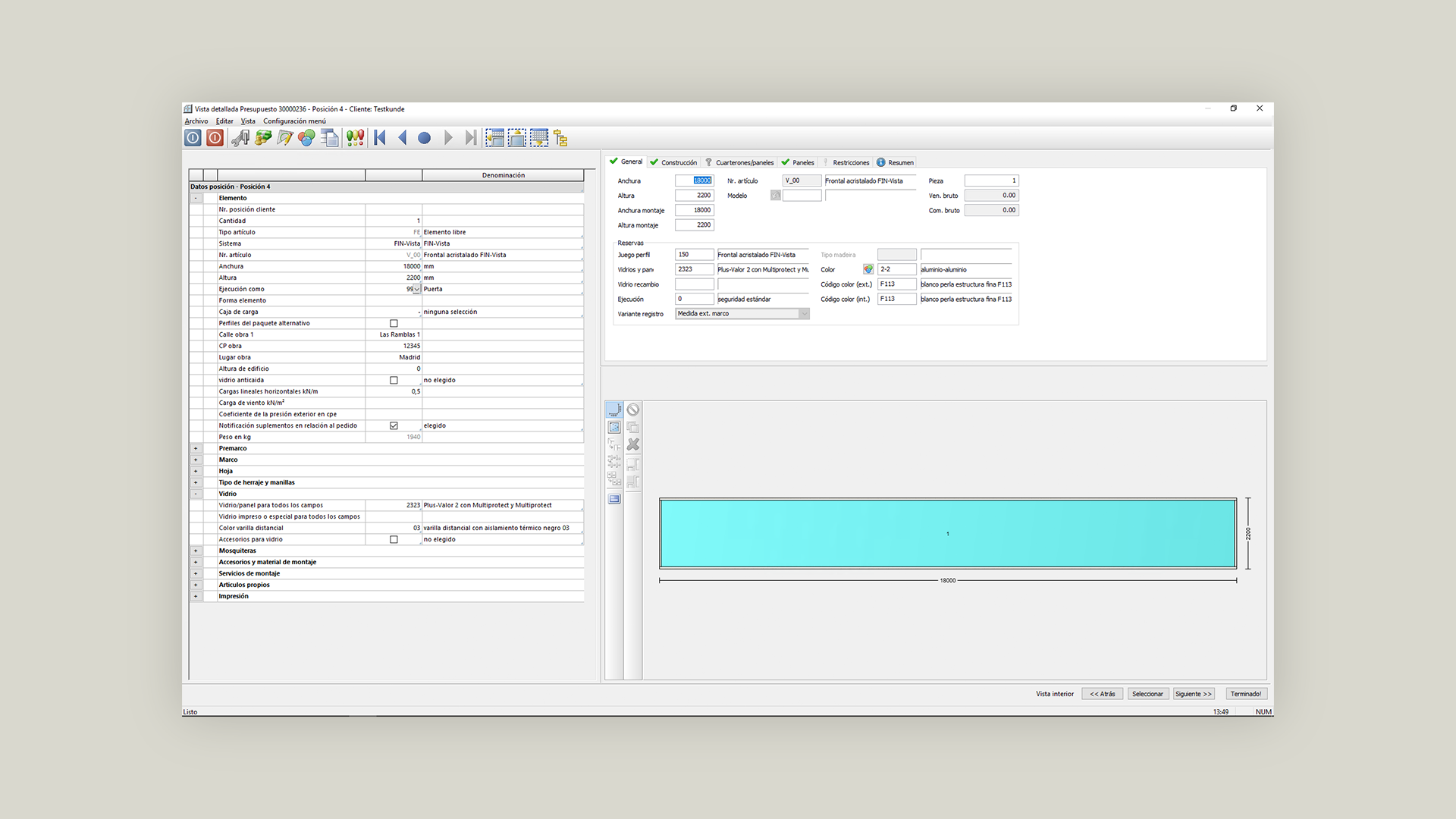

La construcción libre se ha creado como un elemento y puede editarse posteriormente en la pestaña “Detalle”.
División de campo

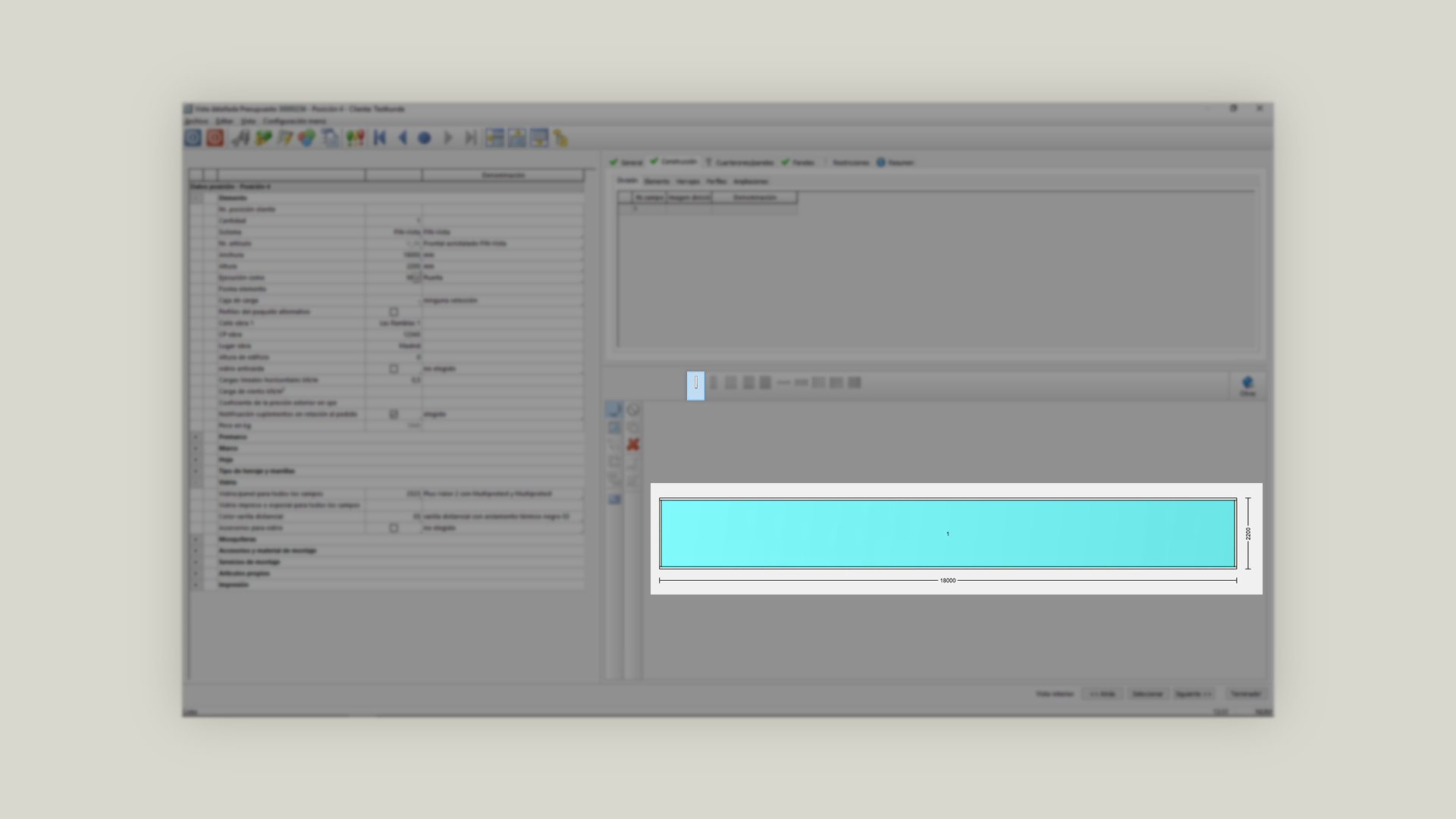

Inmediatamente después de crear el artículo, no hay subdivisión de campos.
Este debe ser el primer paso. Para ello, pasar al área “Construcción” y a la sección “División”.
Las opciones disponibles se pueden seleccionar como símbolos. Para nuestro ejemplo, se requiere una división en 10 campos. Como no es posible una división directa en 10 campos, son necesarios tres pasos separados.

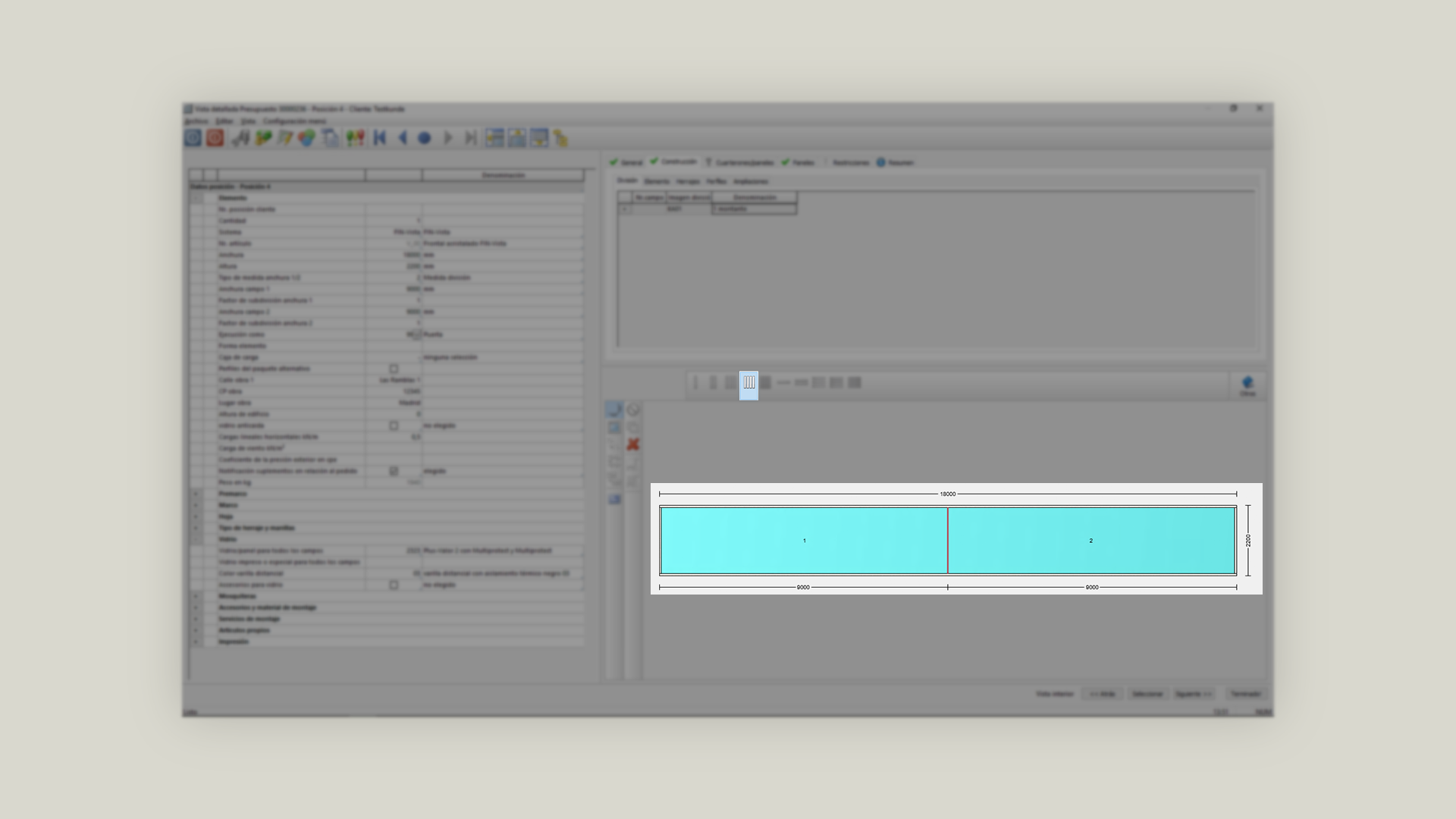

En el primer paso, se crean inicialmente 2 campos utilizando la opción con una división. Para ello, hacer clic en el símbolo con una línea vertical y, a continuación, haga clic en el campo del gráfico de posición.
El segundo paso consiste en insertar la opción con 4 divisiones en el campo de la izquierda. Para ello, hacer clic en el símbolo con 4 líneas verticales y, a continuación, añadirlo en el campo de la izquierda con un clic del ratón.
El tercer paso consiste en insertar la opción con 4 líneas verticales directamente en el campo de la derecha con un clic del ratón.

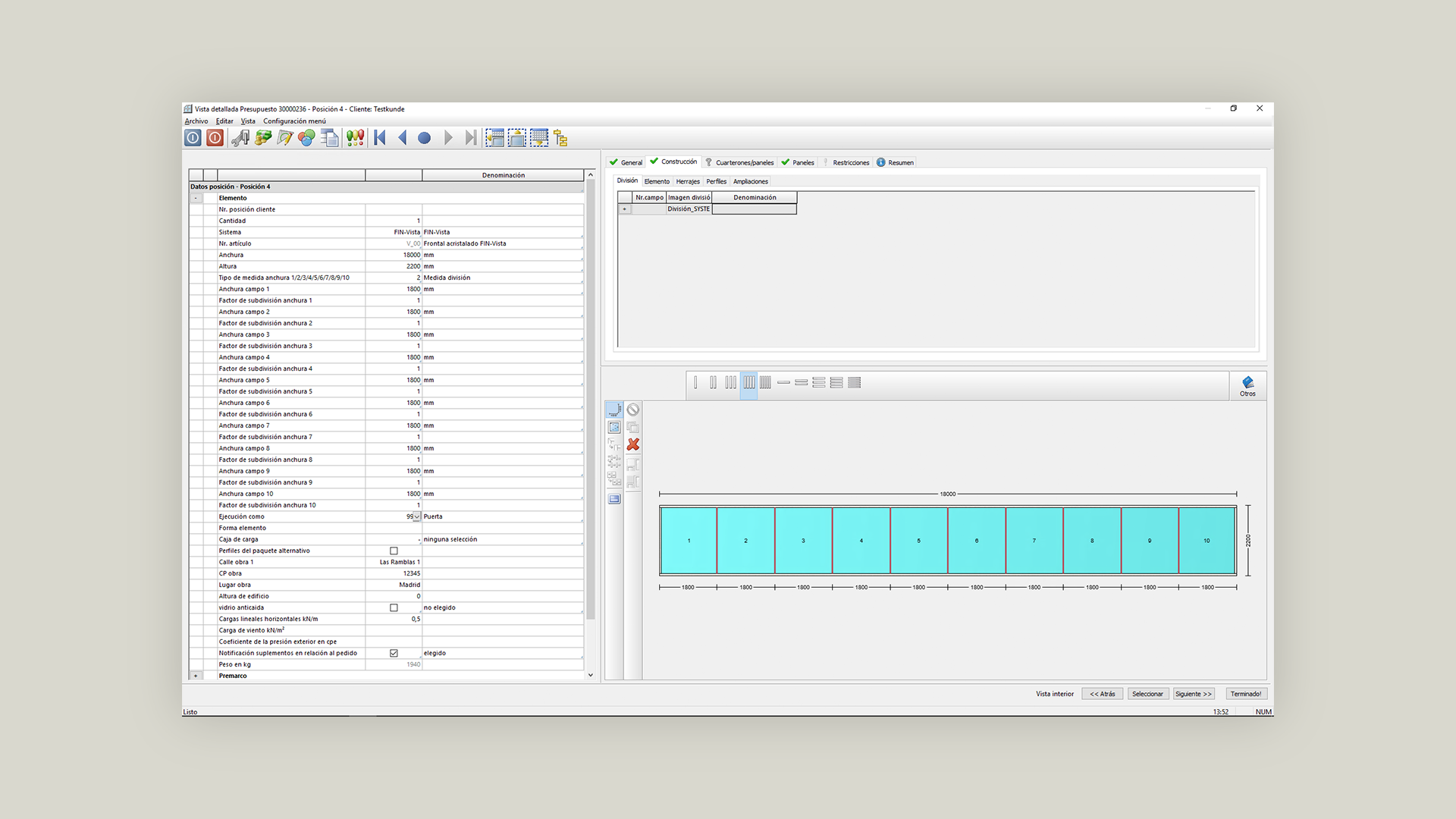

De este modo, se ha dividido la posición en 10 campos.
Determinar las medidas y los tipos de apertura de los campos generados
Una vez creados los campos, hay que especificar los tipos de apertura y las medidas correctas de los campos.

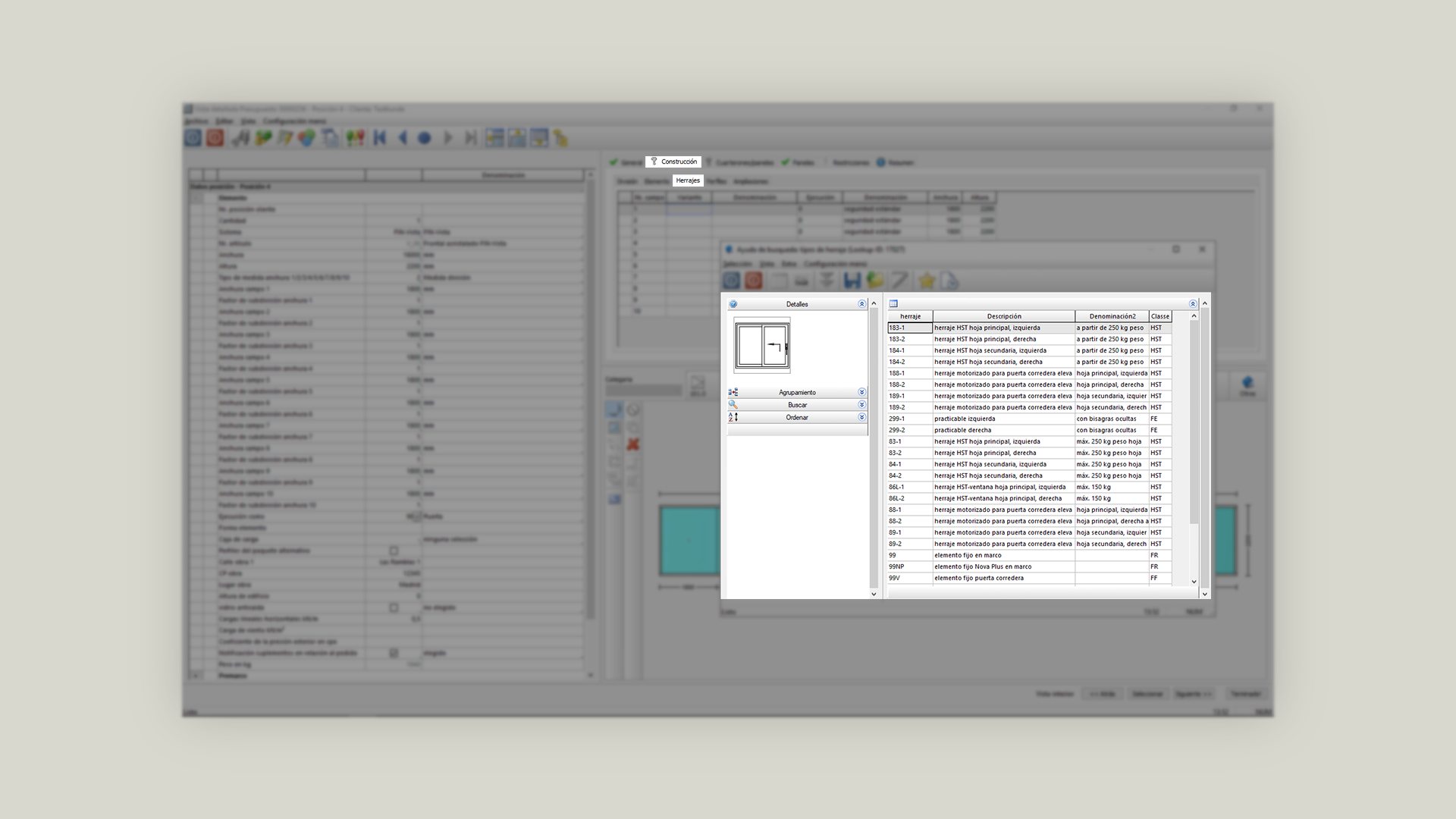

Al seleccionar la dirección de apertura, se puede utilizar como de costumbre la ayuda de búsqueda. Los campos en los que se “introduce” una hoja deben tener el código 99V o 99VNP como elemento fijo o elemento fijo Nova Plus.

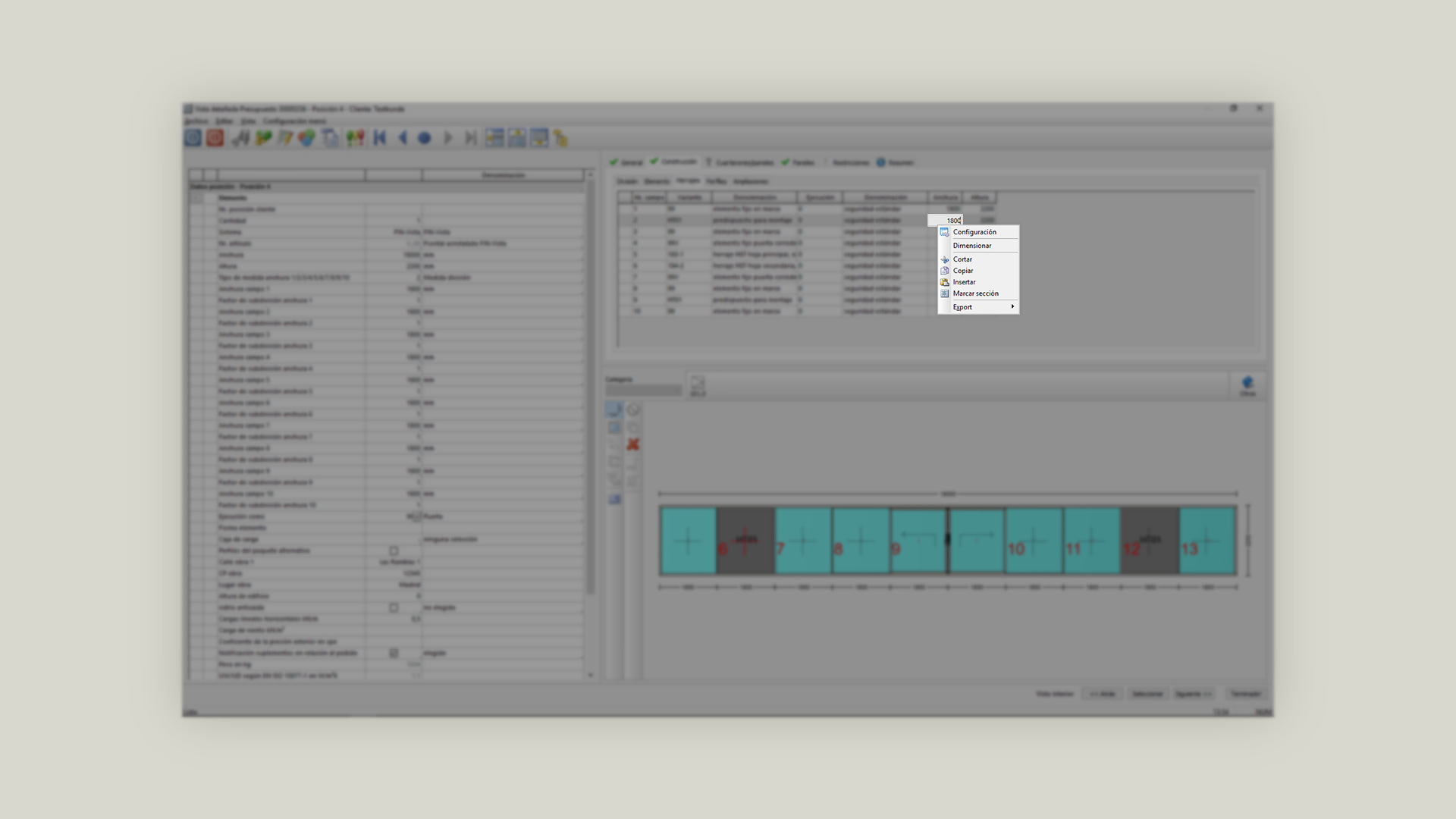

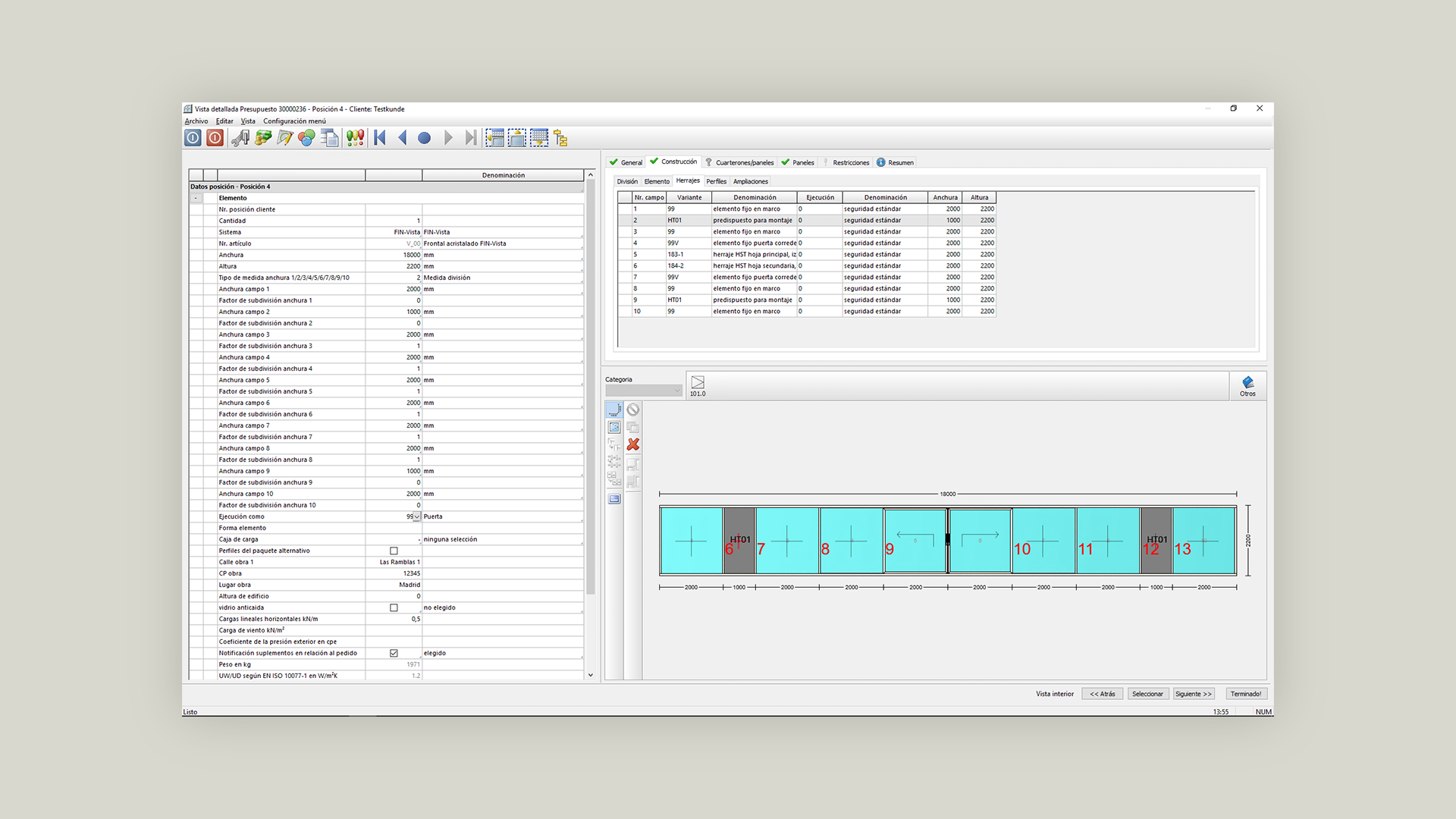

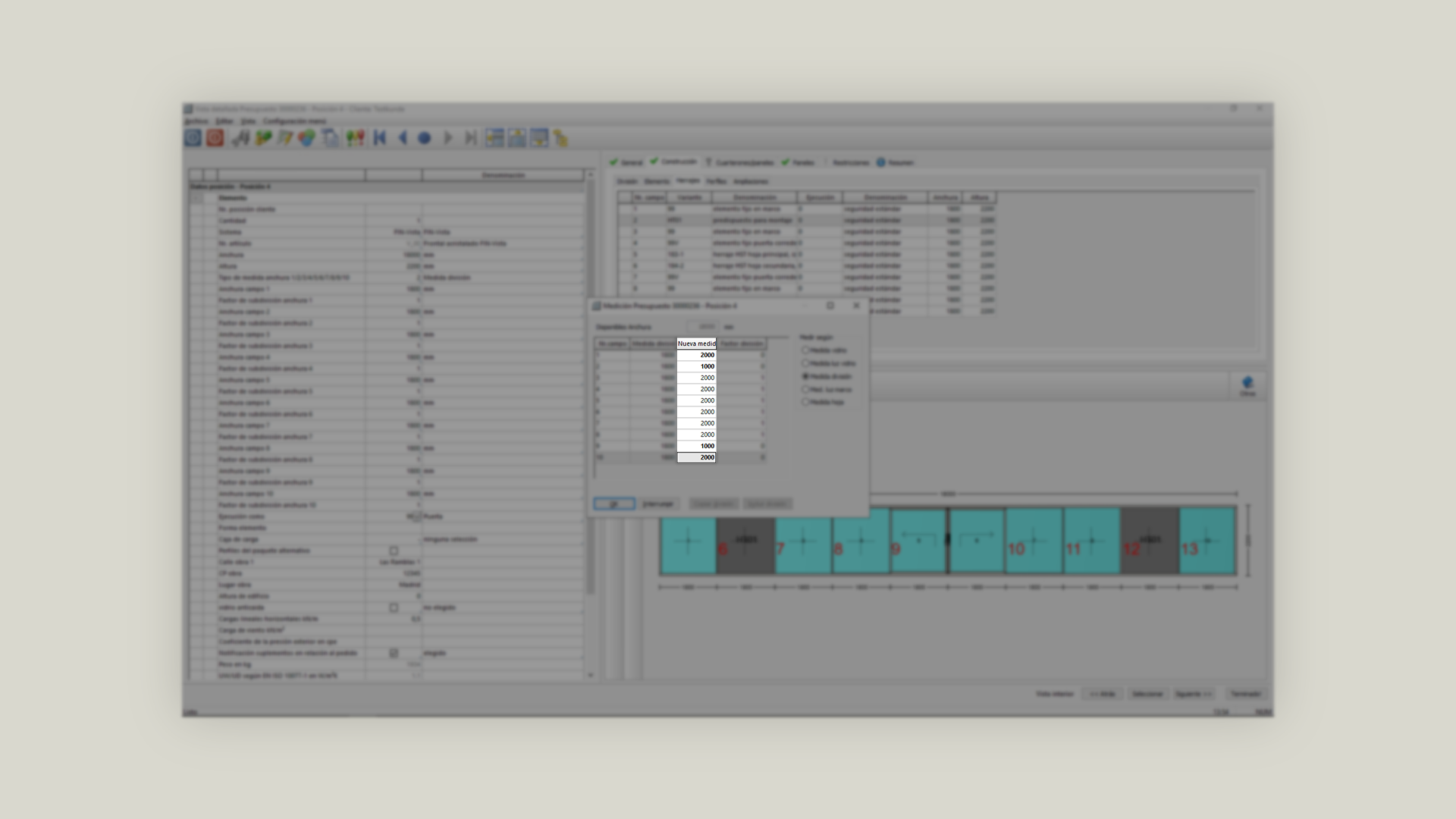

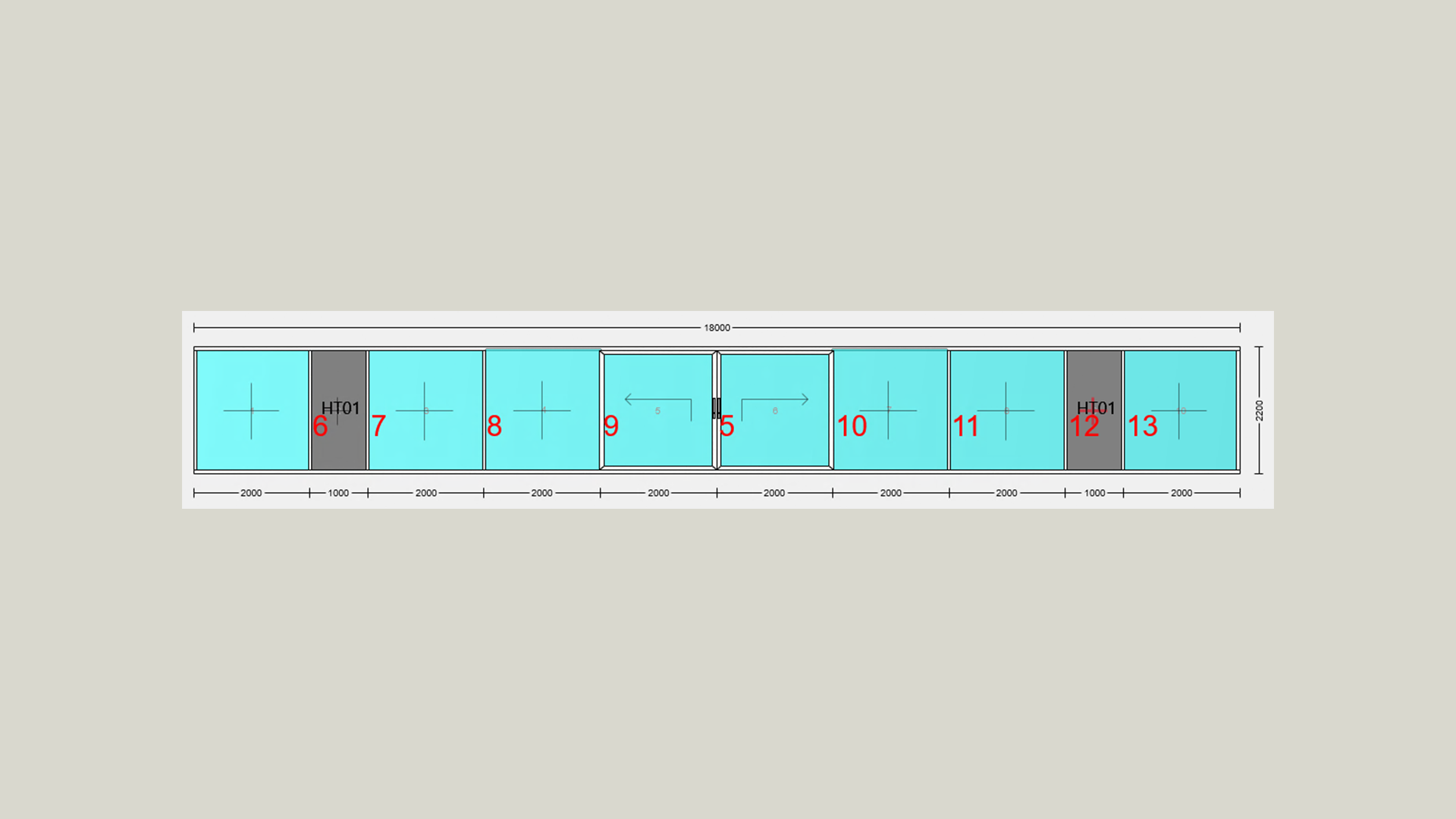

La función “Medir” puede utilizarse para las medidas de campo deseadas. Para ello, hacer clic con el botón derecho del ratón en uno de los campos de la columna “Anchura” y hacer clic con el botón izquierdo del ratón en “Medir”. Una vez determinados los tipos de apertura en todos los campos, se muestra el ID correspondiente en números grandes de color rojo para cada montante/travesaño.

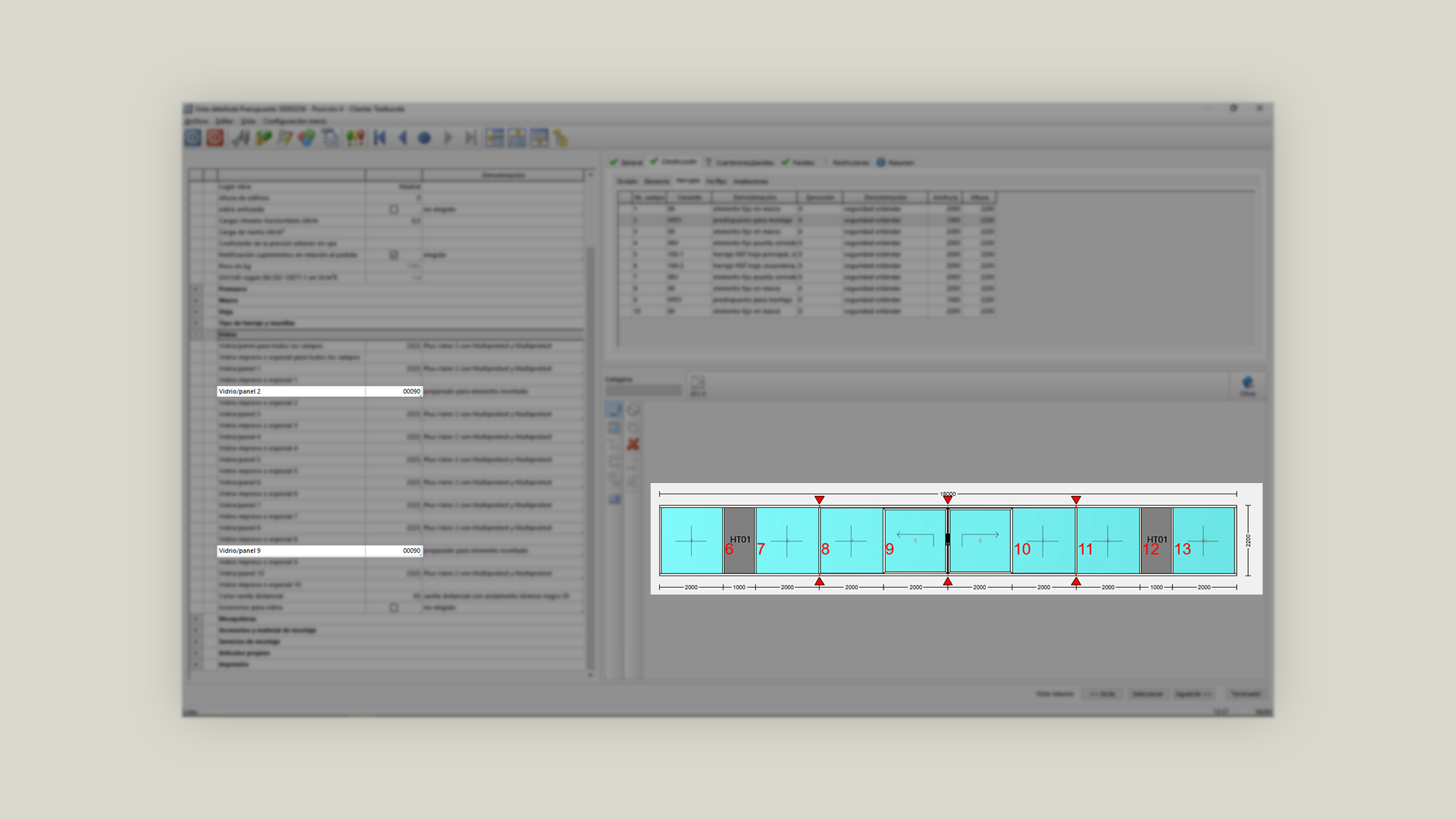

La dimensión del campo correspondiente puede introducirse en la columna “Nueva medida”.
A continuación, confirmar los datos haciendo clic en “OK”.
Comprobar vidrios/paneles

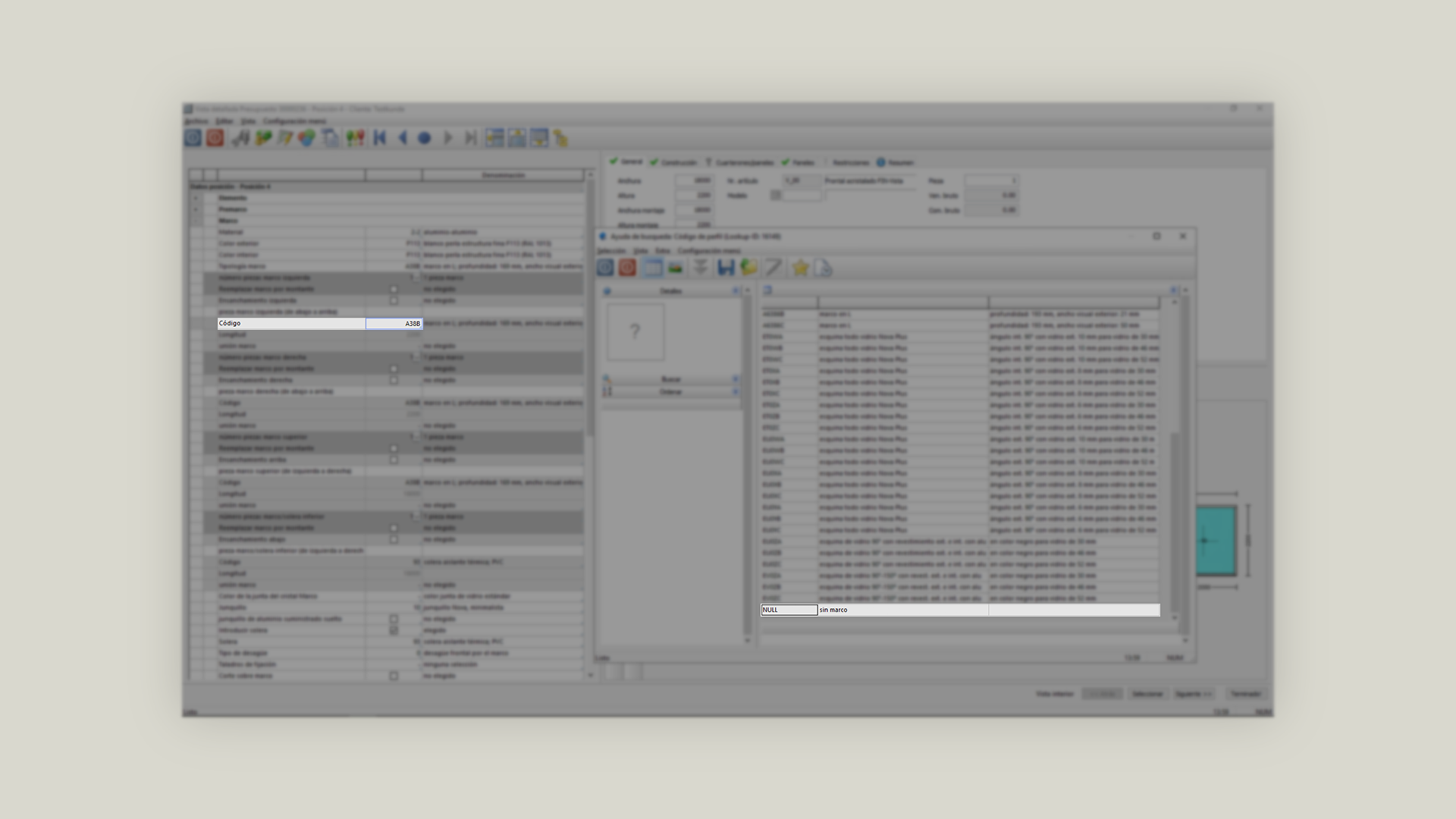

Para los campos con elementos insertados, hay que cambiar el código vidrio a 00090.
Insertar solera
La solera no se activa automáticamente para la construcción libre o el elemento libre. En caso necesario, la solera debe activarse manualmente en el área “Marco".
Montante como marco
Las construcciones que consten de más de 19 campos o 13 montantes/travesaños deben registrarse en posiciones separadas.

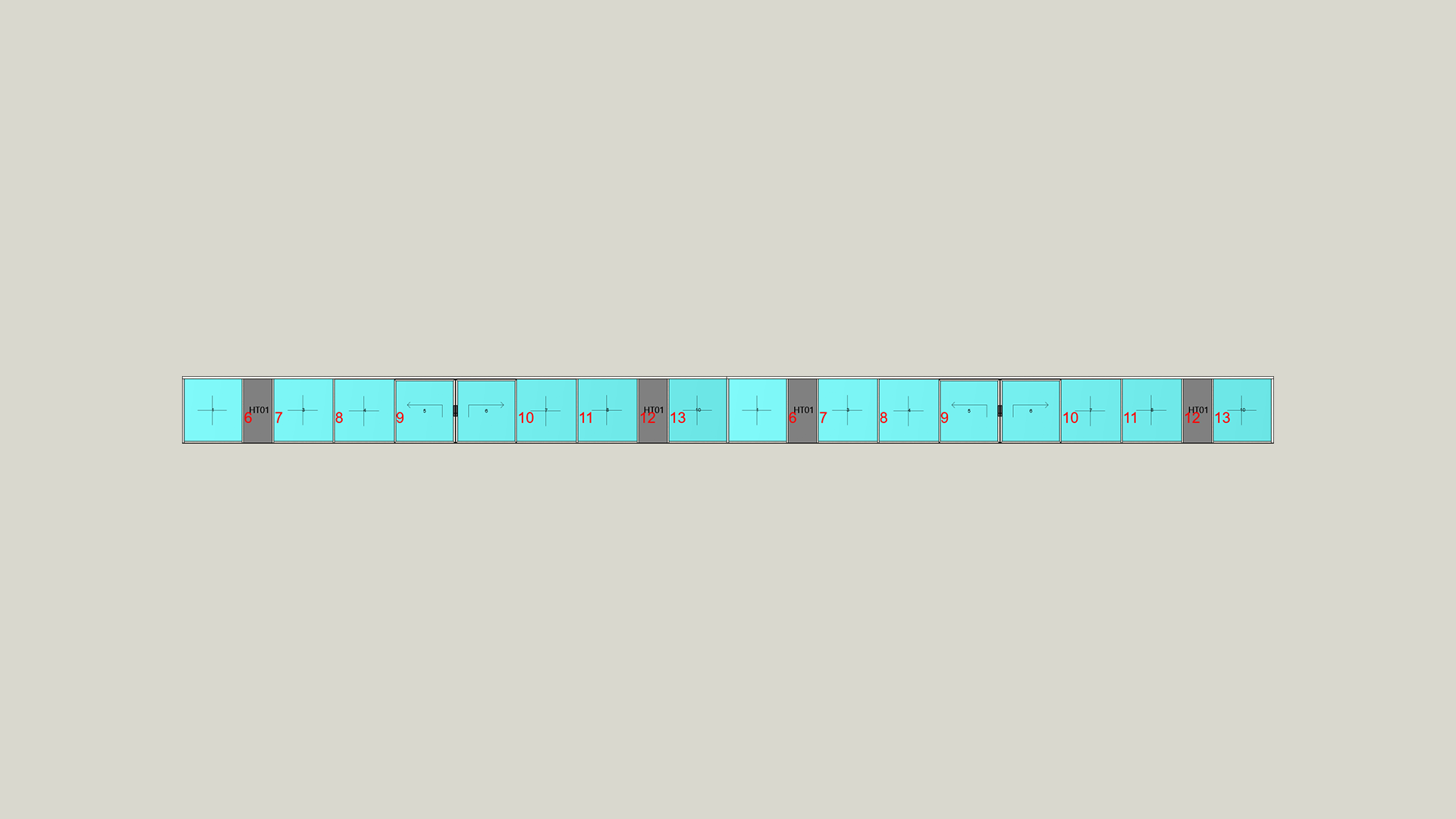

Por ejemplo, la construcción existente no debería tener 18 metros de ancho y constar de 10 campos, sino 36 metros de ancho y constar de 20 campos.

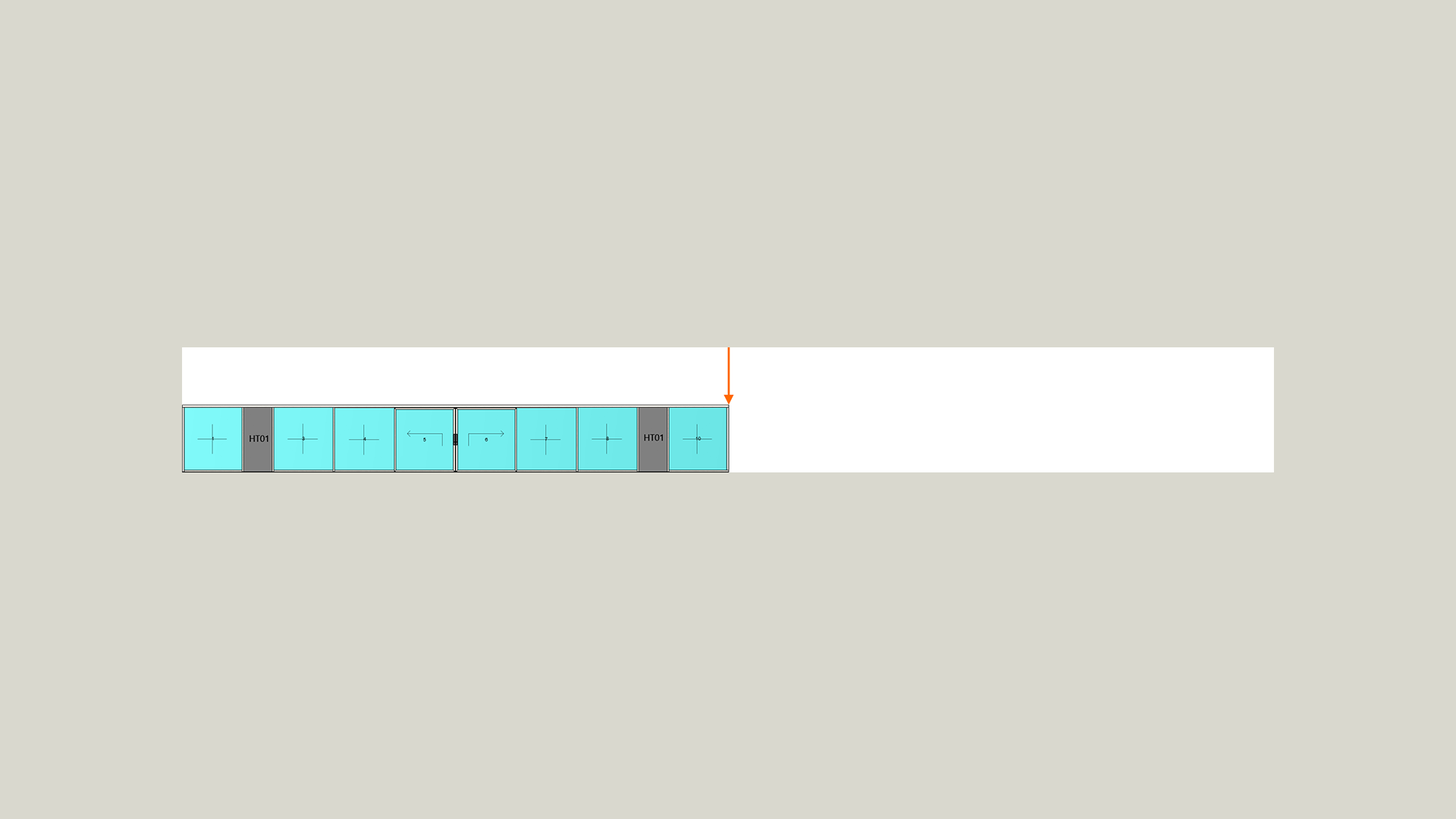

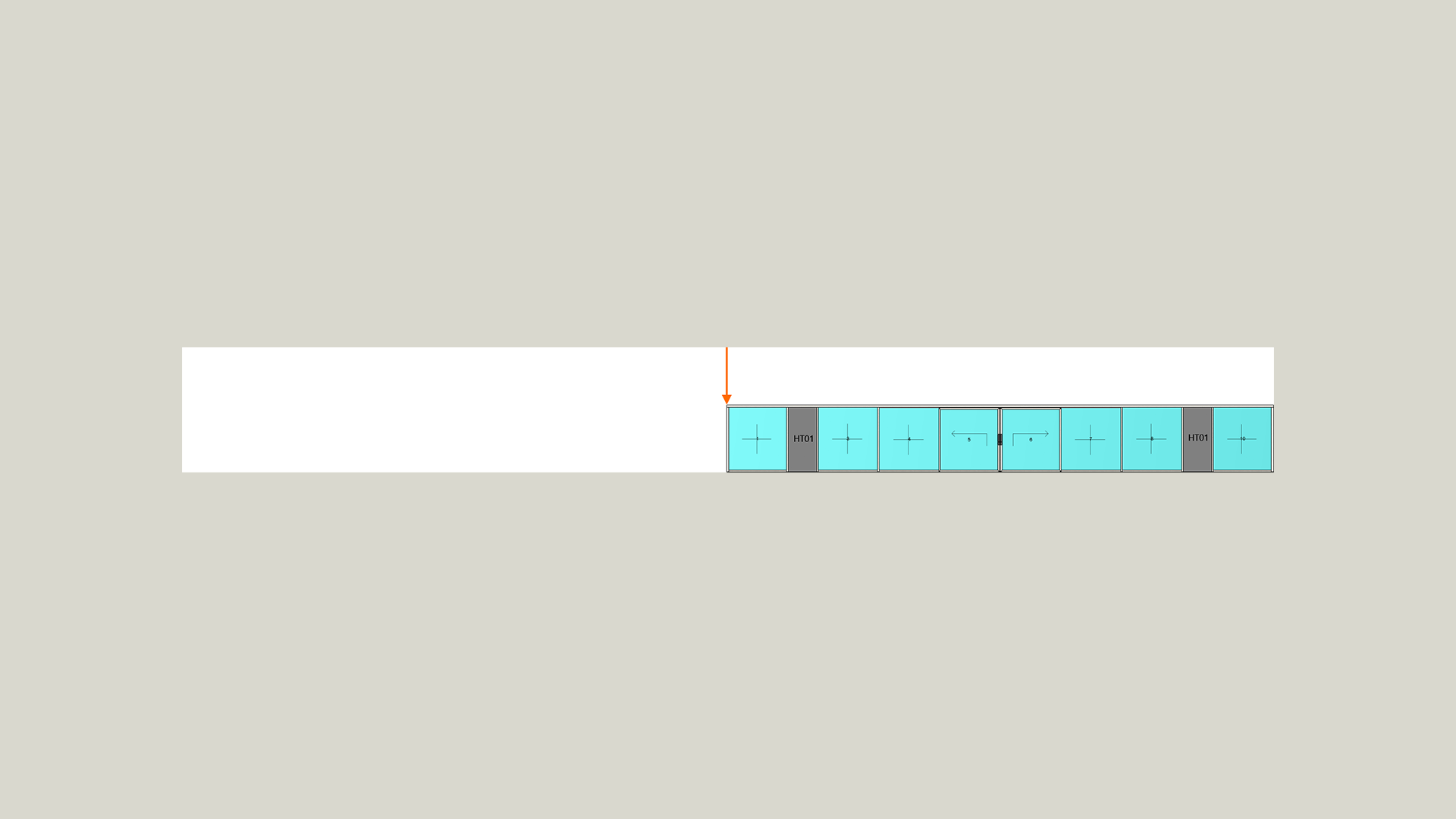

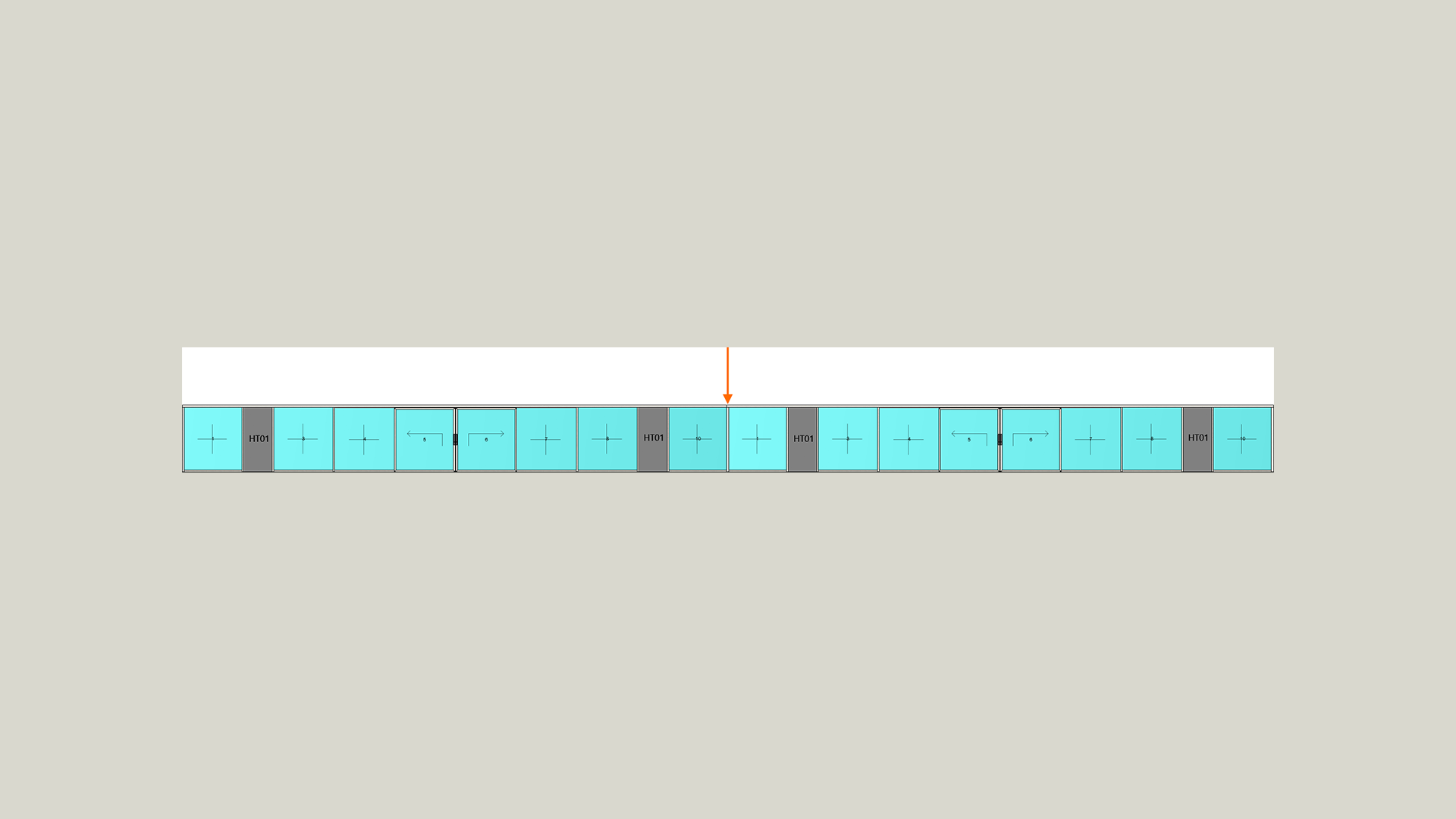

Esto no se puede añadir en una posición. Por lo tanto, esta pared de la ventana debe separarse mentalmente en el punto marcado y registrarse en dos posiciones individuales.
La primera posición contendría los campos de la izquierda hasta la flecha y tendría un montante como perfil del marco derecho.

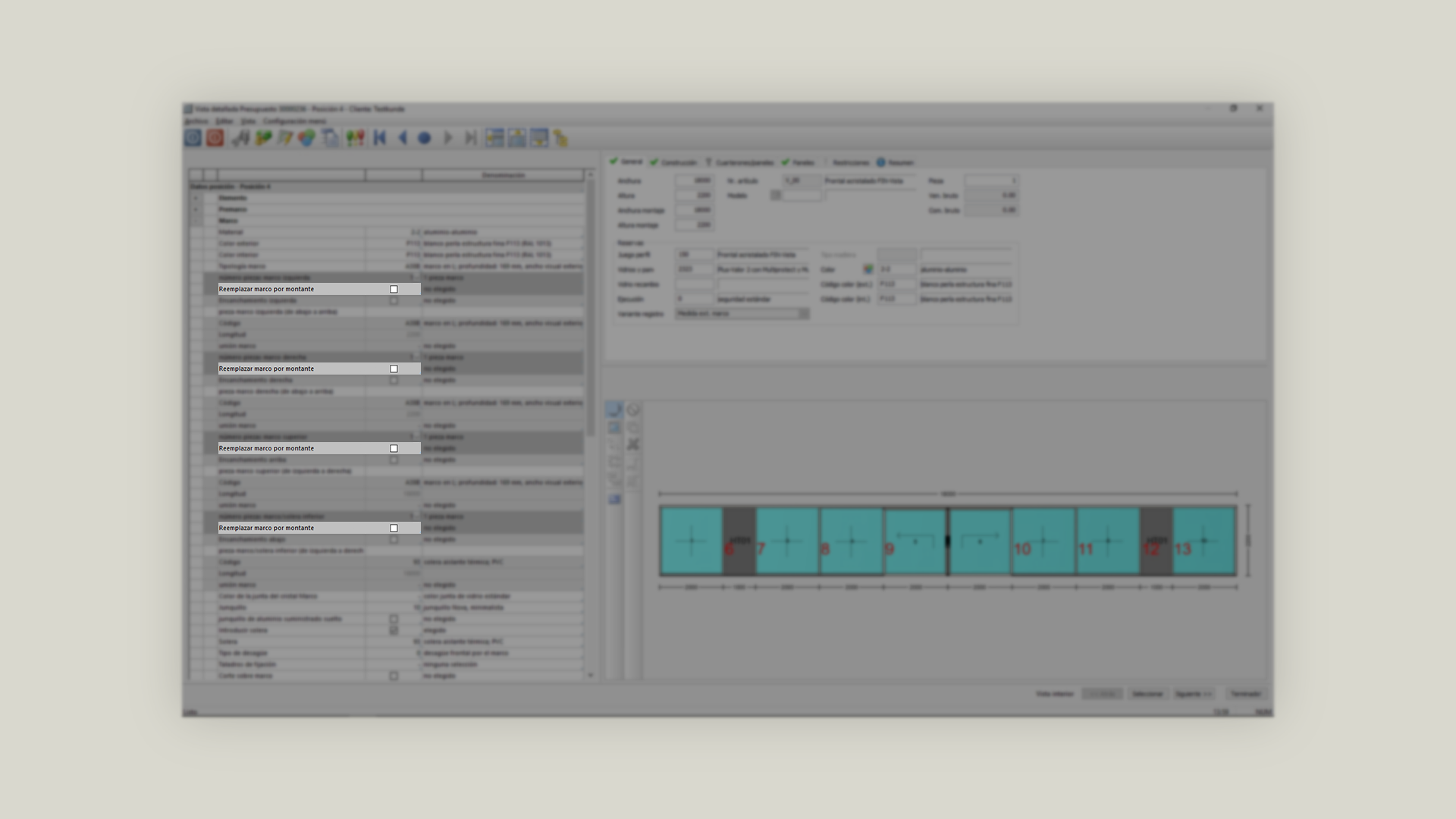

Para ello, en la construcción libre en el área “Marco” está disponible la opción “Reemplazar marco por montante” para cada posición. Para esta posición, la opción “Reemplazar marco por montante” debe estar activada para la posición “Derecha”.

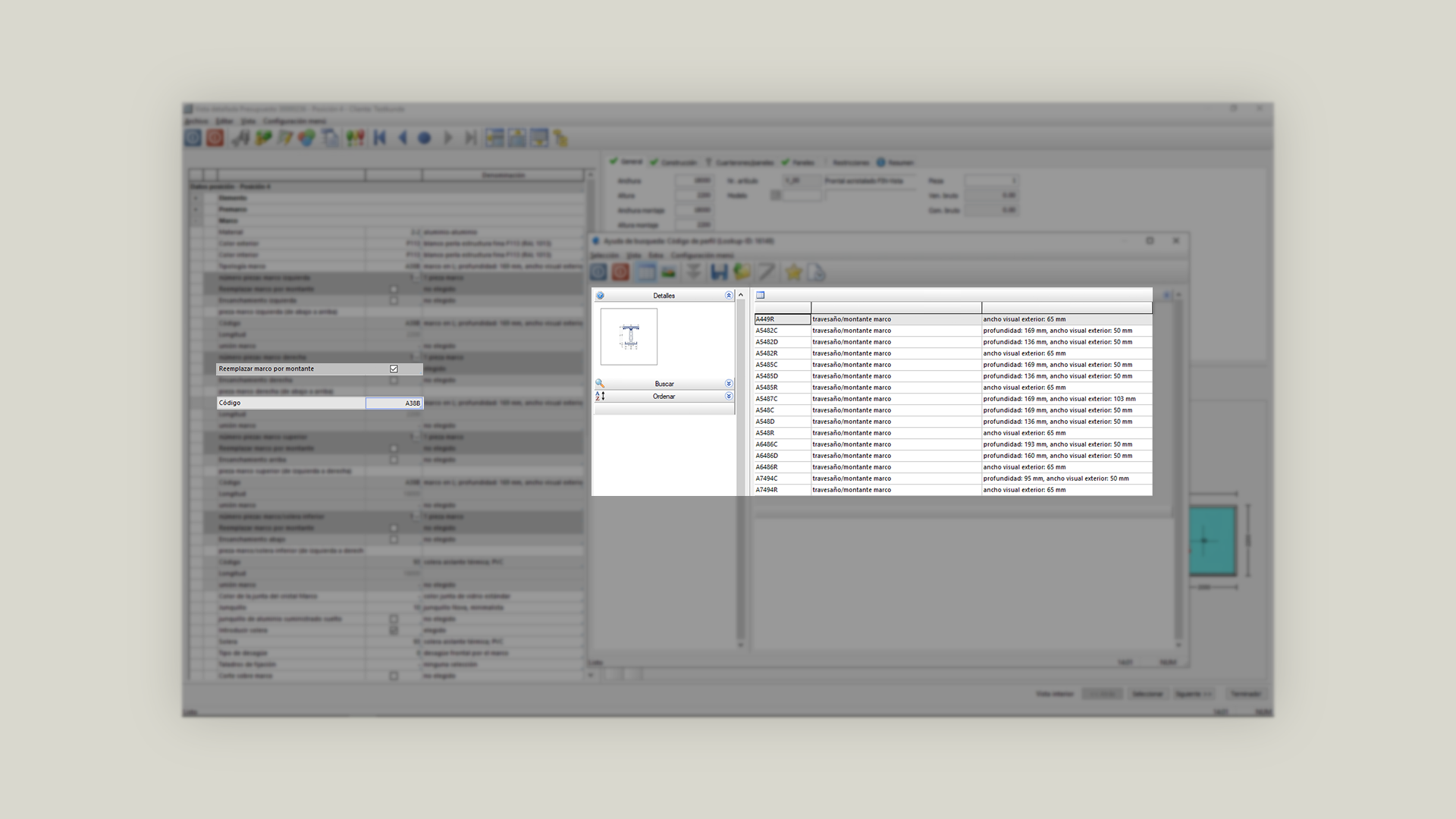

Si la opción “Reemplazar marco por montante” está activada, se puede seleccionar un montante como código.
La segunda posición contendría los campos a la derecha de la flecha y no tendría perfil (sin marco) en la posición del marco izquierdo. La posición 1 y la posición 2 se combinan mentalmente. En la posición 1, el montante está presente como un marco en el lado derecho.
En la segunda posición, el perfil del marco izquierdo es sin marco.
División de marcos y soleras
Como se describe en el apartado “División de marcos y soleras”, los marcos y las soleras deben dividirse, especialmente en el caso de construcciones tan grandes.
