Costruzione libera
La costruzione libera è prevista per i casi in cui non sono utilizzabili i tipi predefiniti.
L’elemento libero è limitato a un massimo di 19 campi e 13 montanti/traverse. In caso contrario, compare un apposito messaggio. Le strutture composte da più di 19 campi o 13 montanti/traverse vanno inserite in posizioni separate.
Per capire come inserire una costruzione libera per FIN-Vista, è necessario un esempio concreto. Nelle pagine successive descriviamo questa suddivisione.

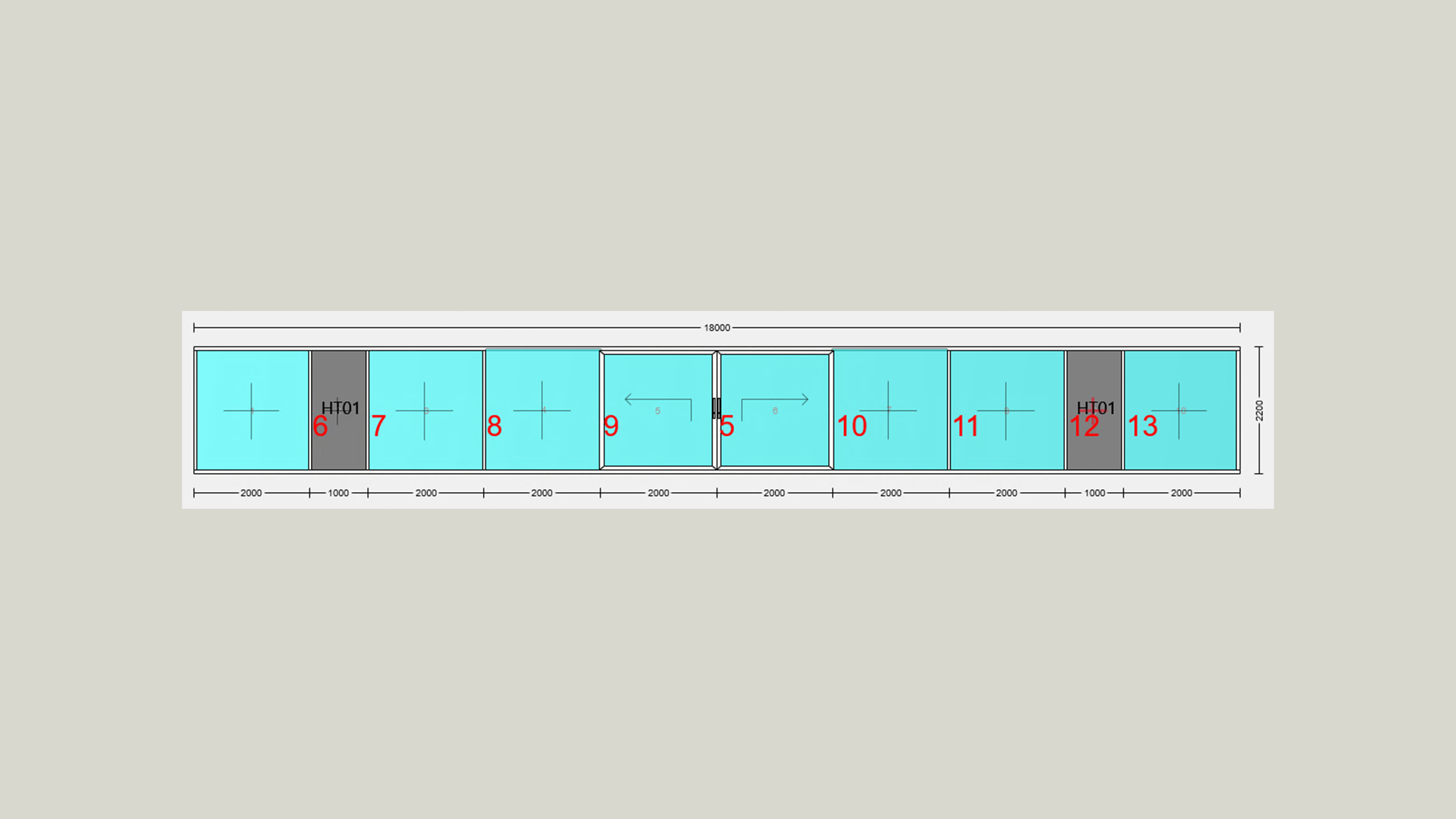

FIN-Vista, larghezza di 18 m e altezza di 2,2 m. Due aperture scorrevoli al centro e un elemento inserito a sinistra e a destra. Gli elementi inseriti vanno aggiunti come articoli separati con le misure corrispondenti.
Si inizia con una nuova posizione. I predefiniti devono essere impostati come descritto all’inizio.

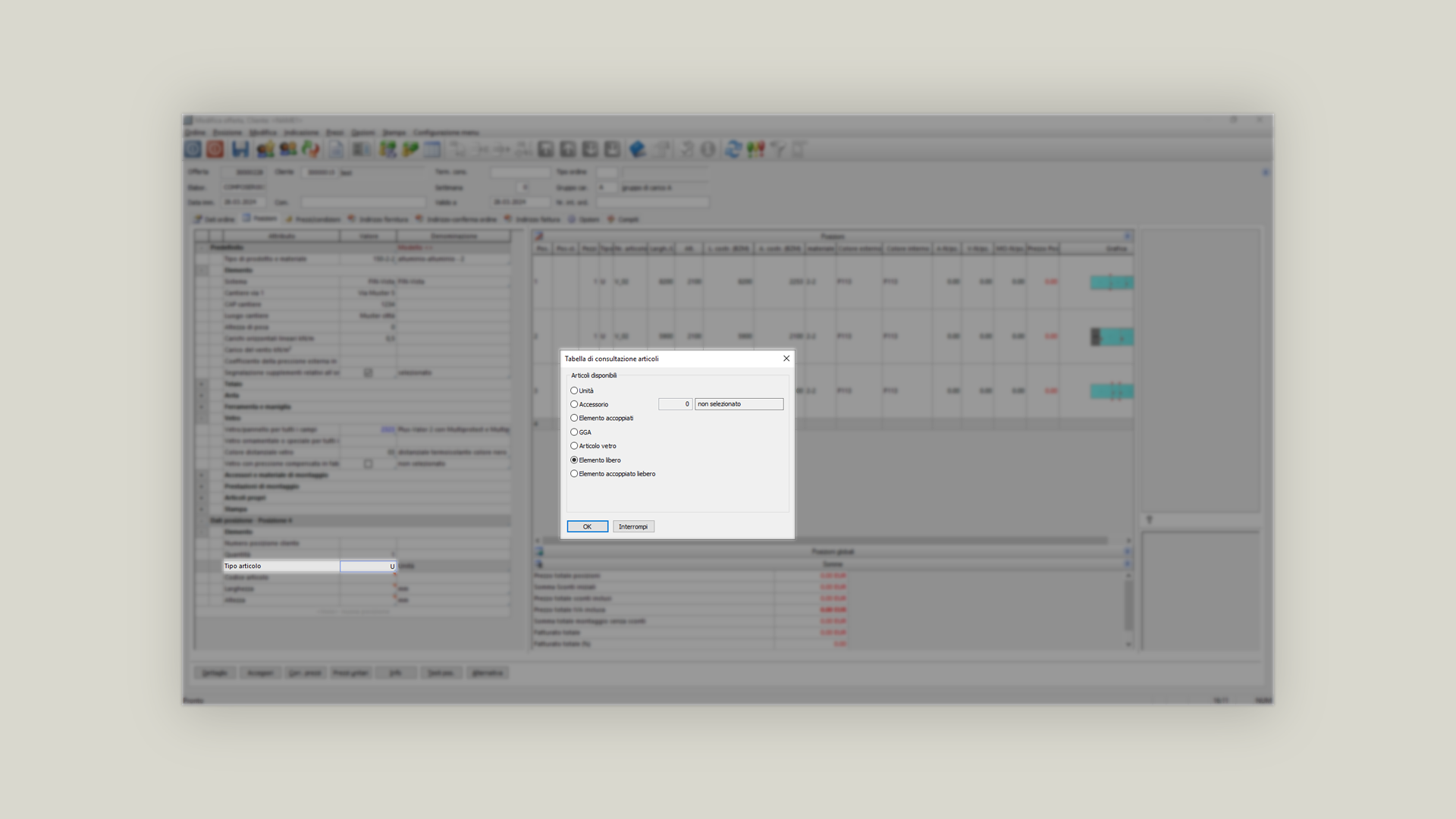

Per una costruzione libera è necessario modificare la U nel campo “Tipo articolo” quando si inserisce una nuova posizione. Bisogna inoltre selezionare l’opzione “Elemento libero” nella tabella di consultazione. In alternativa, si può inserire direttamente FE.

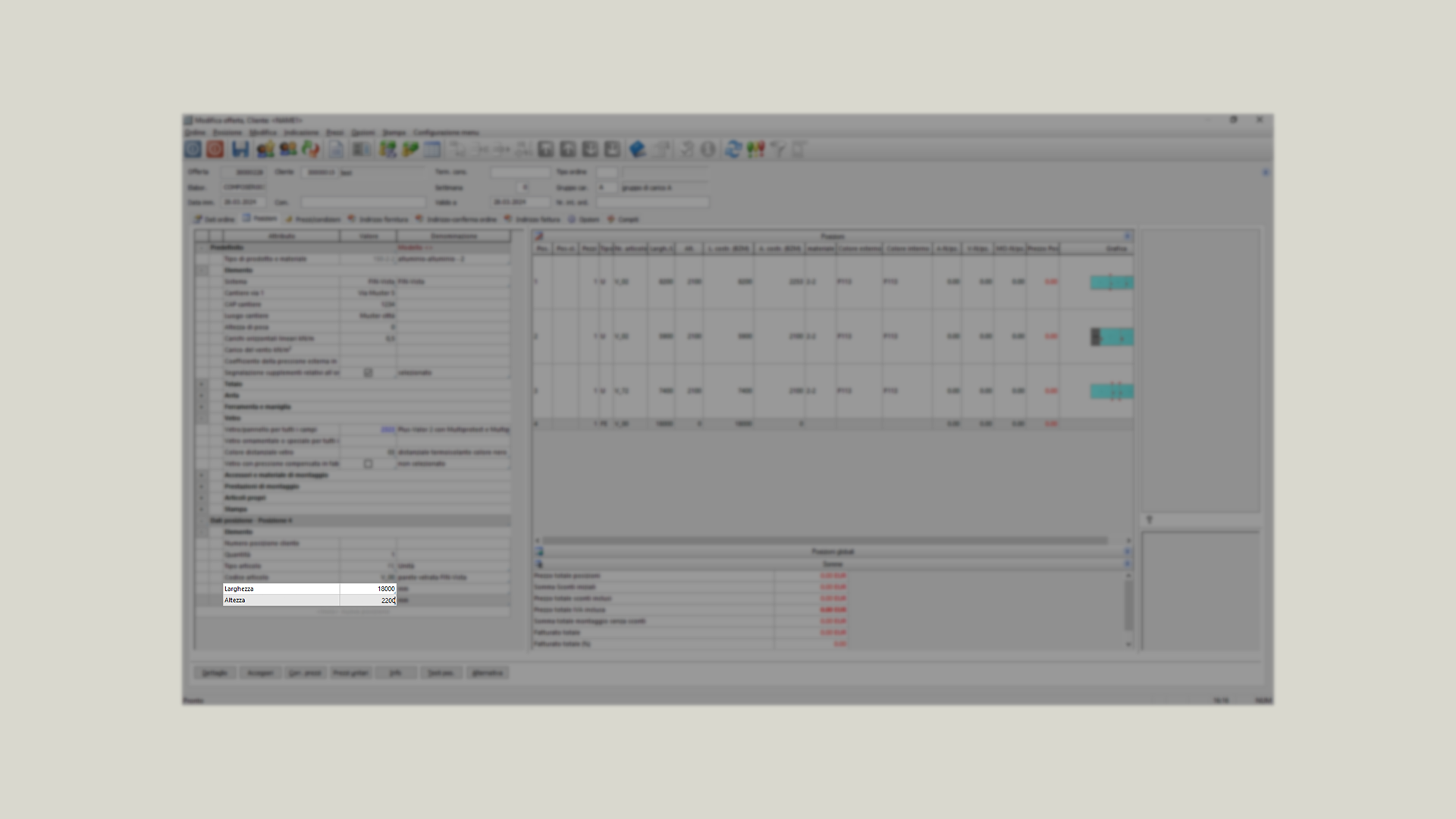

Il codice articolo viene impostato automaticamente con il valore V_00 e non è modificabile. Come ultimi passaggi, bisogna indicare la larghezza e l’altezza.

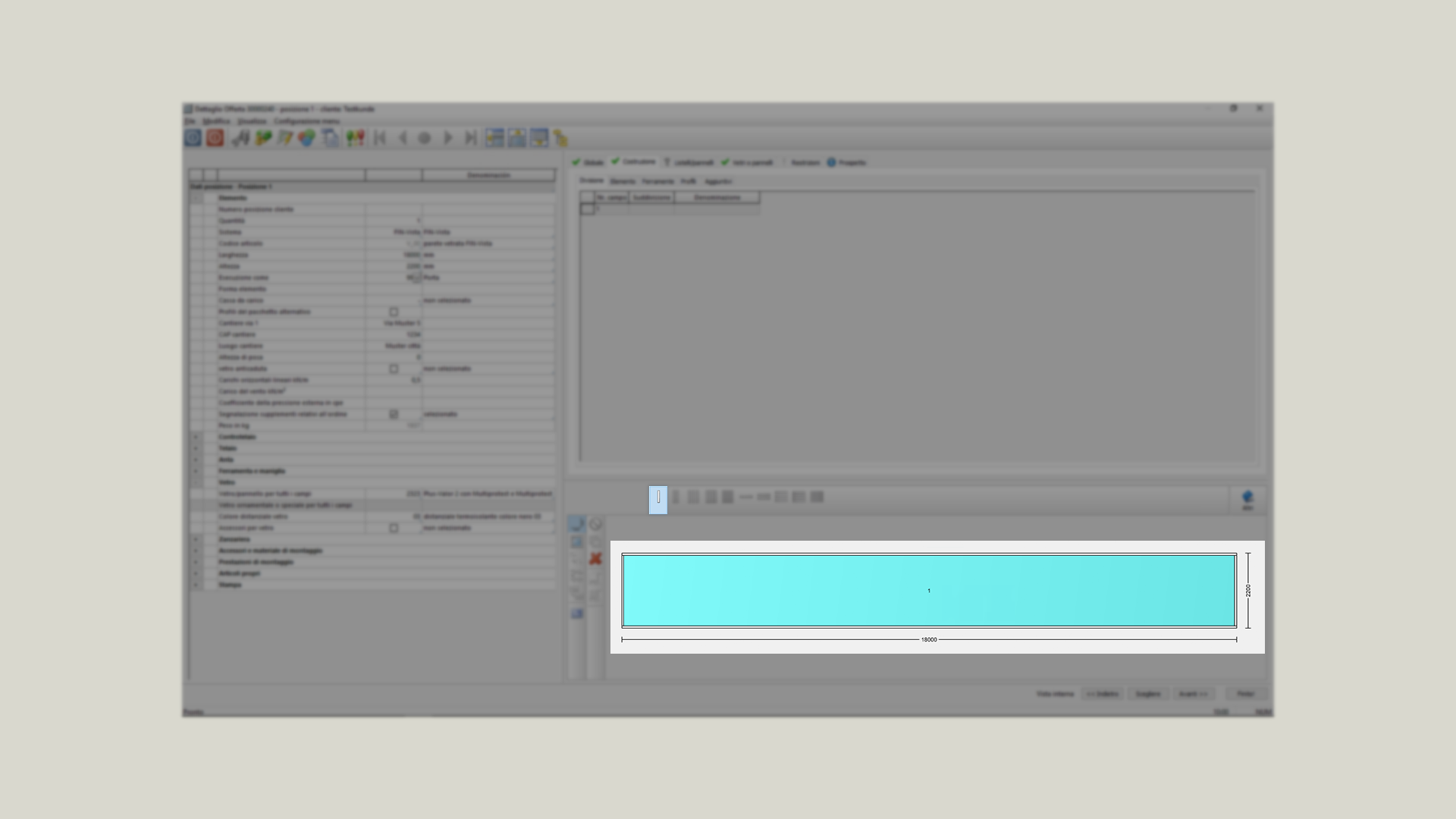

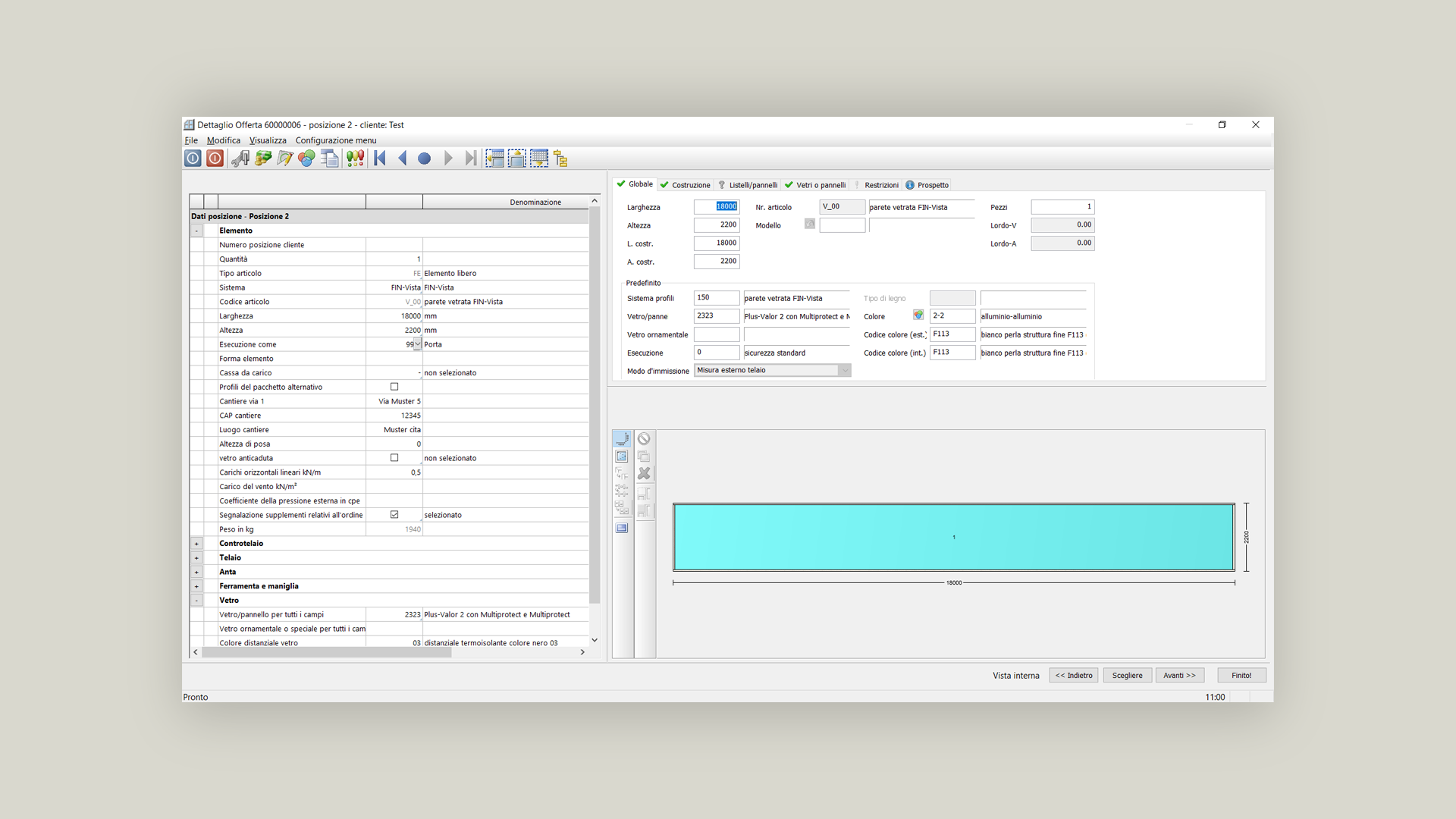

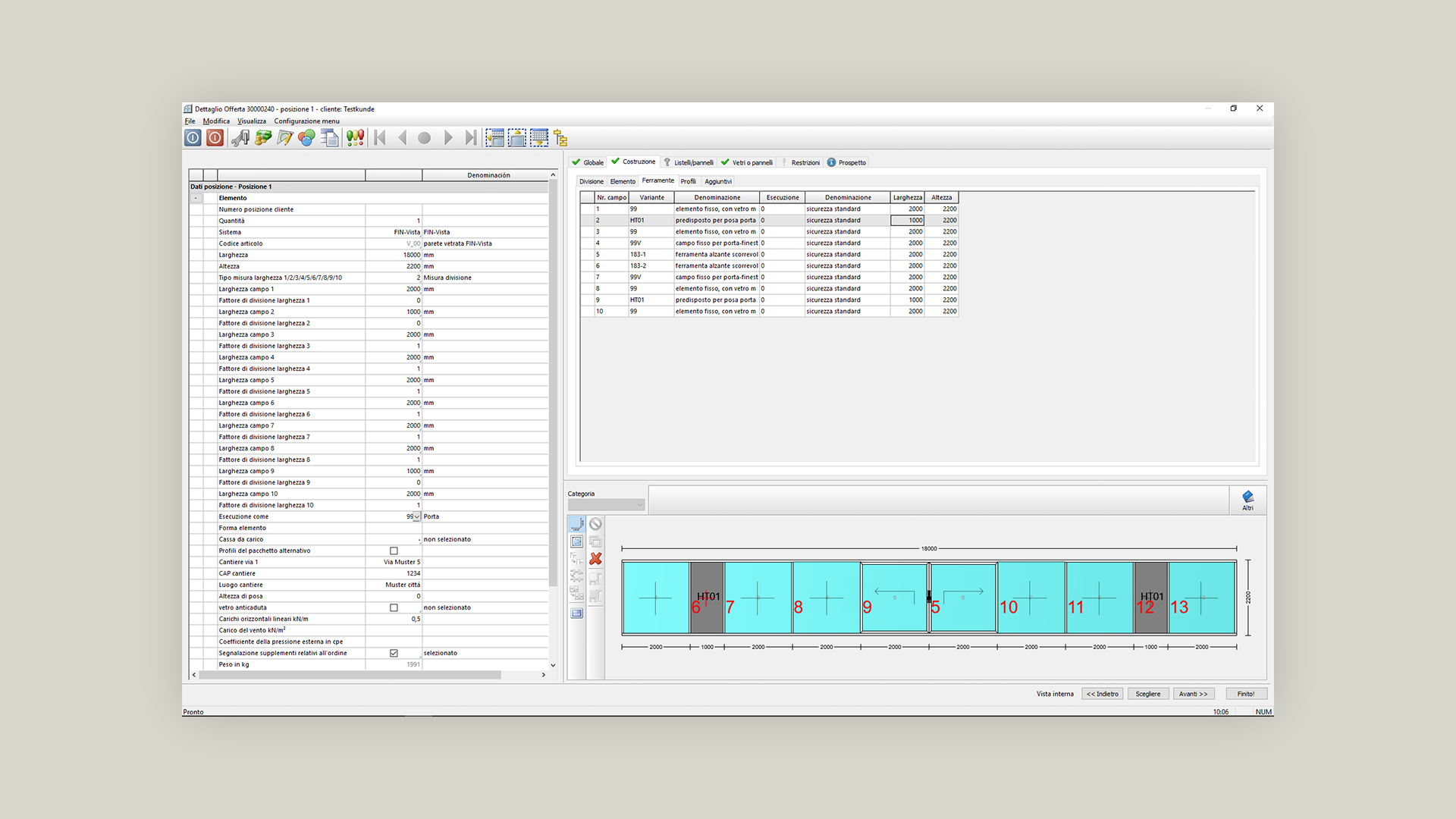

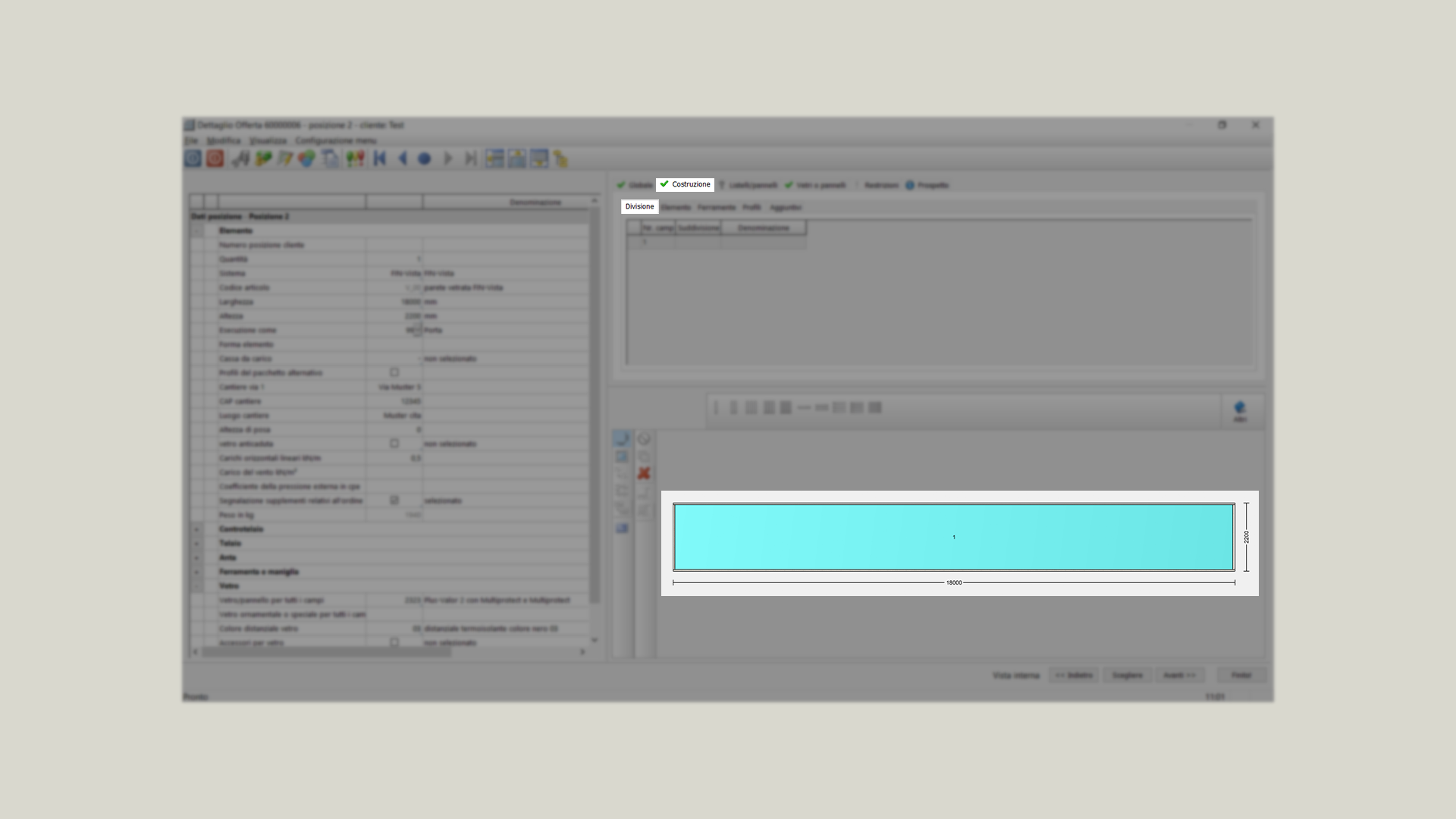

La costruzione libera è stata inserita come posizione e si possono apportare ulteriori modifiche nella schermata “Dettaglio”.
Suddivisione campi
Subito dopo l’inserimento della posizione, non è presente alcuna suddivisione dei campi.
Questa va realizzata come primo passo. A tal fine, passare alla voce “Costruzione” e “Suddivisione”.
Le opzioni disponibili sono selezionabili come simboli. Nel nostro esempio, è richiesta una suddivisione in 10 campi. Poiché non è possibile una suddivisione diretta in 10 campi, sono necessari tre passaggi separati.
Prima si creano 2 campi tramite l’opzione con una suddivisione. A tale scopo, bisogna cliccare sul simbolo con la linea verticale e poi sul campo nella grafica della posizione.
Poi nel campo a sinistra si seleziona l’opzione con 4 suddivisioni. A tale scopo, bisogna cliccare sul simbolo con 4 linee verticali e inserirlo nel campo sinistro con un clic del mouse.
Infine, si seleziona l’opzione con 4 suddivisioni verticali direttamente nel campo destro con un clic del mouse.

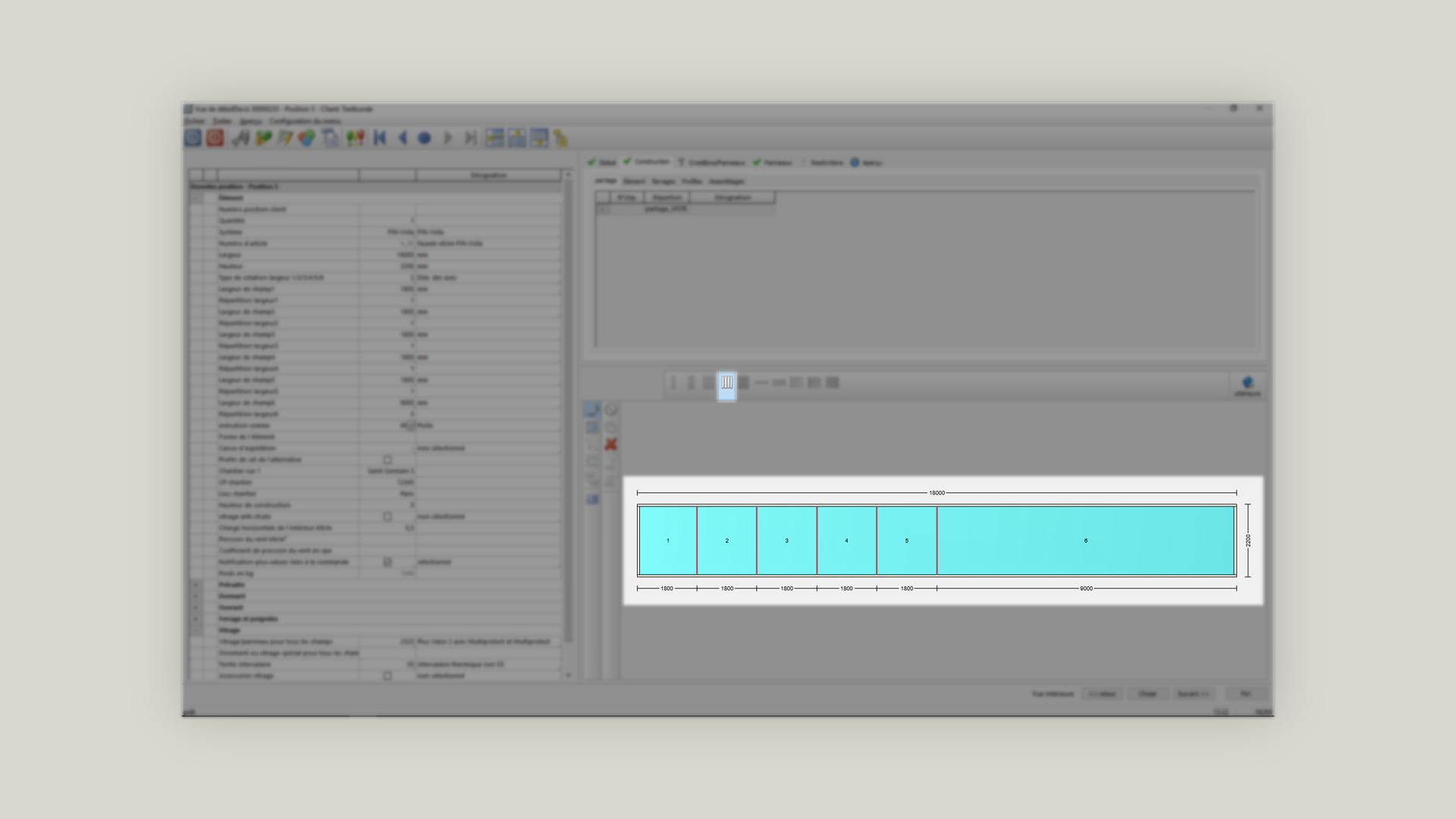

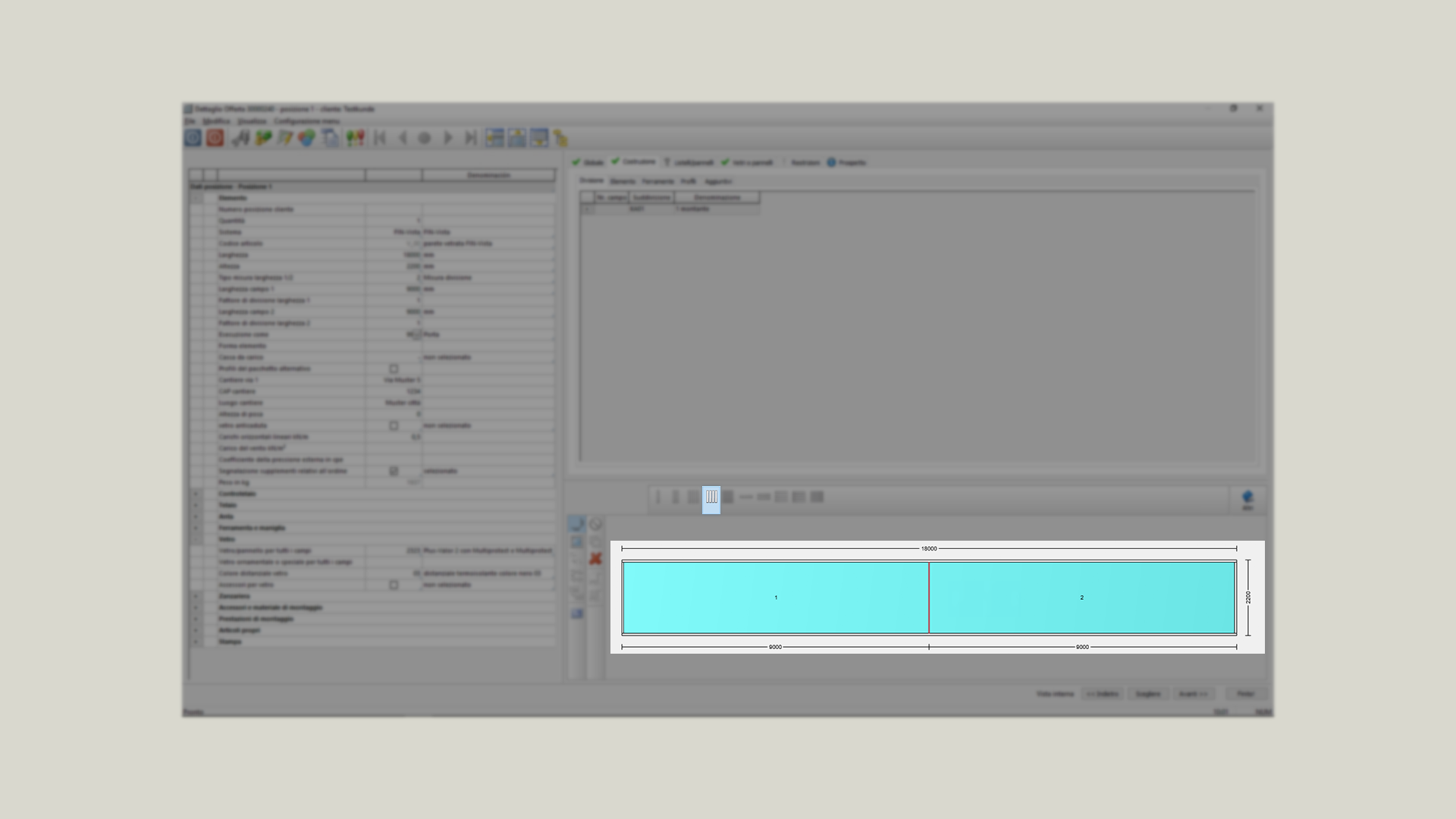

In questo modo, si ottiene una suddivisione in 10 campi della posizione.
Calcolo misure e tipi di apertura per i campi creati
Una volta creati i campi, è necessario specificare i tipi di apertura e le misure corrette dei campi.

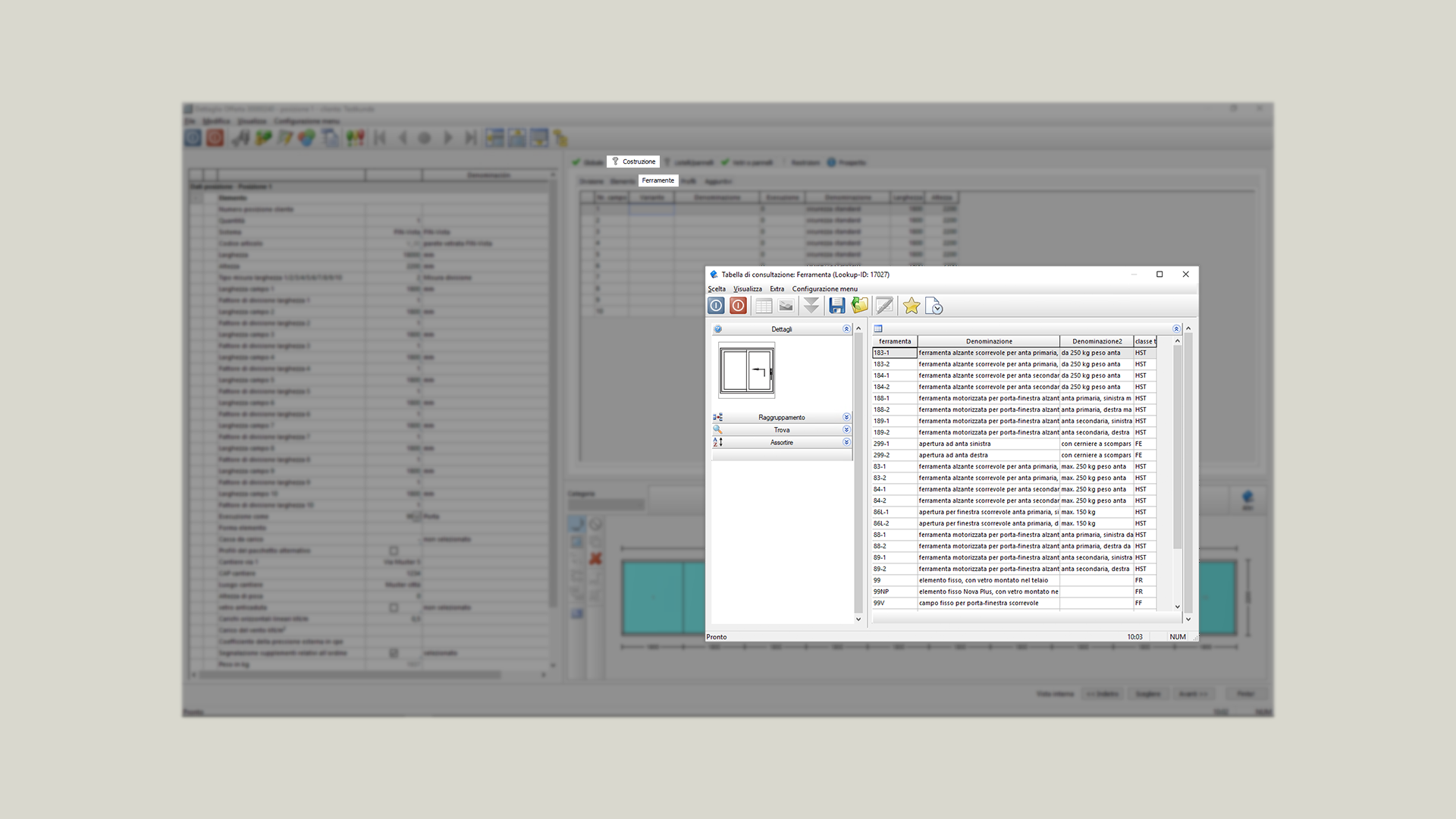

Per la scelta della direzione di apertura, si può utilizzare come di consueto la tabella di consultazione. I campi in cui viene “inserita” un’anta devono riportare il codice 99V o 99VNP come elemento fisso o elemento fisso Nova Plus.

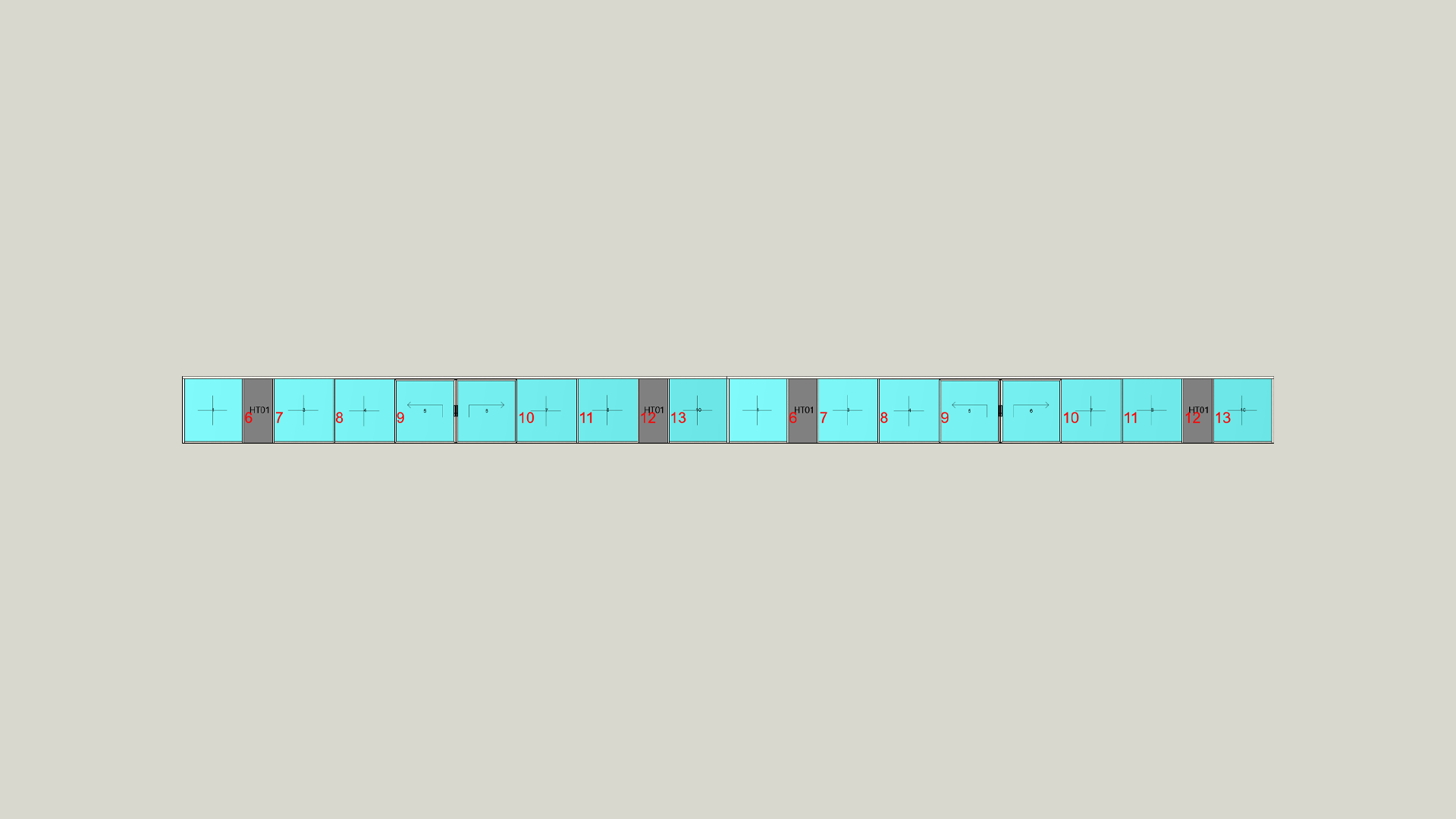

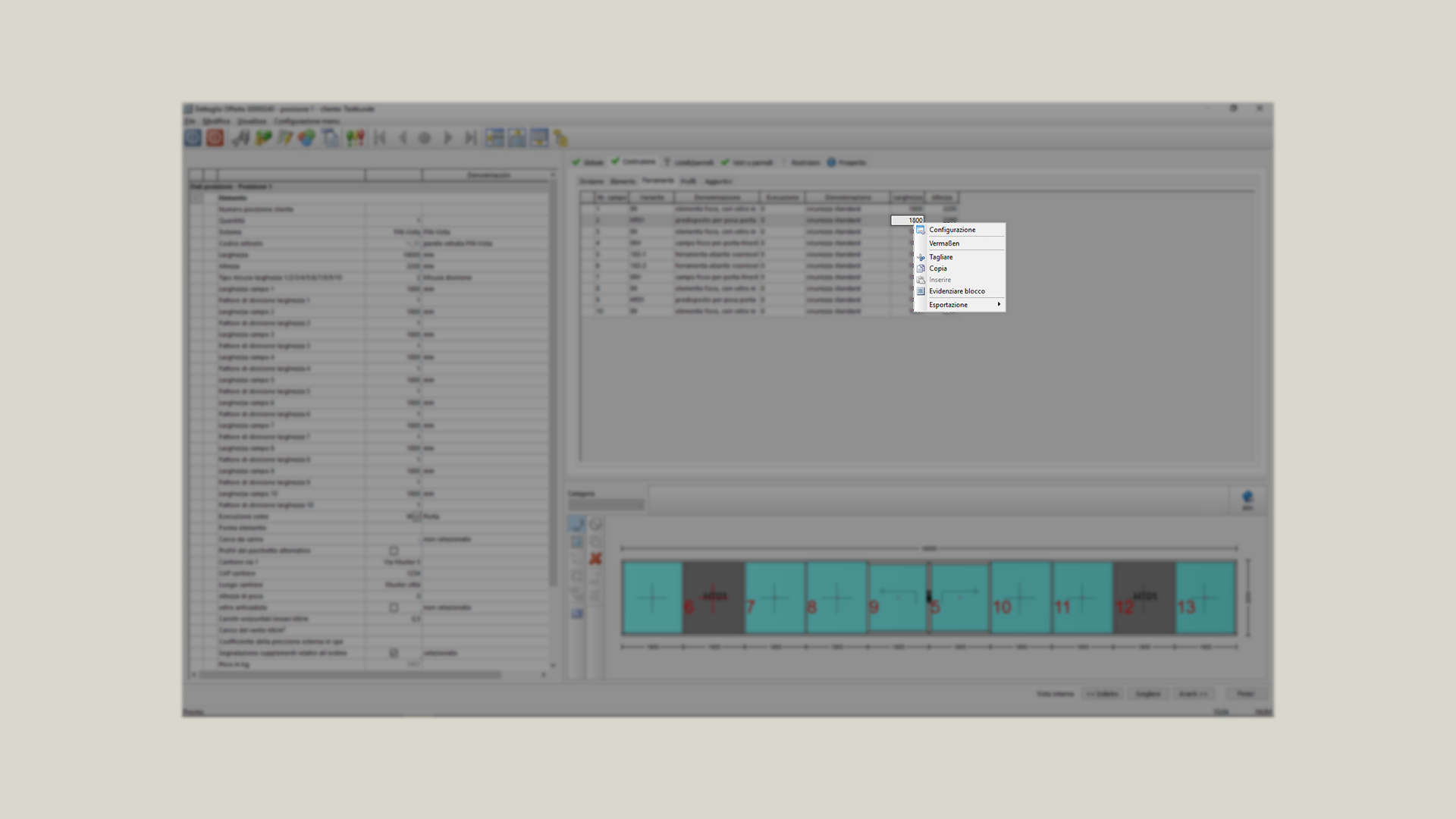

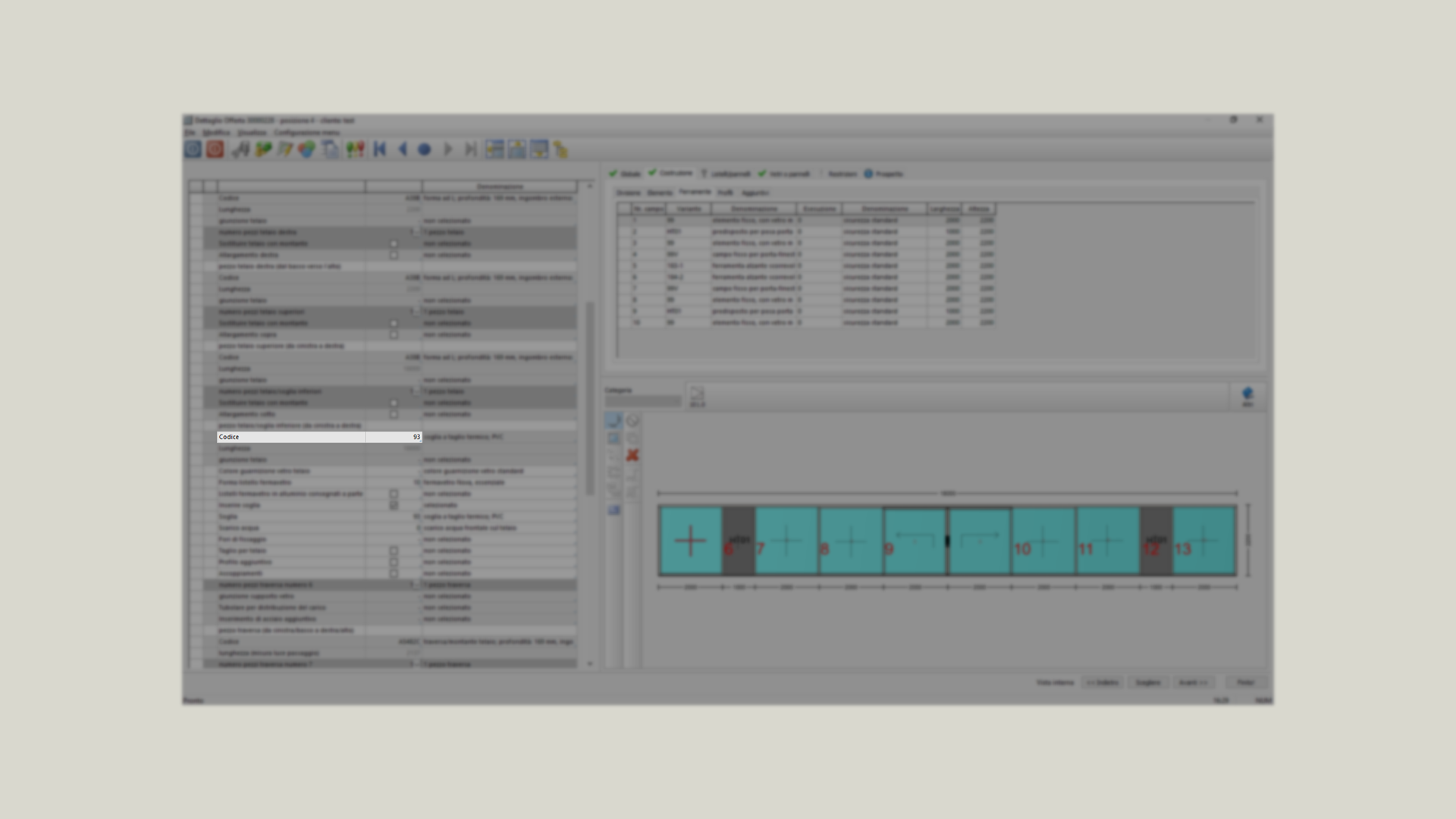

La funzione “Misura” può essere utilizzata per inserire le misure dei campi. A tale scopo, fare clic con il tasto destro del mouse su uno dei campi della colonna “Larghezza” e cliccare su “Misura” con il tasto sinistro del mouse. Una volta inseriti i tipi di apertura in tutti i campi, per ogni montante o traversa viene visualizzato l’ID corrispondente in numeri grandi di colore rosso.

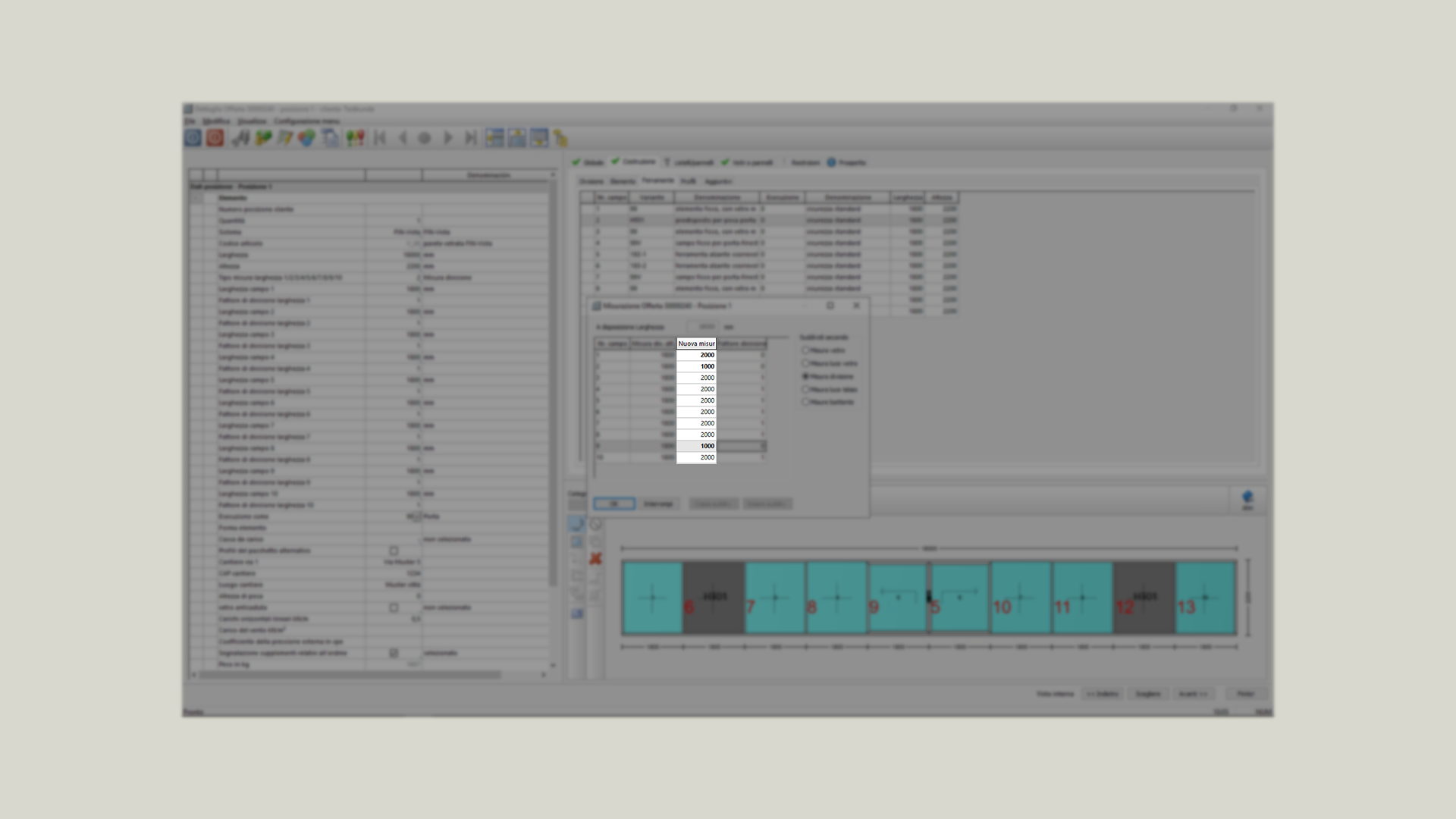

Nella colonna “Nuova misura” si può inserire la misura del campo corrispondente.
Confermare quindi i dati riportati cliccando su “OK”.
Verifica vetri e pannelli campi

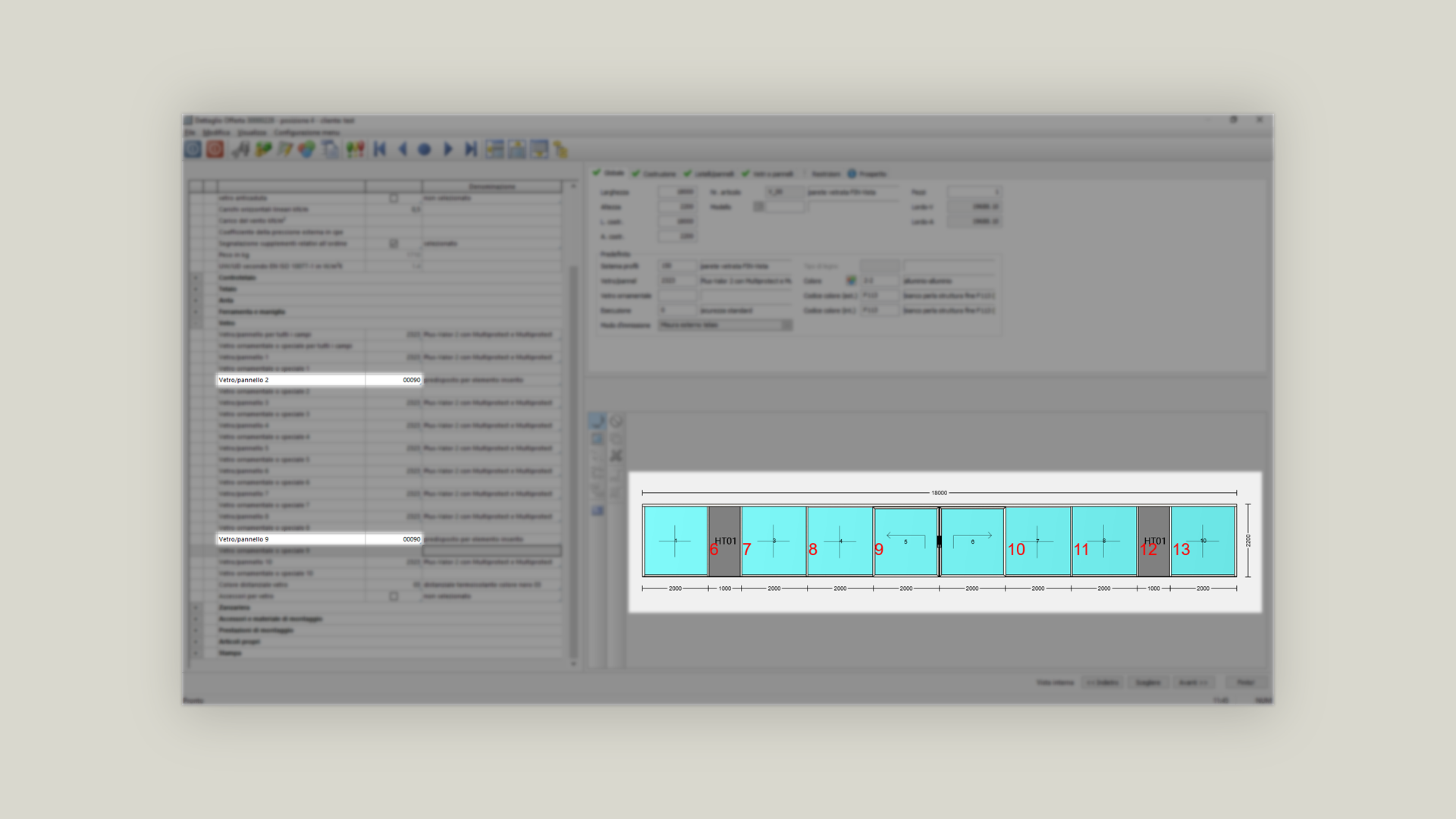

Per i campi con elementi inseriti, bisogna modificare il codice vetro in 00090.
Inserimento soglia
La soglia non viene inserita automaticamente per la costruzione libera. Se necessario, selezionare la soglia sotto “Telaio”.
Montante come telaio
Le strutture composte da più di 19 campi o 13 montanti/traverse vanno inserite in posizioni separate.
Esempio: questa struttura non dovrebbe presentare una larghezza di 18 metri con 10 campi, ma di 36 metri con 20 campi.

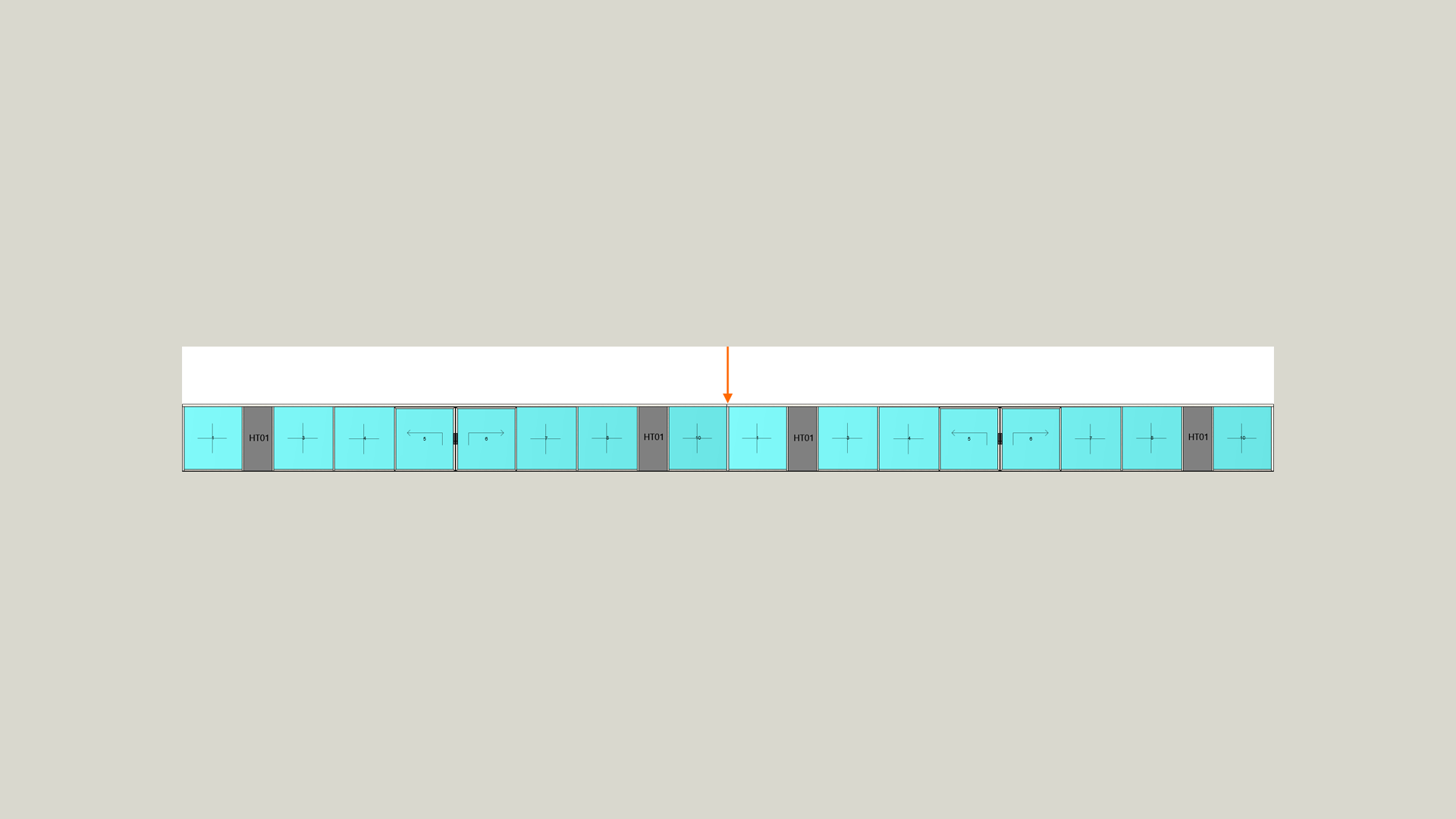

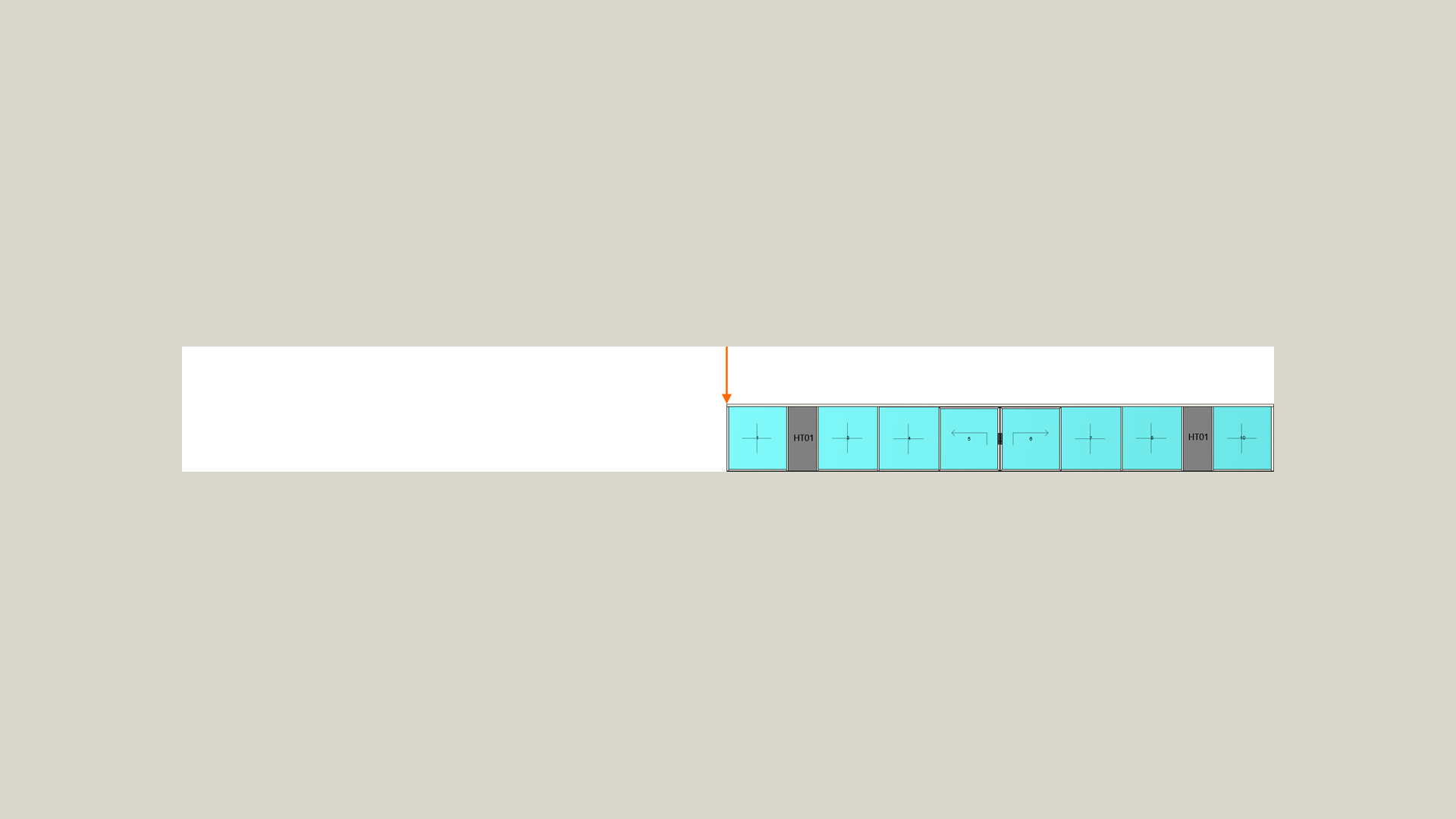

In tal caso non è possibile inserire un’unica posizione. Pertanto, la parete vetrata va separata virtualmente nel punto contrassegnato e inserita in due posizioni separate.

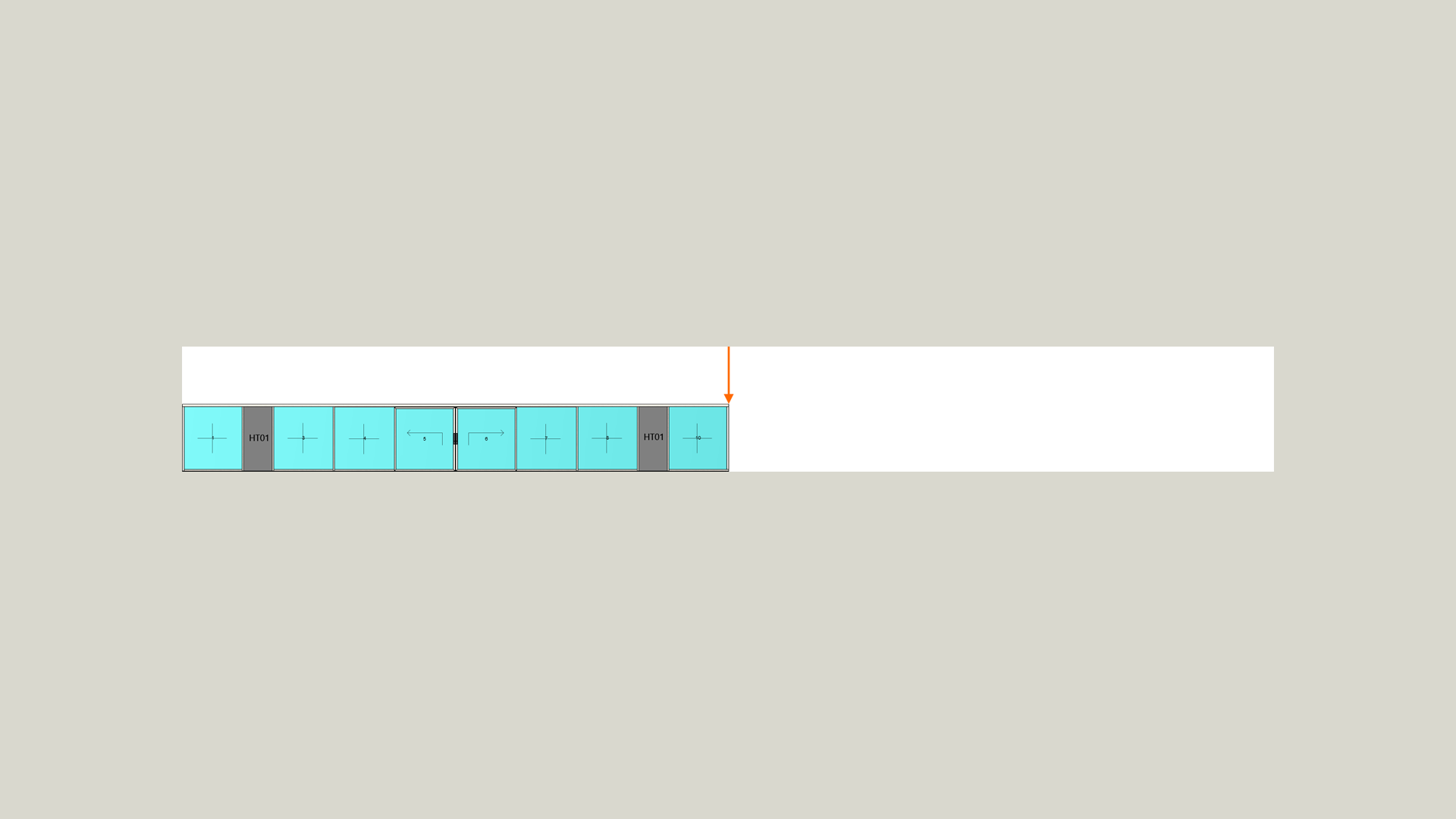

La prima posizione conterrebbe i campi a sinistra fino alla freccia e avrebbe un montante come profilo telaio a destra.
A tale scopo, nella costruzione libera sotto “Telaio” è disponibile l’opzione di sostituzione con montanti per ogni posizione. In questa posizione è necessario selezionare l’opzione “Sostituire telaio con montante” per la posizione “Destra”.

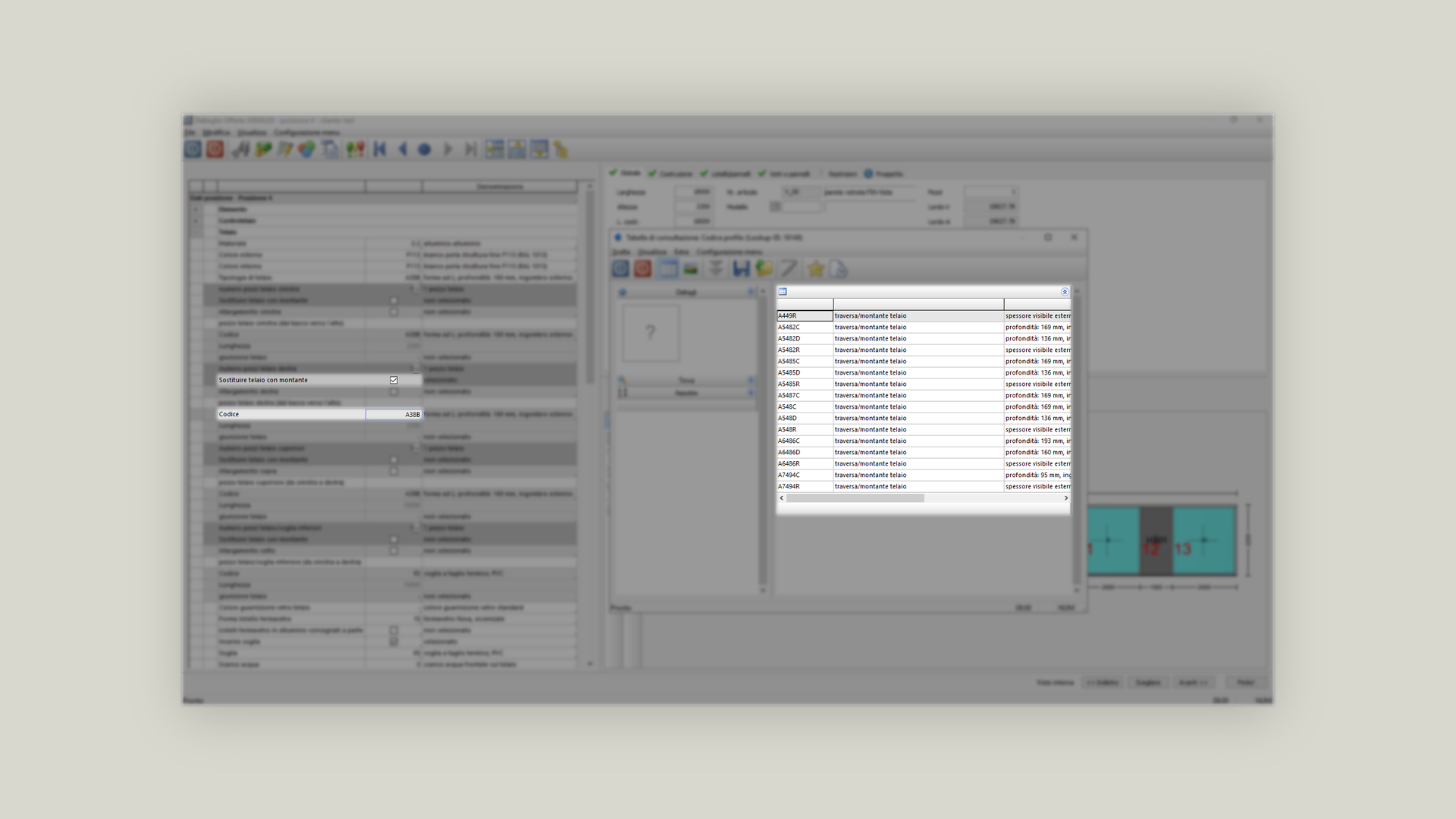

Tramite l’opzione “Sostituire telaio con montante”, è possibile selezionare un montante come codice.
La seconda posizione conterrebbe i campi a destra della freccia e non avrebbe alcun profilo (senza telaio) a sinistra. La posizione 1 e la posizione 2 vanno virtualmente unite. Nella posizione 1, il montante è presente come profilo telaio a destra.

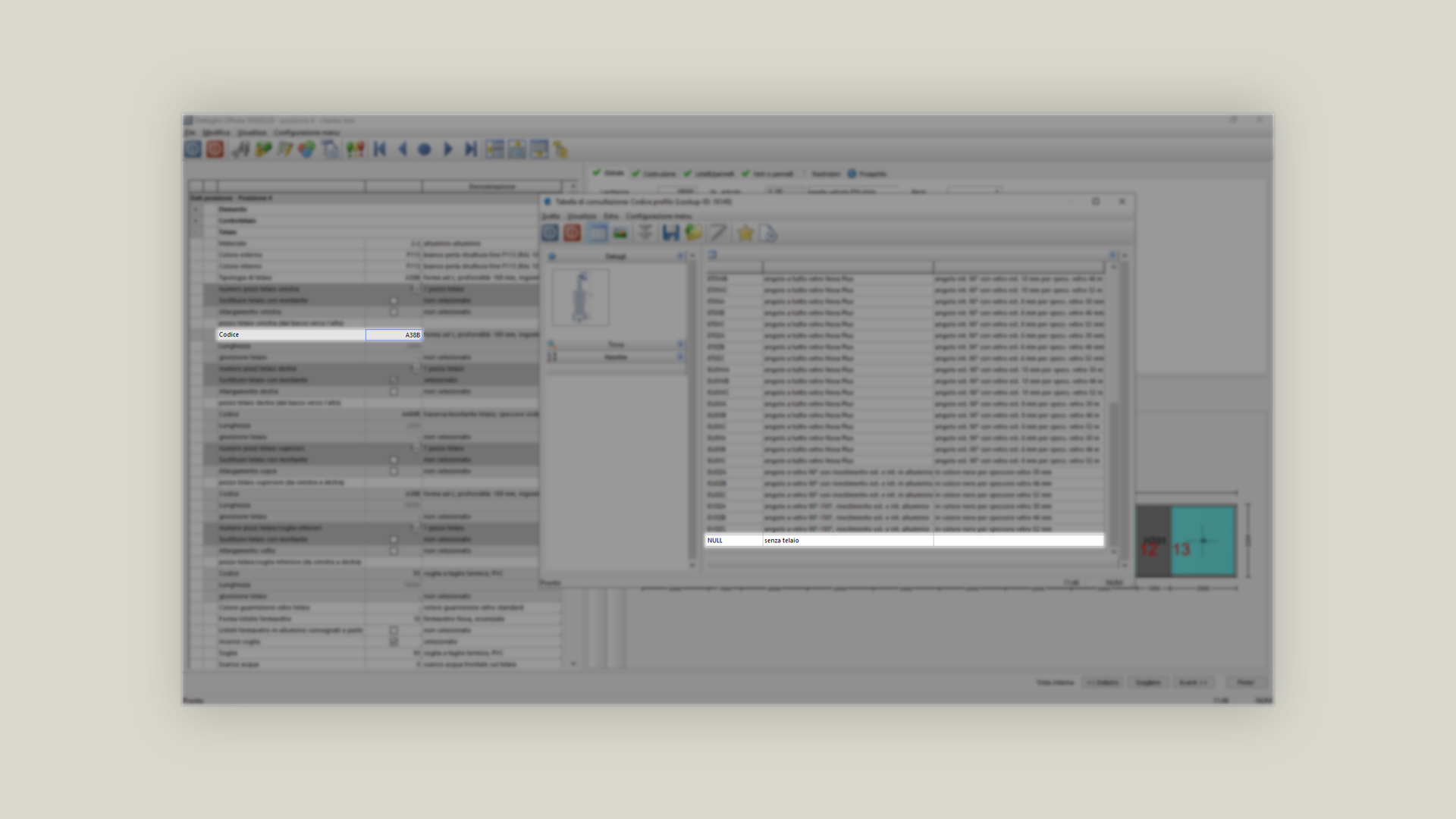

Nella seconda posizione, va selezionato l’opzione “senza telaio” per il profilo a sinistra.
Suddivisione telai e soglie
Come descritto nella sezione “Suddivisione telai e soglie”, è necessario operare una suddivisione di telai e soglie, soprattutto per le costruzioni di grandi dimensioni.
