Construction libre
La construction libre est prévue pour les cas où les types prédéfinis ne peuvent pas être appliqués.
L’élément libre est limité à un maximum de 19 champs et 13 montants/traverses. Pour les autres cas, une indication spécifique apparaît. Les constructions composées de plus de 19 champs ou de 13 montants et traverses doivent être saisies dans des positions séparées.
Un exemple concret illustre comment une construction libre FIN-Vista est saisie. Cette répartition est décrite aux pages suivantes.
FIN-Vista, 18 m de large ; 2,2 m de haut. Au centre, deux ouvertures coulissantes et, à gauche et à droite, un élément inséré. Les éléments insérés doivent être saisis en tant que positions distinctes avec les dimensions correspondantes.
On commence par une nouvelle position. Les présélections doivent être effectuées comme décrit plus haut.
Pour une construction libre, il faut modifier le E dans le champ « Type d’article » lors de la saisie d’une nouvelle position. Dans notre exemple, il faut sélectionner « Élément libre » via l’aide à la consultation. Il est également possible de saisir directement FE.
Le numéro d’article est automatiquement pré-rempli avec la valeur V_00 et n’est pas modifiable. Les dernières étapes consistent à indiquer la largeur et la hauteur.

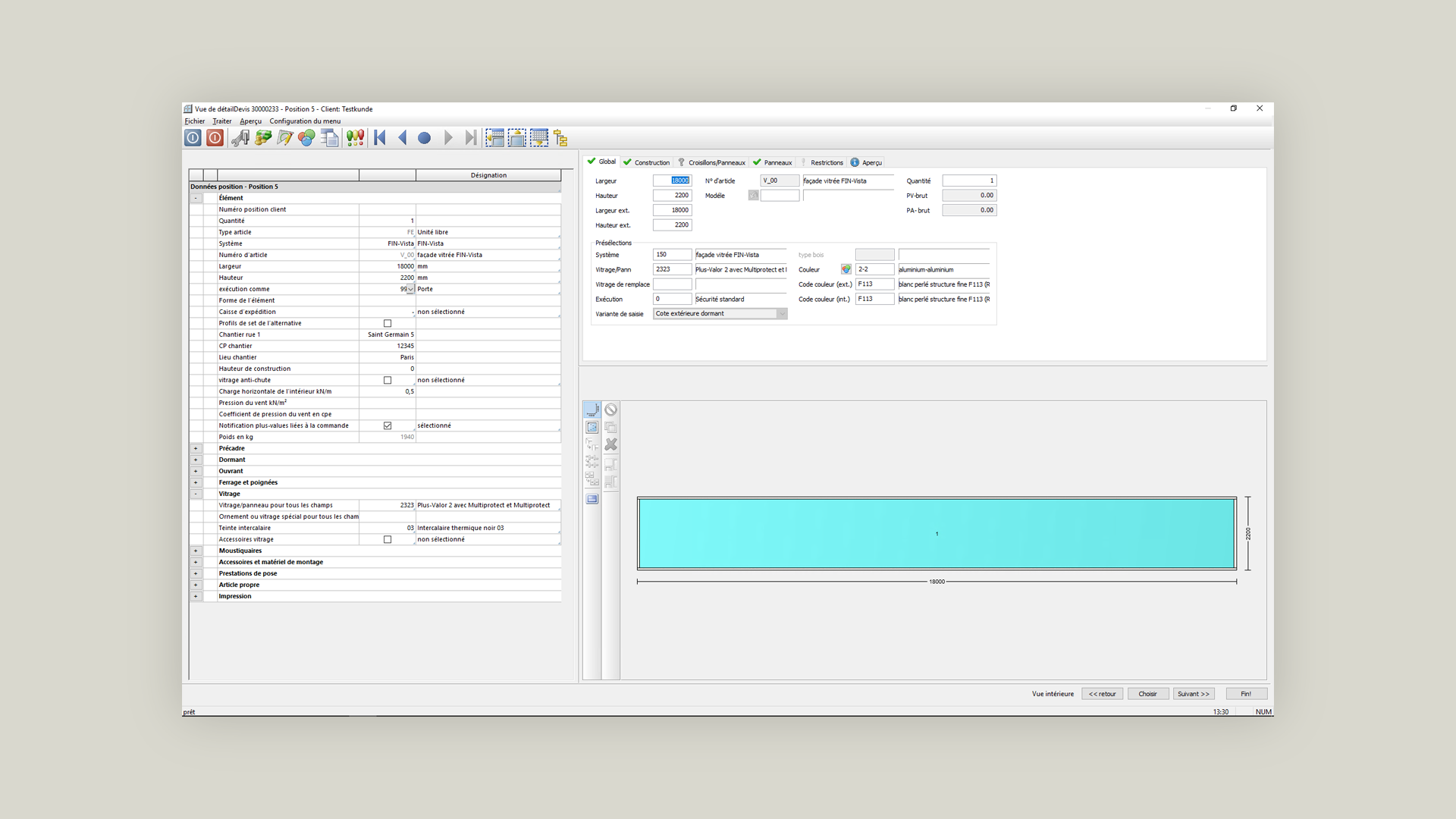

La construction libre a été créée en tant que position et peut être retravaillée dans le masque de contrôle.
Subdivision des champs
Juste après la création de la position, il n’existe aucune subdivision de champ.
Il convient de commencer par en créer. Il suffit de basculer sur la zone « Construction », section « Division ».
Les possibilités existantes sont disponibles sous forme de symboles. Dans l’exemple proposé, c’est une division en 10 champs qui est nécessaire. Comme la division directe en 10 champs est impossible, trois étapes supplémentaires sont nécessaires.

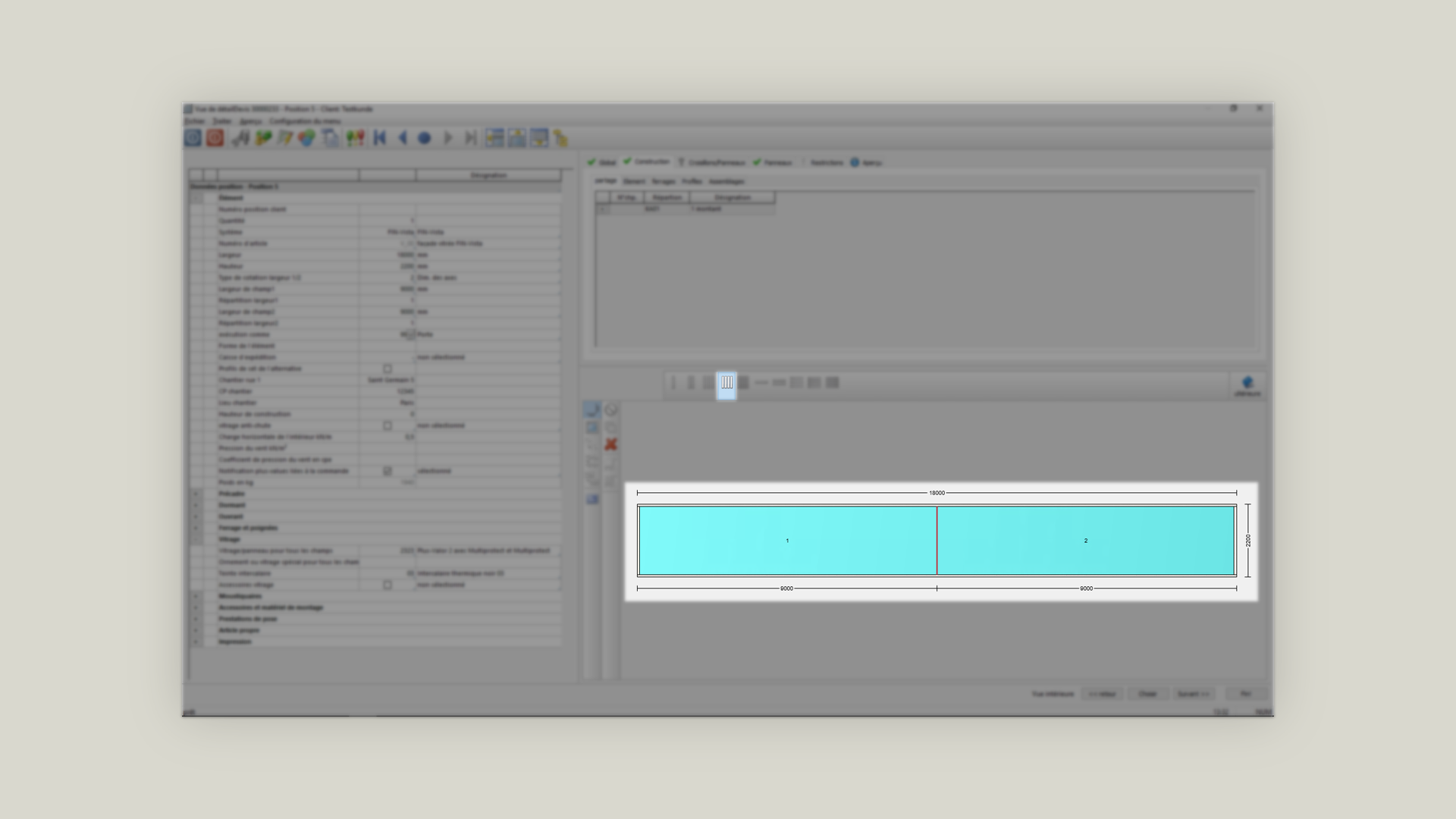

La première étape consiste à créer 2 champs à l’aide de l’option de division. Il suffit pour cela de cliquer sur le symbole de division verticale et de cliquer ensuite sur le champ dans le positionnement graphique.

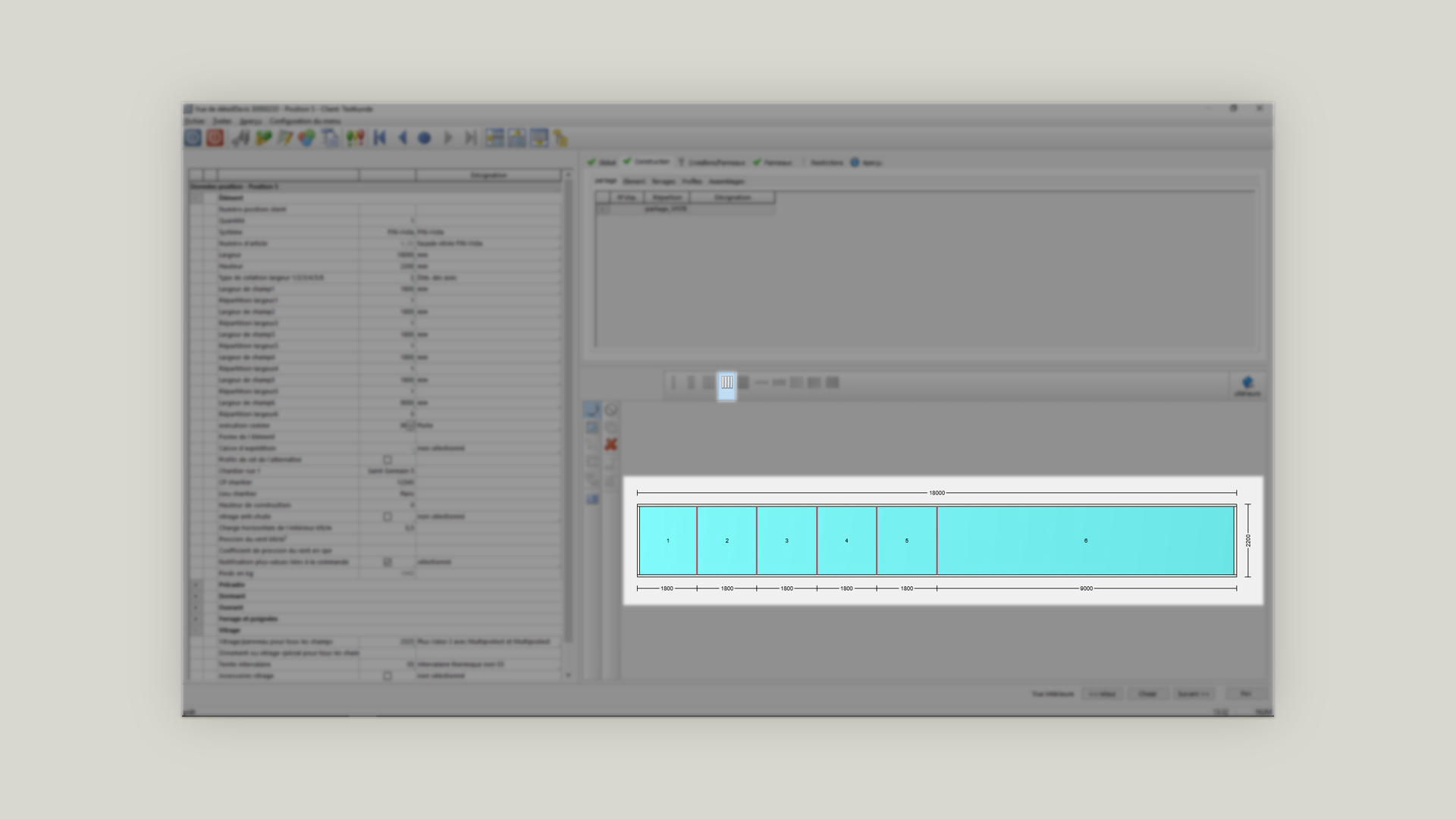

La deuxième étape concerne l’insertion de l’option avec 4 divisions dans le champ de gauche. Pour cela, il faudra cliquer sur le symbole avec 4 divisions verticales et l’insérer ensuite dans le champ gauche d’un nouveau clic.
La troisième étape consiste à insérer directement l’option avec 4 divisions verticales dans le champ de droite par un simple clic de souris.

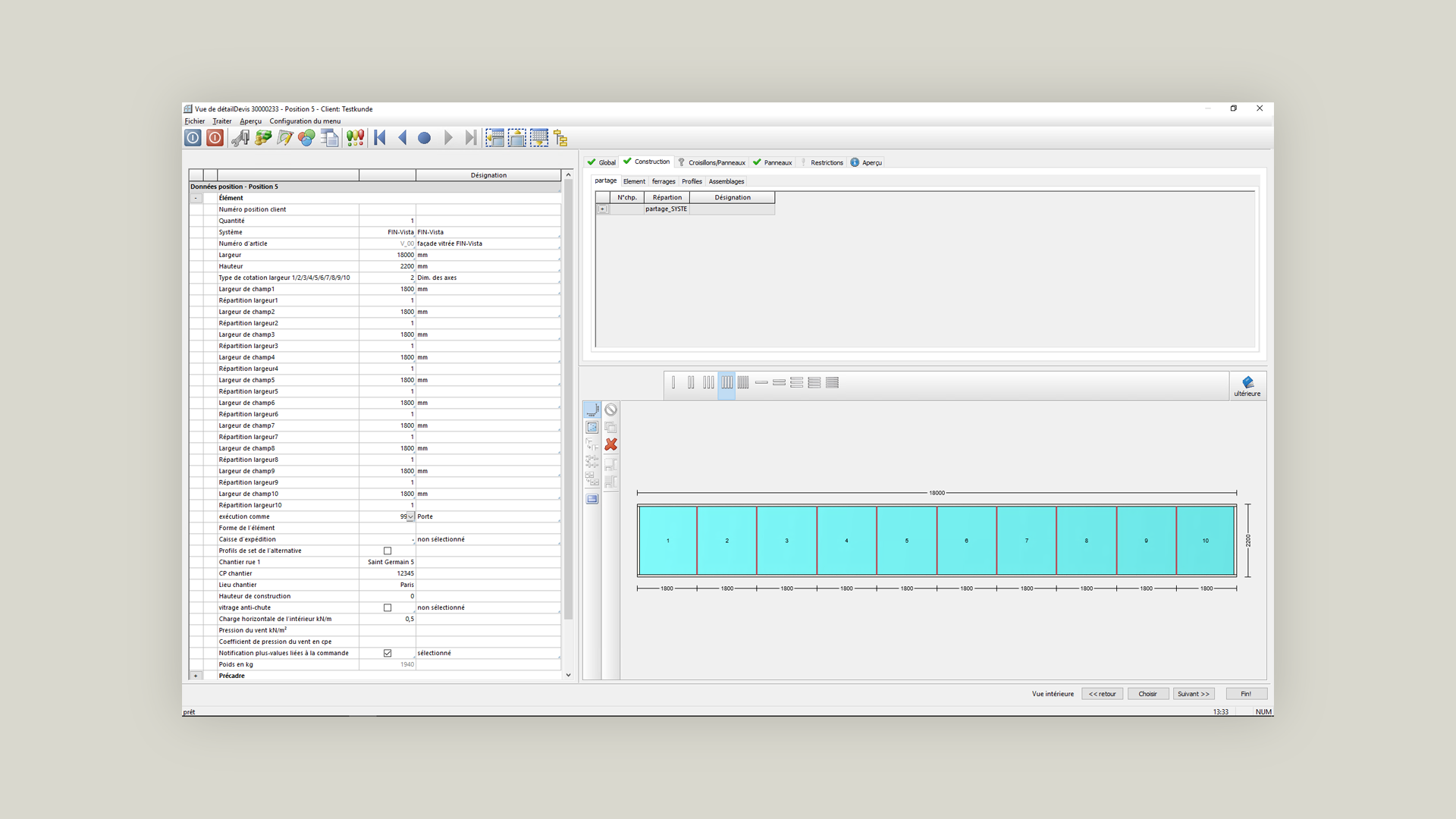

La position a ainsi été divisée en 10 champs.
Déterminer les dimensions et les types d’ouverture pour les champs créés
Une fois les champs créés, il est nécessaire d’indiquer les types d’ouverture et les dimensions exactes des champs.

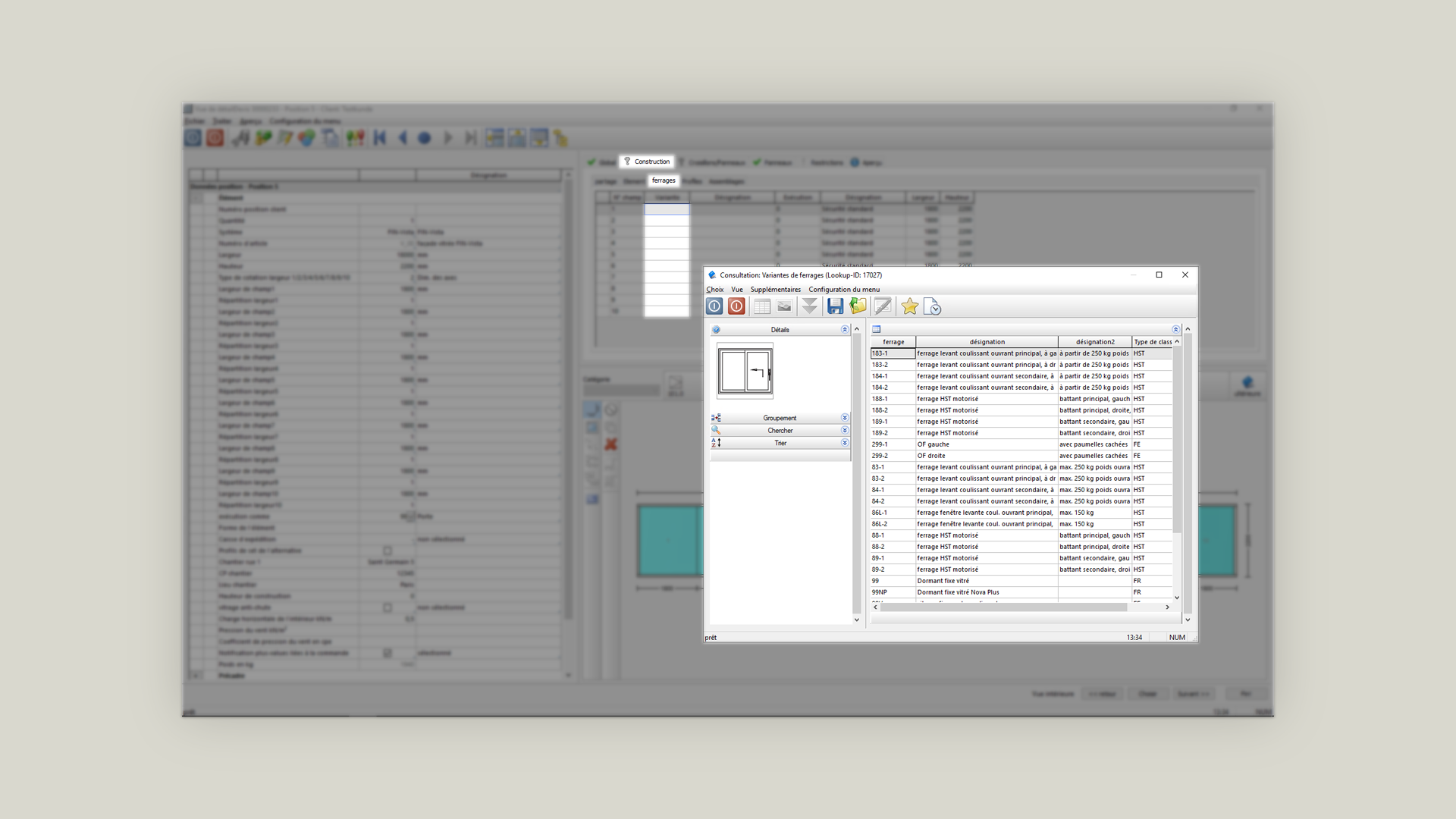

Pour le choix du sens d’ouverture, l’aide à la consultation peut être utilisée de la façon habituelle. Les champs dans lesquels un ouvrant est « inséré » doivent se voir attribuer le code 99V ou 99VNP comme vitrage fixe ou vitrage fixe Nova Plus.

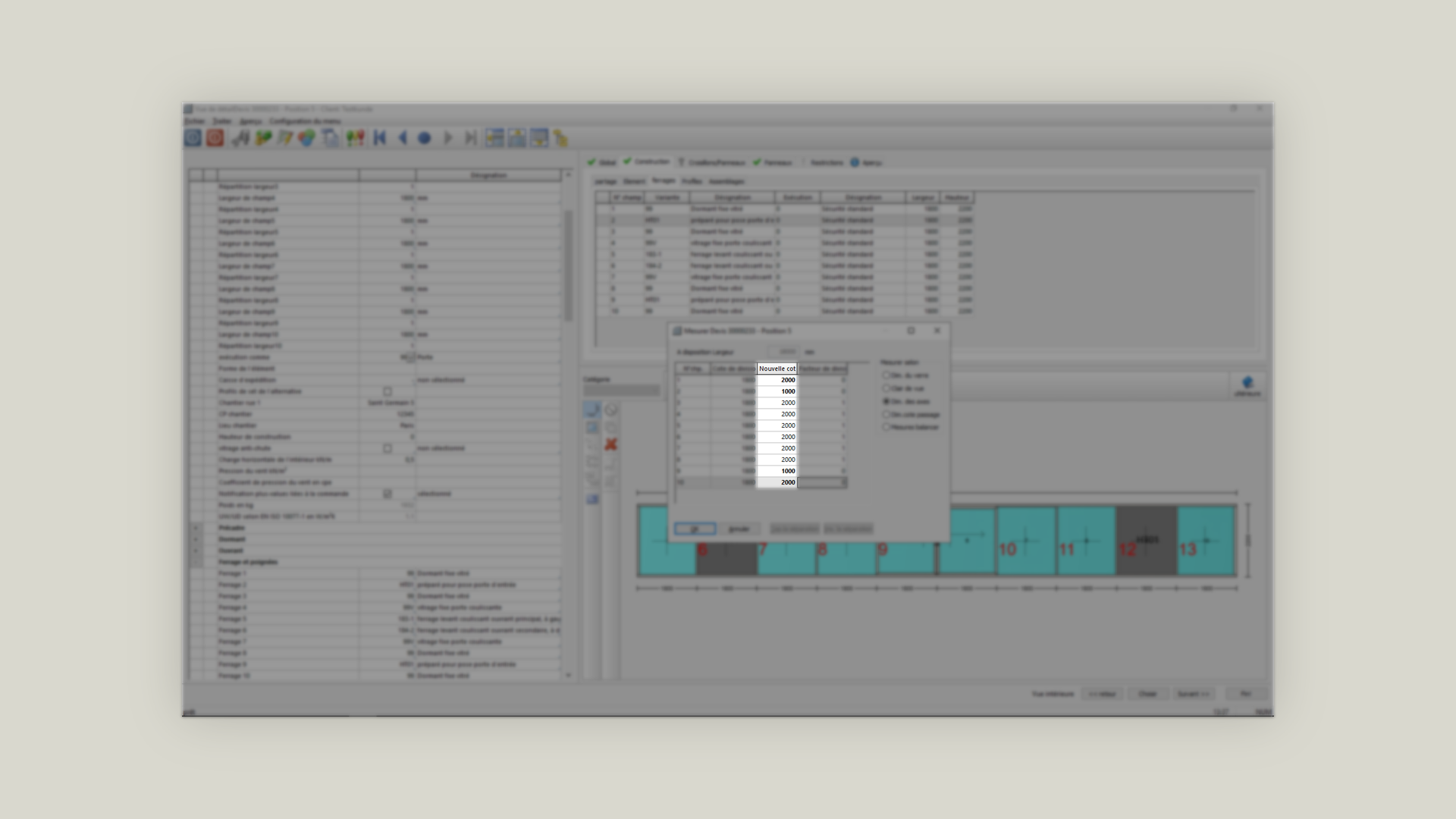

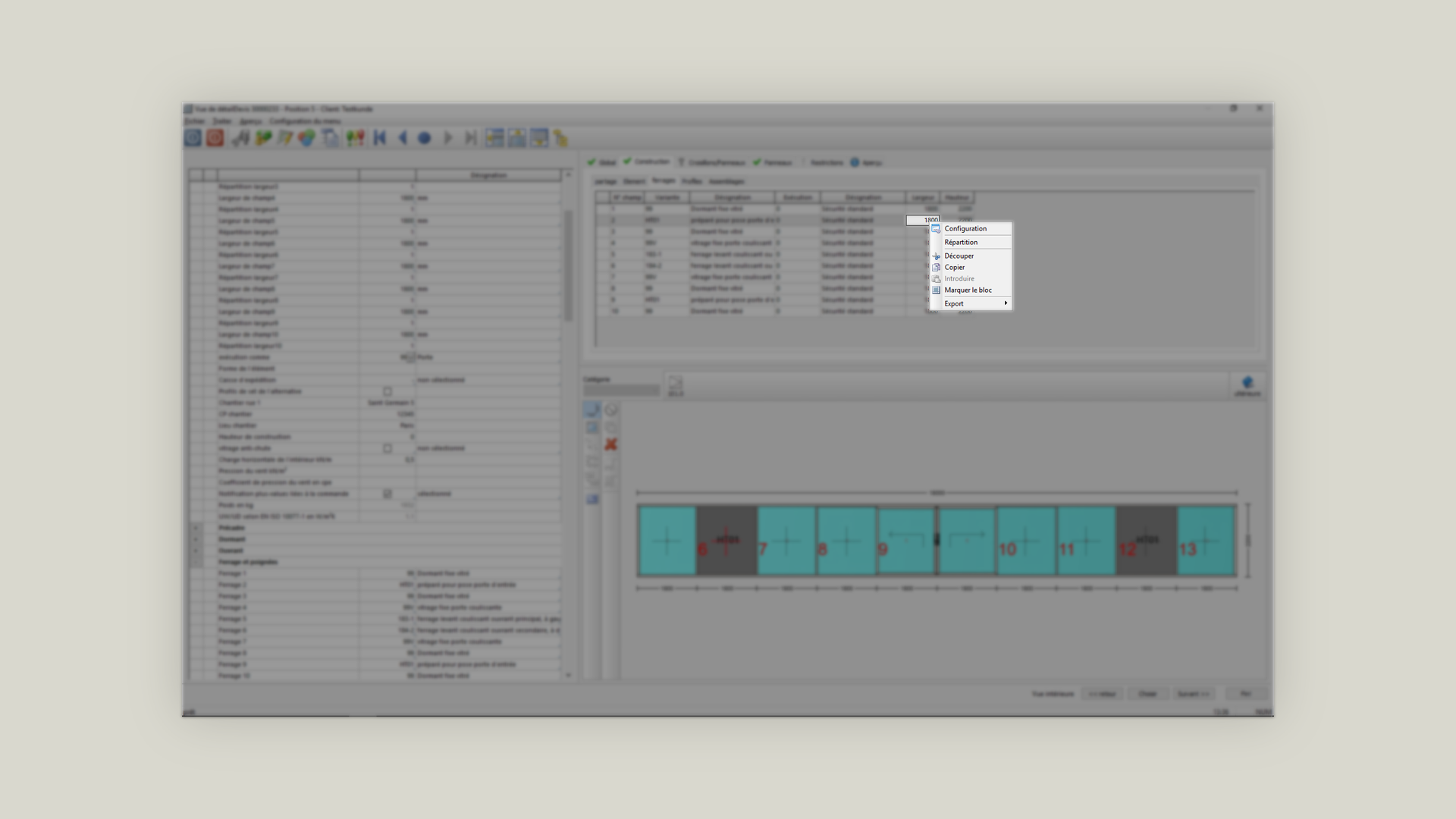

Pour obtenir les dimensions de champ souhaitées, il est possible d’utiliser la fonction « Mesurer ». Un clic droit de la souris sur l’un des champs de la colonne « Largeur » puis un clic gauche sur « Mesurer » suffiront. Si les types d’ouverture sont déterminés pour tous les champs, l’ID correspondant est affiché en grands chiffres rouges pour chaque montant ou traverse.

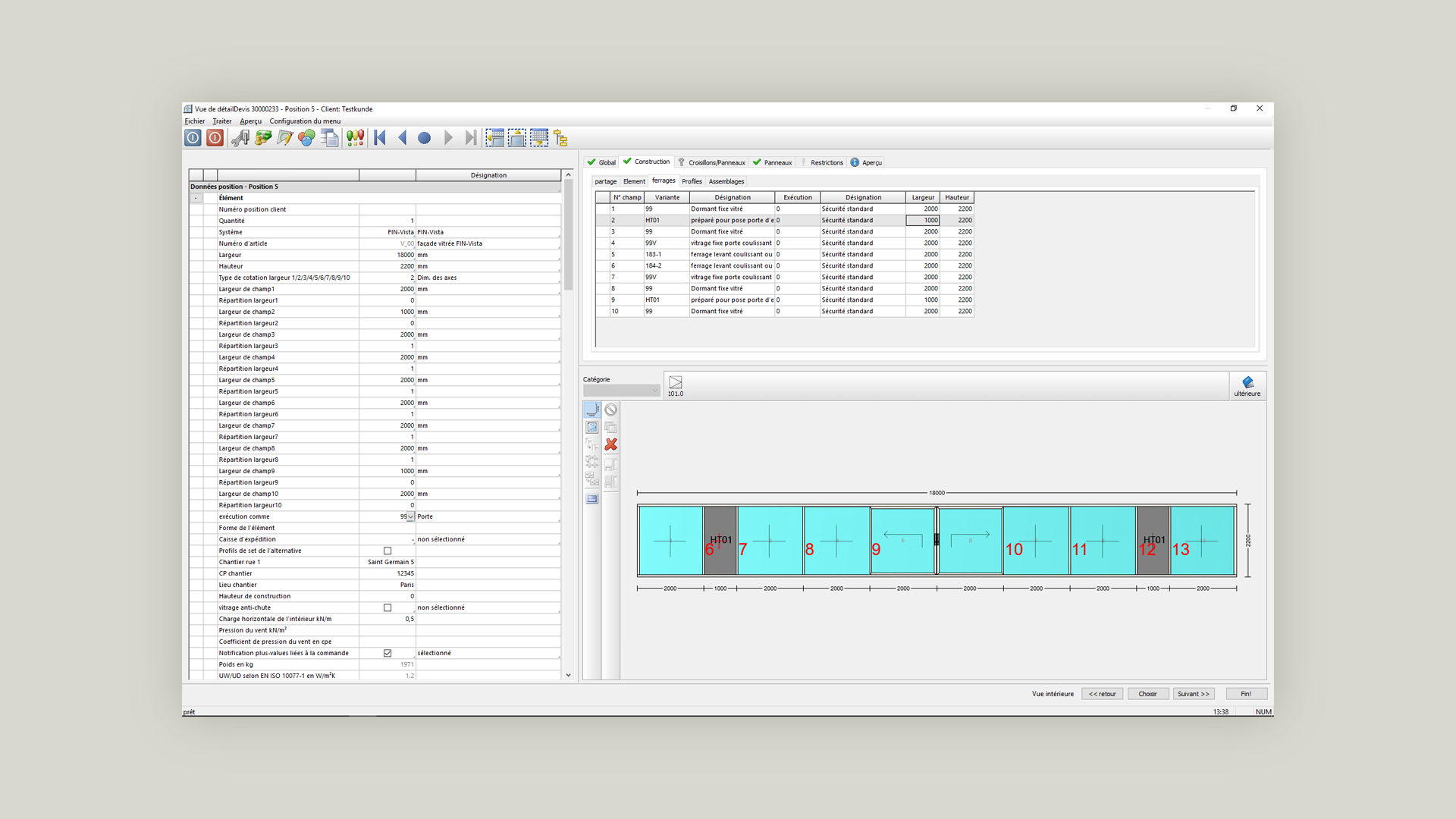

Dans la colonne « Nouvelle mesure », il est possible de saisir la mesure de champ correspondant.
Il faut ensuite confirmer les paramètres en cliquant sur « OK ».
Contrôler les vitrages et les remplissages de champs

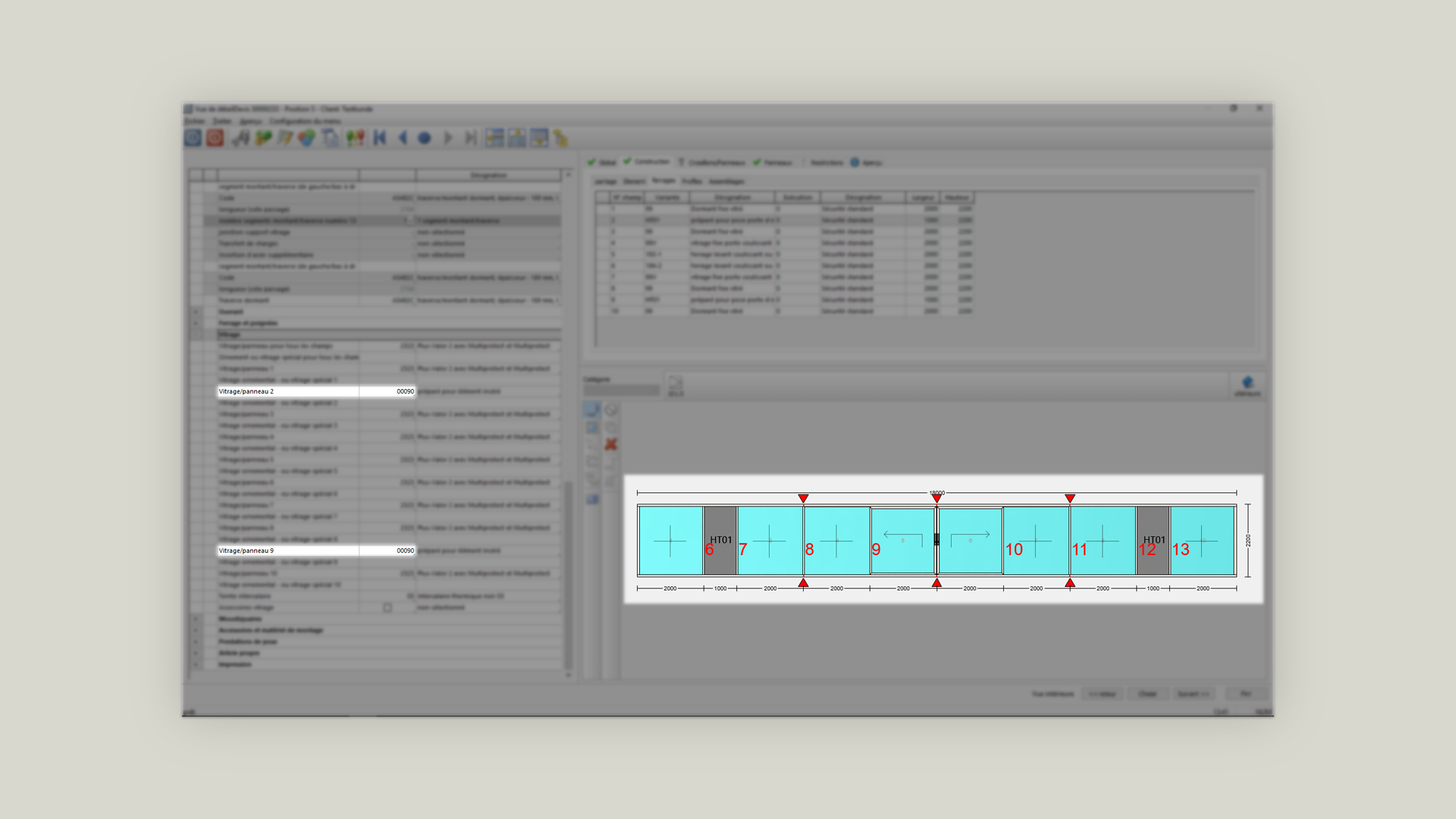

Pour les champs avec des éléments insérés, le code du vitrage doit être converti en 00090.
Insérer le seuil
Dans le cas d’une construction libre ou d’un élément libre, le seuil n’est pas automatiquement activé. Si nécessaire, il doit être activé manuellement dans la section « Dormant ».
Montants en guise de dormants
Les constructions composées de plus de 19 champs ou de 13 montants et traverses doivent être saisies dans des positions séparées.

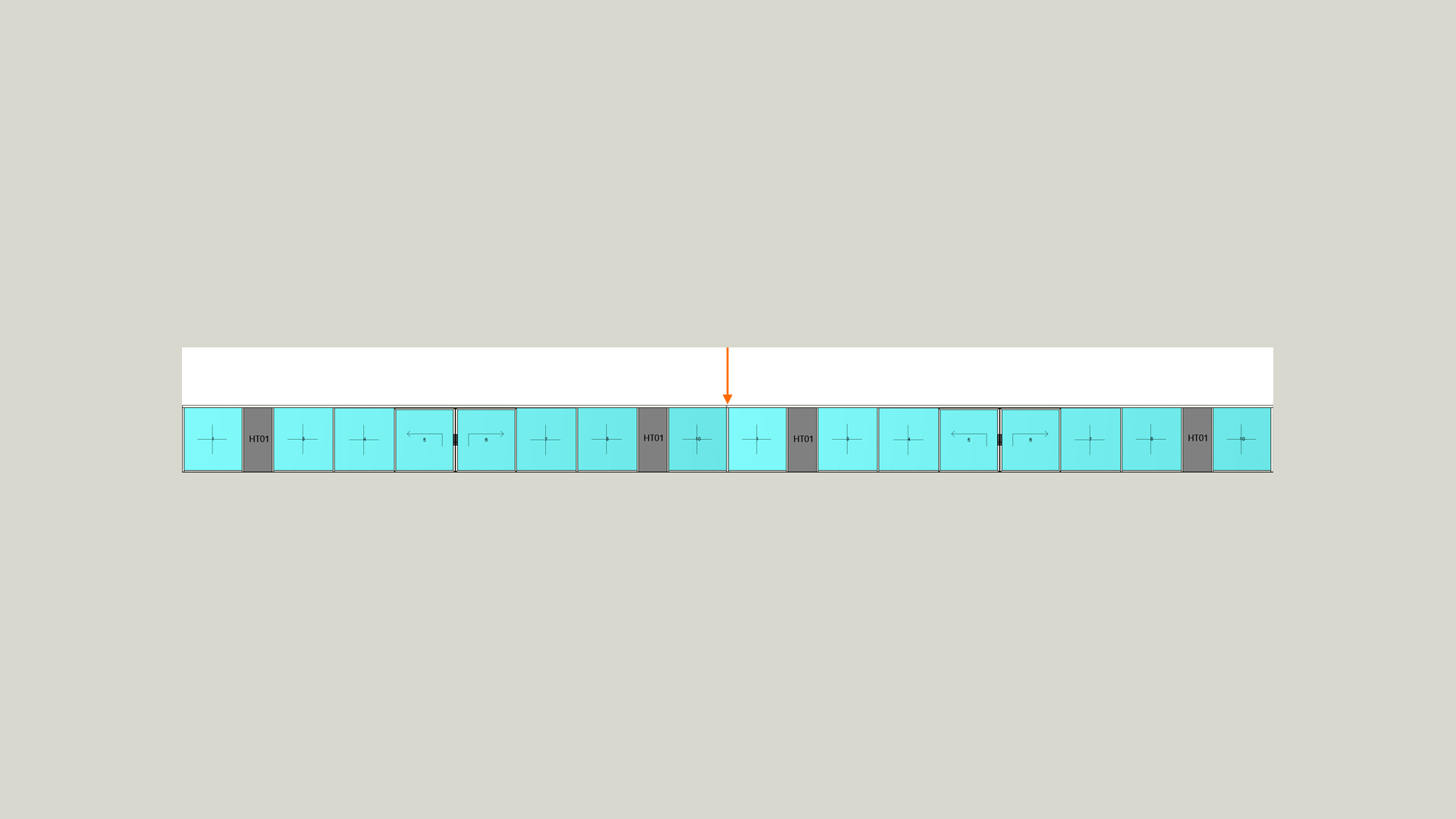

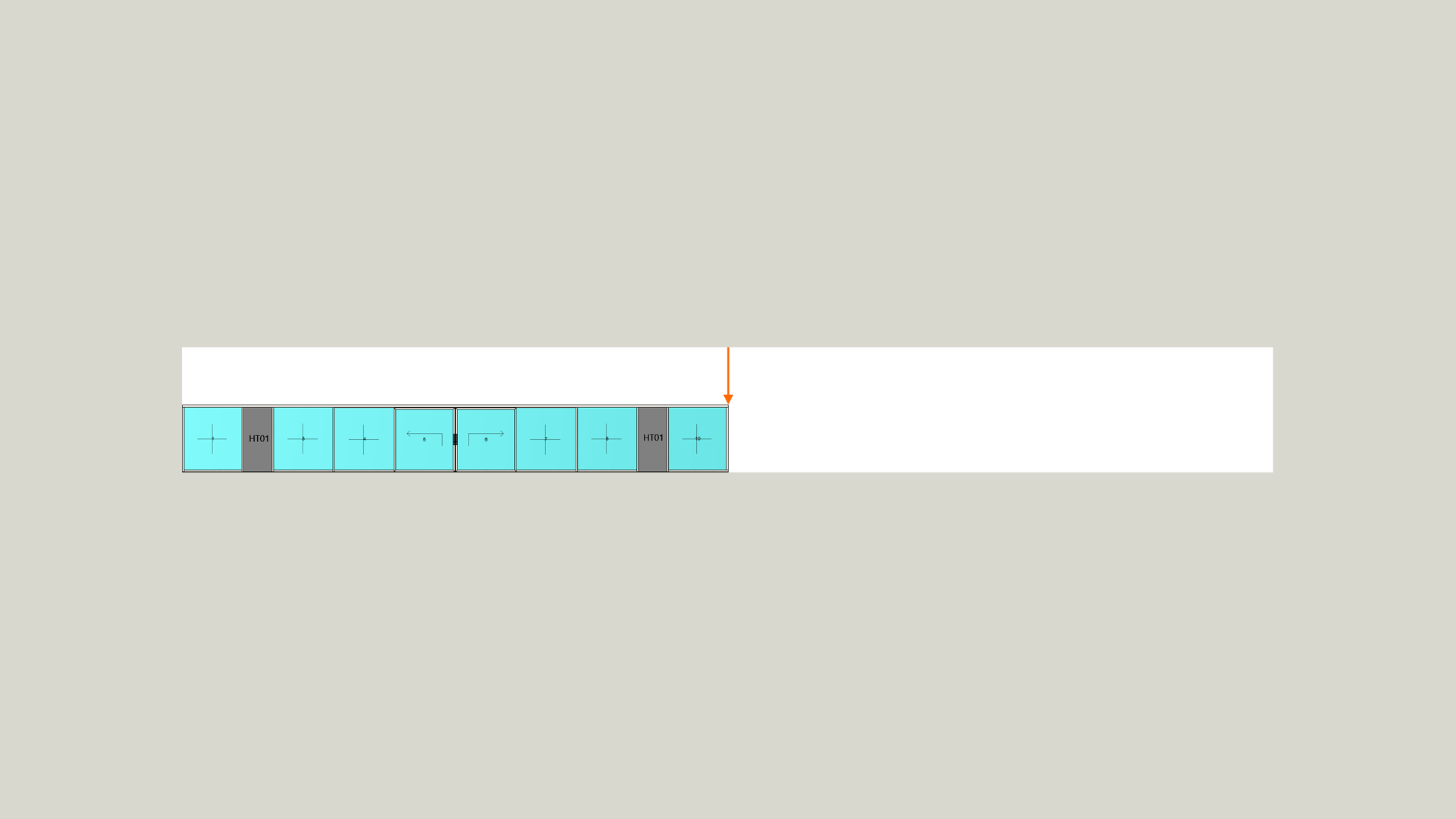

Par exemple, la construction existante ne doit pas avoir une largeur de 18 m et être composée de 10 champs, mais une largeur de 36 m et être composée de 20 champs.
Il est impossible de saisir une telle configuration en une seule position. C’est pourquoi cette façade vitrée doit être séparée virtuellement à l’endroit marqué et saisie en deux positions distinctes.
La première position comprendrait les champs à gauche jusqu’au marquage et aurait un montant comme profilé à droite.

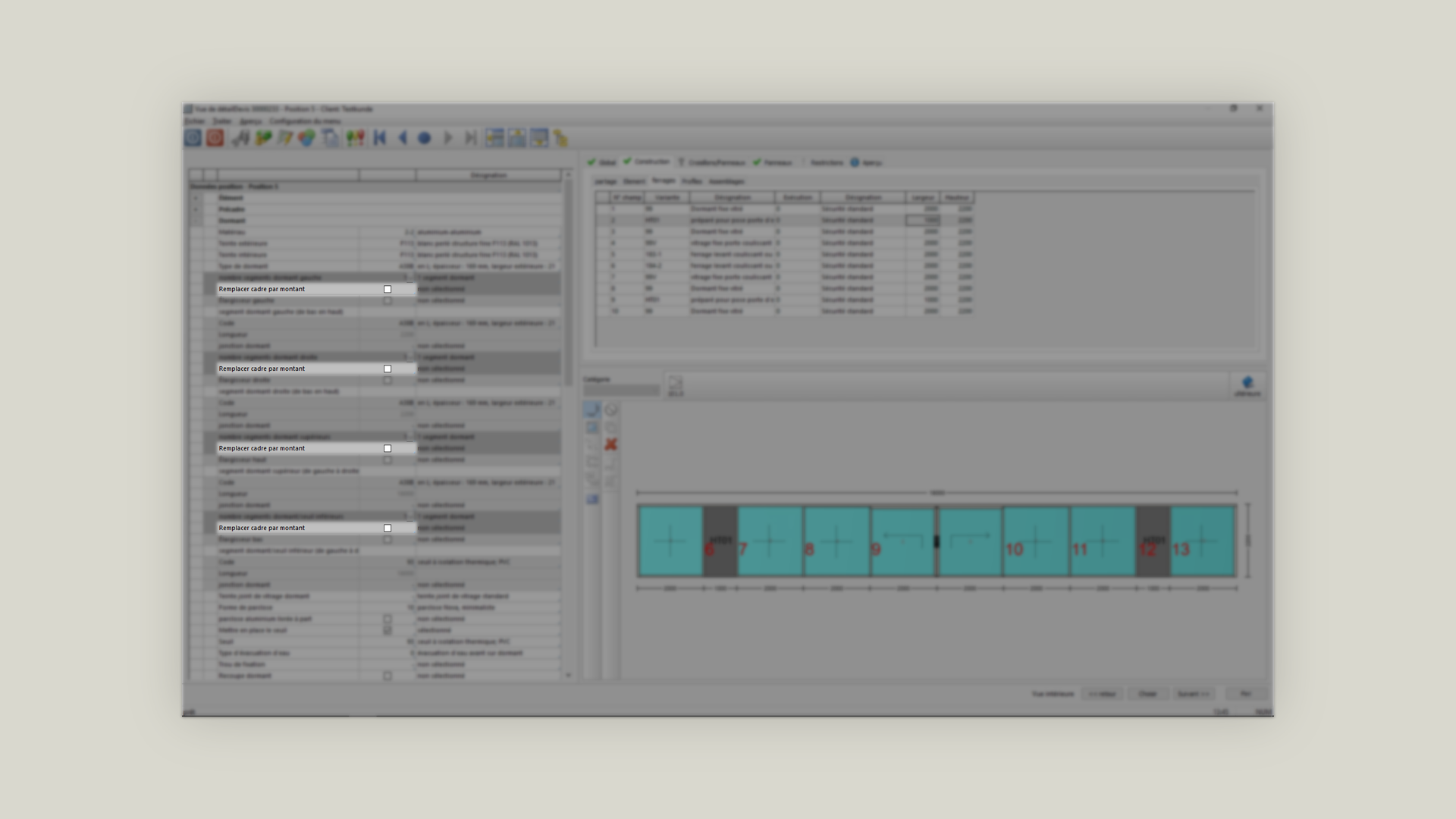

Pour cela, il est possible dans la construction libre, dans la section « Dormant », de remplacer les cadres par des montants pour chaque position. Pour cette position, l’option « Remplacer le cadre par un montant » doit être activée pour la position « Droite ».
Si l’option « Remplacer le cadre par un montant » est activée, un montant peut être sélectionné en tant que code.

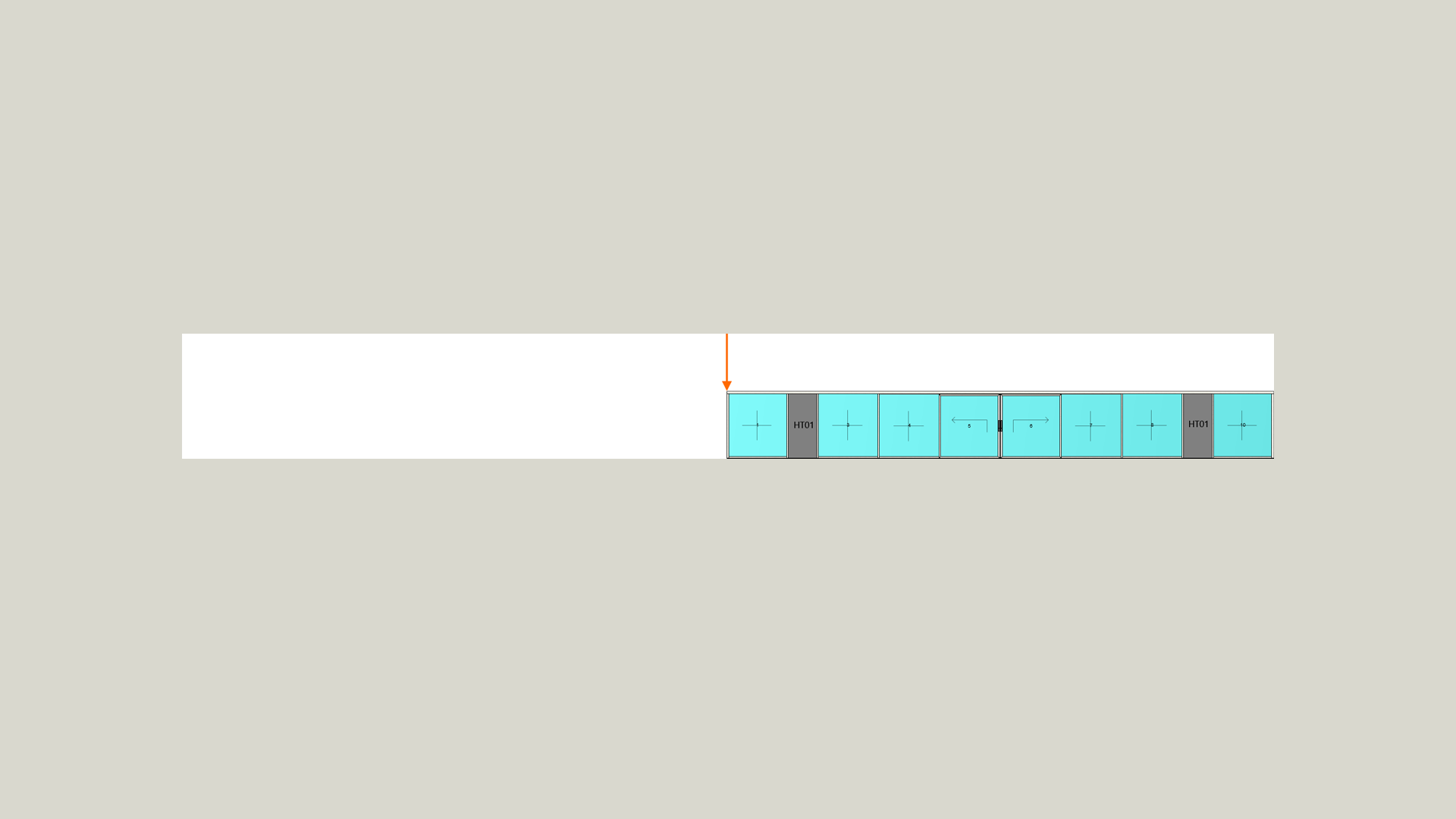

La deuxième position contiendrait les champs à droite du marquage et aurait comme profilé gauche aucun profil ou le dormant caché. La position 1 et 2 sont associées mentalement. Dans le cas de la position 1, le montant est présent en tant que dormant dans la partie droite.
Pour la deuxième position, il convient d’utiliser le dormant caché en tant que profilé gauche.
Segments de dormants et seuils
Comme indiqué dans la section « Segments de dormants et seuils », il est nécessaire de diviser les dormants et les seuils, surtout pour les constructions de cette taille.
