Freie Konstruktion
Die freie Konstruktion, das freie Element ist für Fälle vorgesehen, bei denen die vordefinierten Typen nicht eingesetzt werden können
Das freie Element ist auf maximal 19 Felder und 13 Pfosten und Kämpfer begrenzt. Andernfalls erscheint ein entsprechender Hinweis. Konstruktionen, die aus mehr als 19 Feldern oder 13 Pfosten und Kämpfern bestehen, müssen in getrennten Positionen erfasst werden.
Wie eine freie Konstruktion FIN-Vista erfasst wird, soll an einem konkretem Beispiel gezeigt werden. Diese Aufteilung wird auf den nächsten Seiten beschrieben.

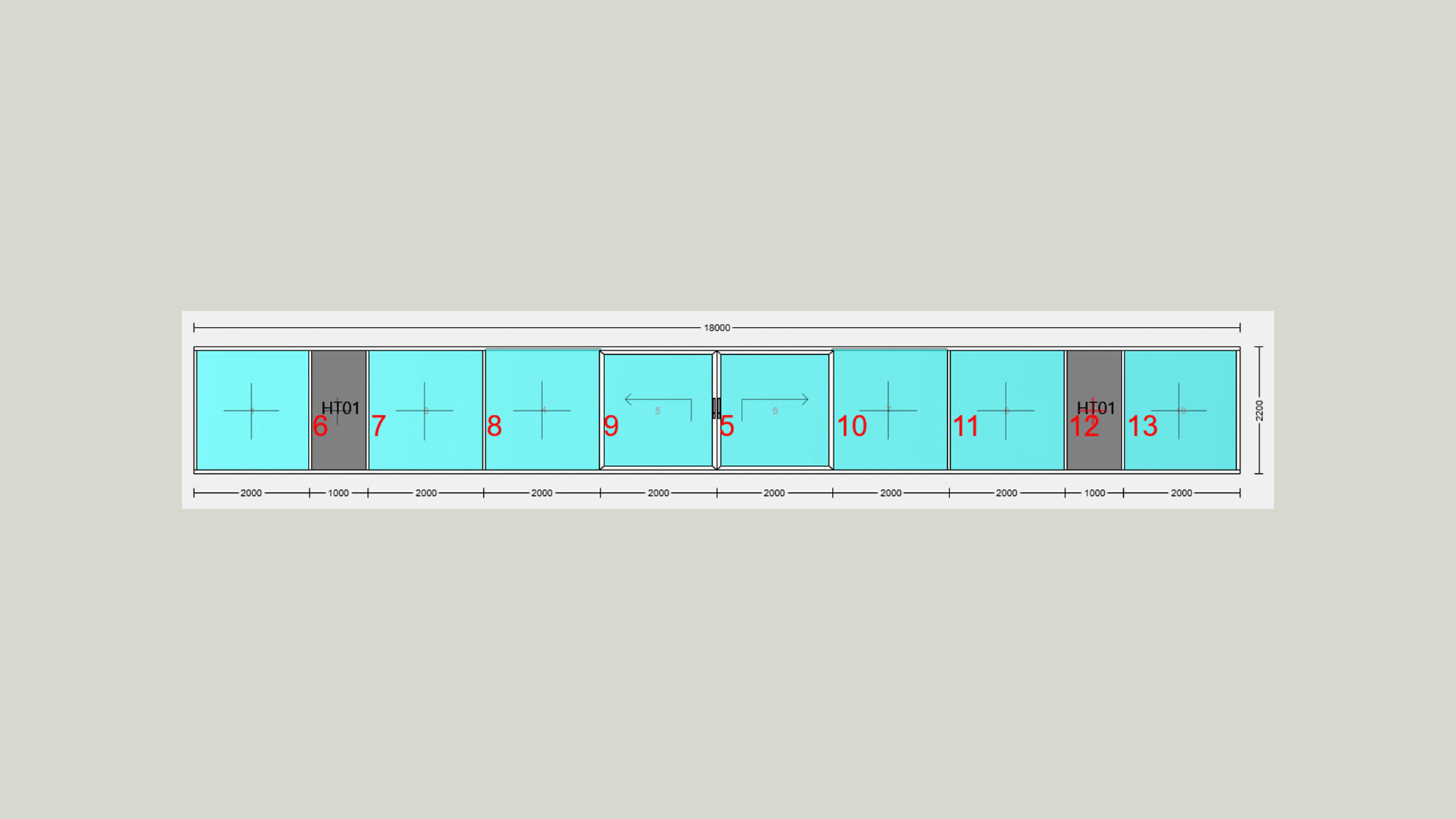

FIN-Vista, 18 m breit; 2,2 m hoch. In der Mitte zwei Schiebeöffnungen und links und rechts ein Einschubelement. Die Einschubelemente müssen als eigene Positionen mit den entsprechenden Maßen erfasst werden.
Begonnen wird mit einer neuen Position. Die Vorbelegungen sind wie am Anfang beschrieben zu treffen.

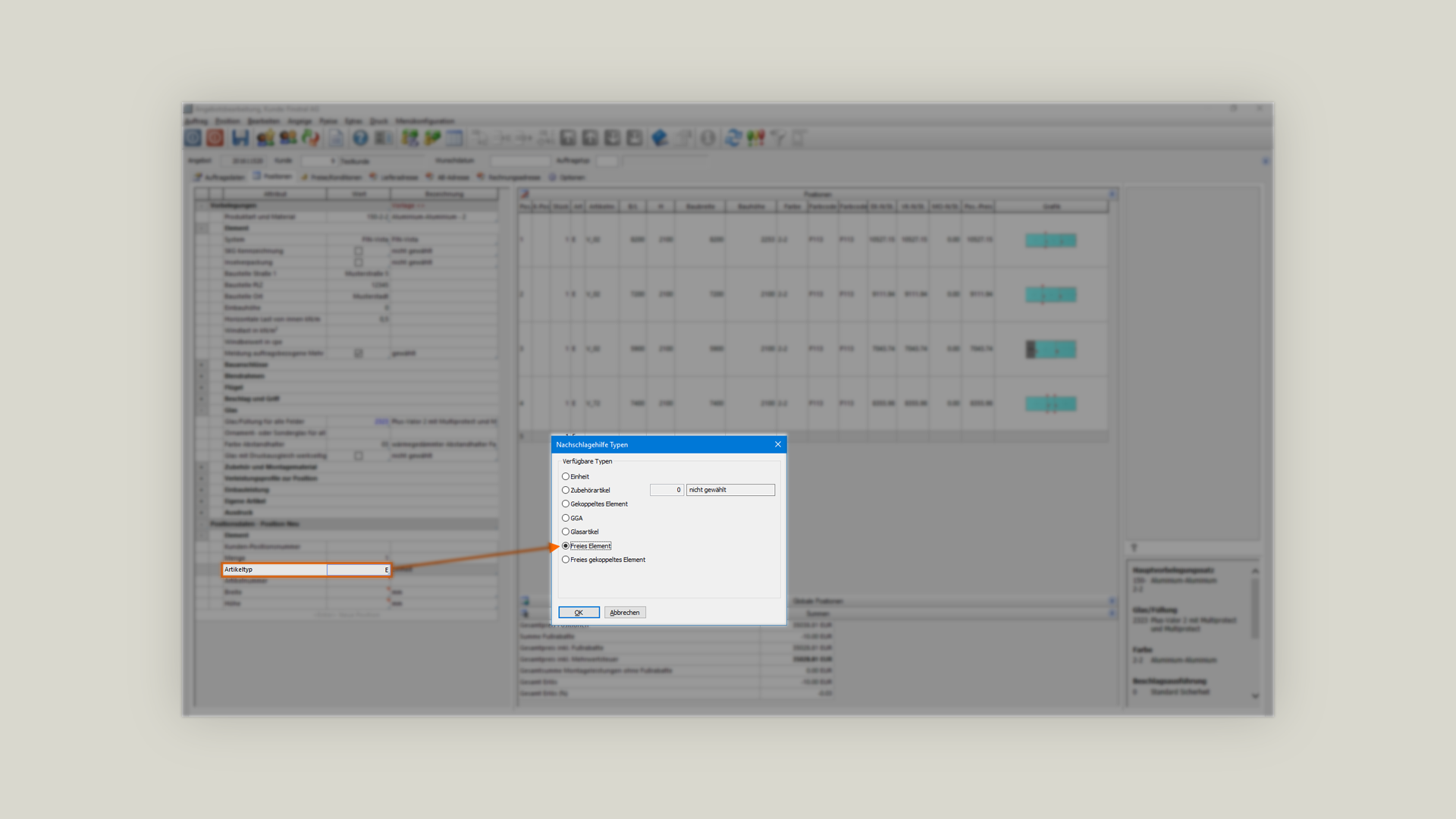

Für eine freie Konstruktion ist bei Erfassung einer neuen Position das E im Feld „Artikeltyp“ zu ändern. Hier muss für eine freie Konstruktion „Freies Element“ über die Nachschlagehilfe gewählt werden. Alternativ kann direkt FE eingetragen werden.
Die Artikelnummer wird automatisch mit dem Wert V_00 vorbelegt und ist nicht änderbar. Als letzte Schritte müssen noch Breite und Höhe angegeben werden.

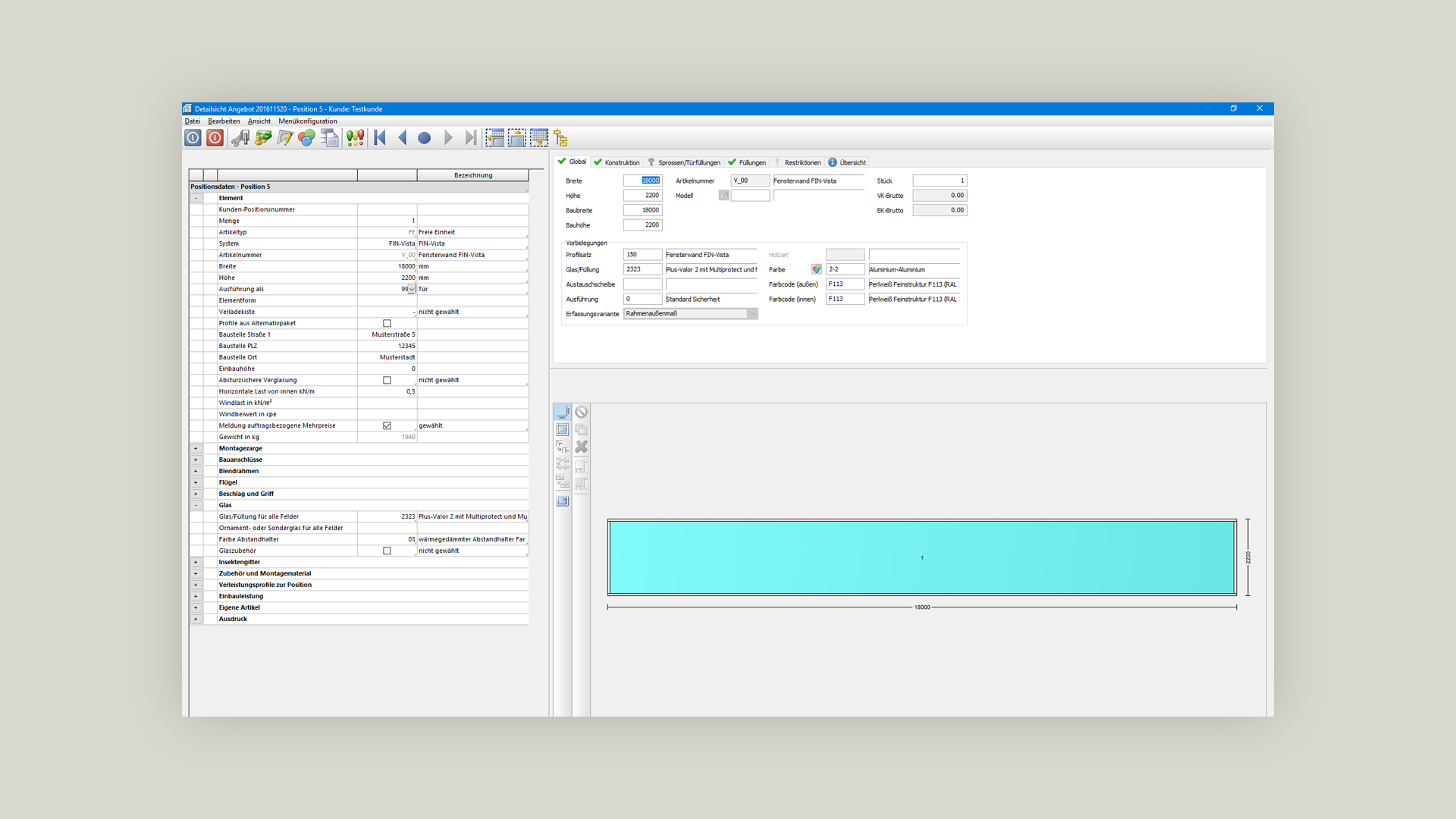

Die freie Konstruktion wurde als Position erstellt und kann in der Detailmaske weiterbearbeitet werden.
Feldeinteilung
Direkt nach dem Erstellen der Position gibt es keinerlei Feldunterteilung

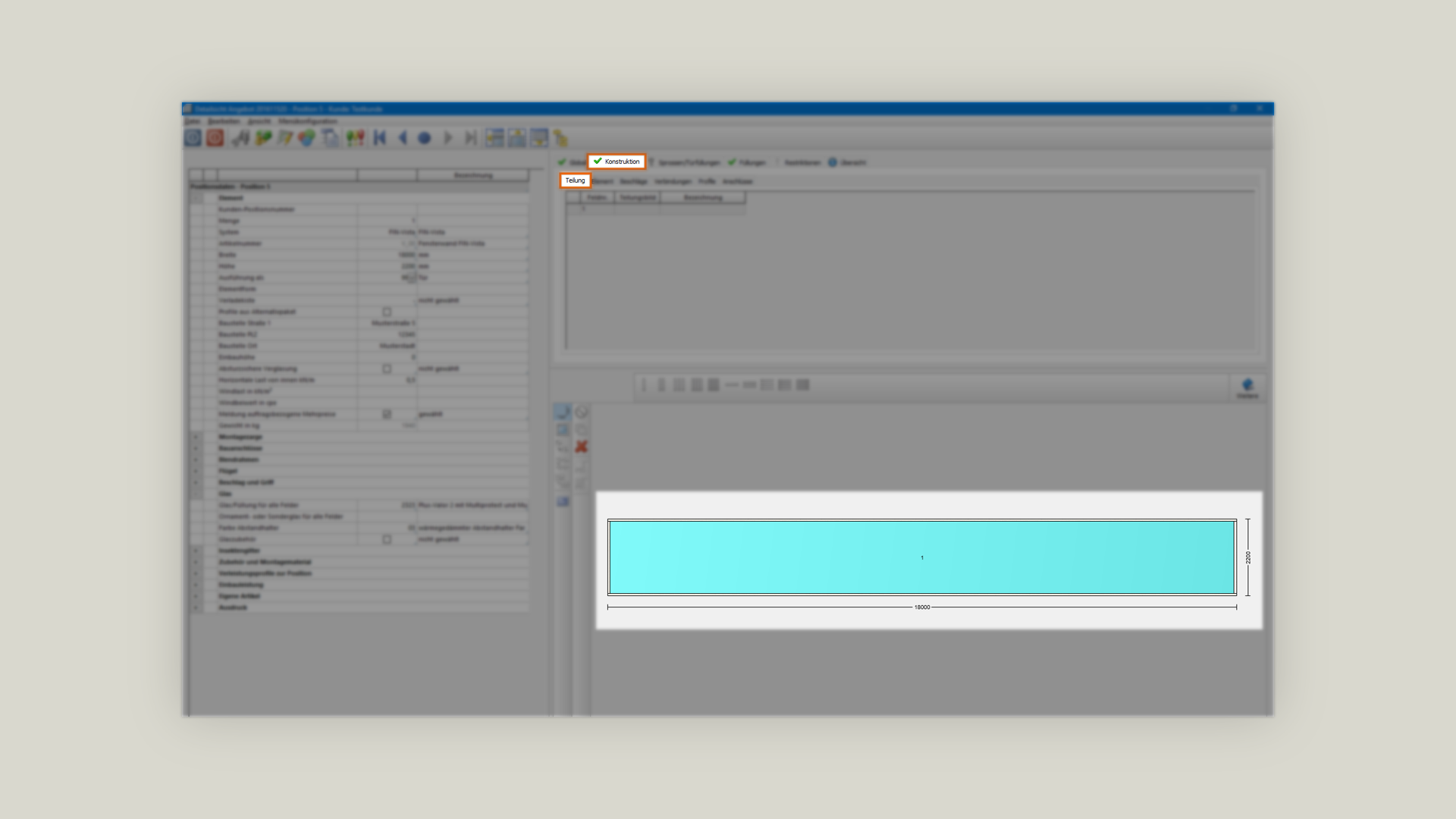

Diese muss als erster Schritt begonnen werden. Hierfür ist in den Bereich „Konstruktion“ und in den Abschnitt „Teilung“ zu wechseln.
Als Symbole stehen die vorhandenen Möglichkeiten zur Auswahl. Für unser Beispiel wird eine Aufteilung in 10 Felder benötigt. Da keine direkte Aufteilung in 10 Felder möglich ist, sind hierfür drei getrennte Schritte notwendig.

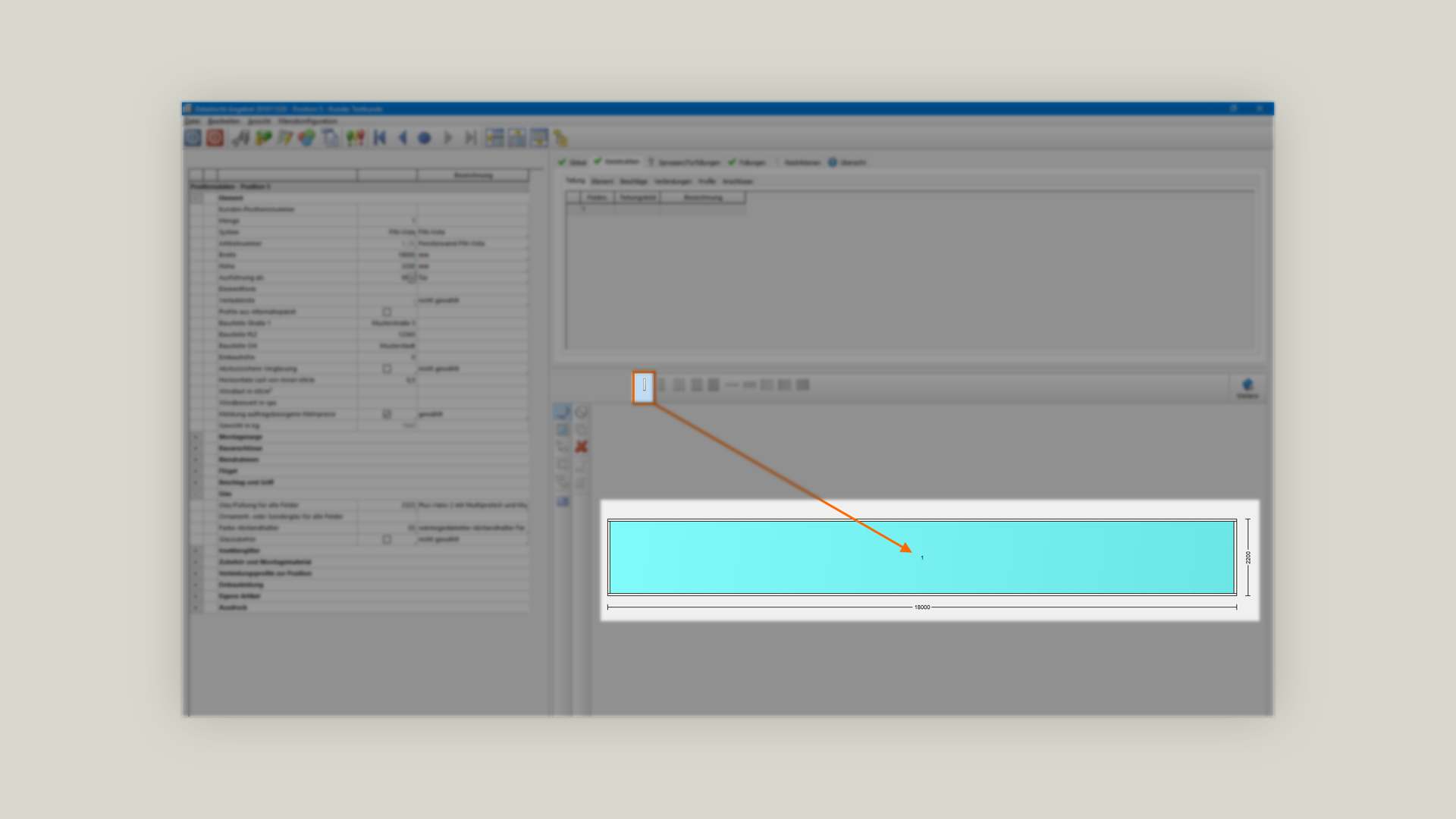

Im ersten Schritt werden über die Option mit einer Teilung zunächst 2 Felder erzeugt. Hierzu ist das Symbol mit einer senkrechten Teilung anzuklicken und anschließend in der Positionsgrafik in das Feld zu klicken.

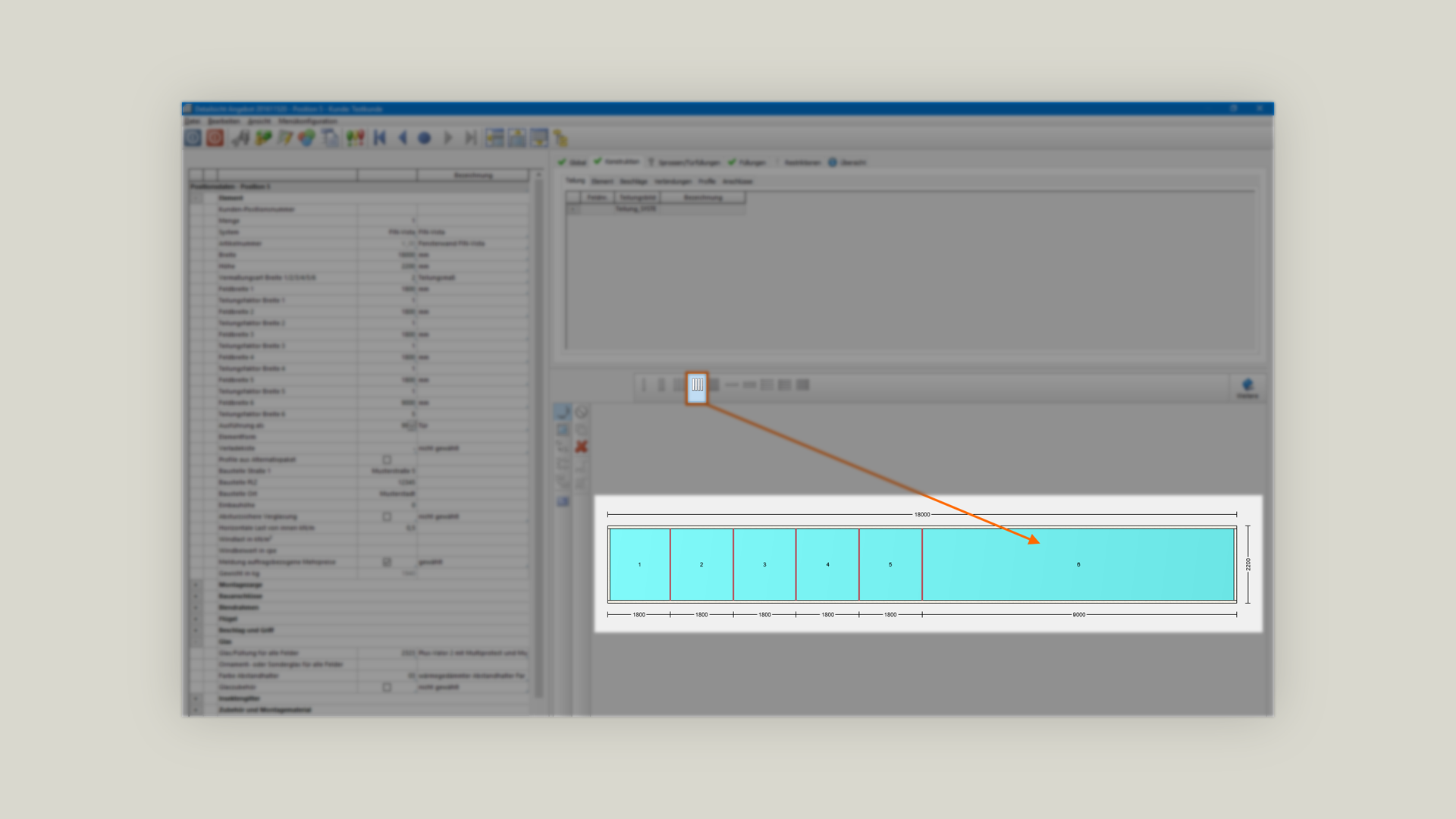

Als zweiter Schritt wird in das linke Feld die Option mit 4 Teilungen eingesetzt. Hierzu ist das Symbol mit 4 senkrechten Teilungen anzuklicken und anschließend mit einem Mausklick in das linke Feld einzusetzen.
Als dritten Schritt ist direkt über einen Mausklick die Option mit 4 senkrechten Teilungen in das rechte Feld einzusetzen.

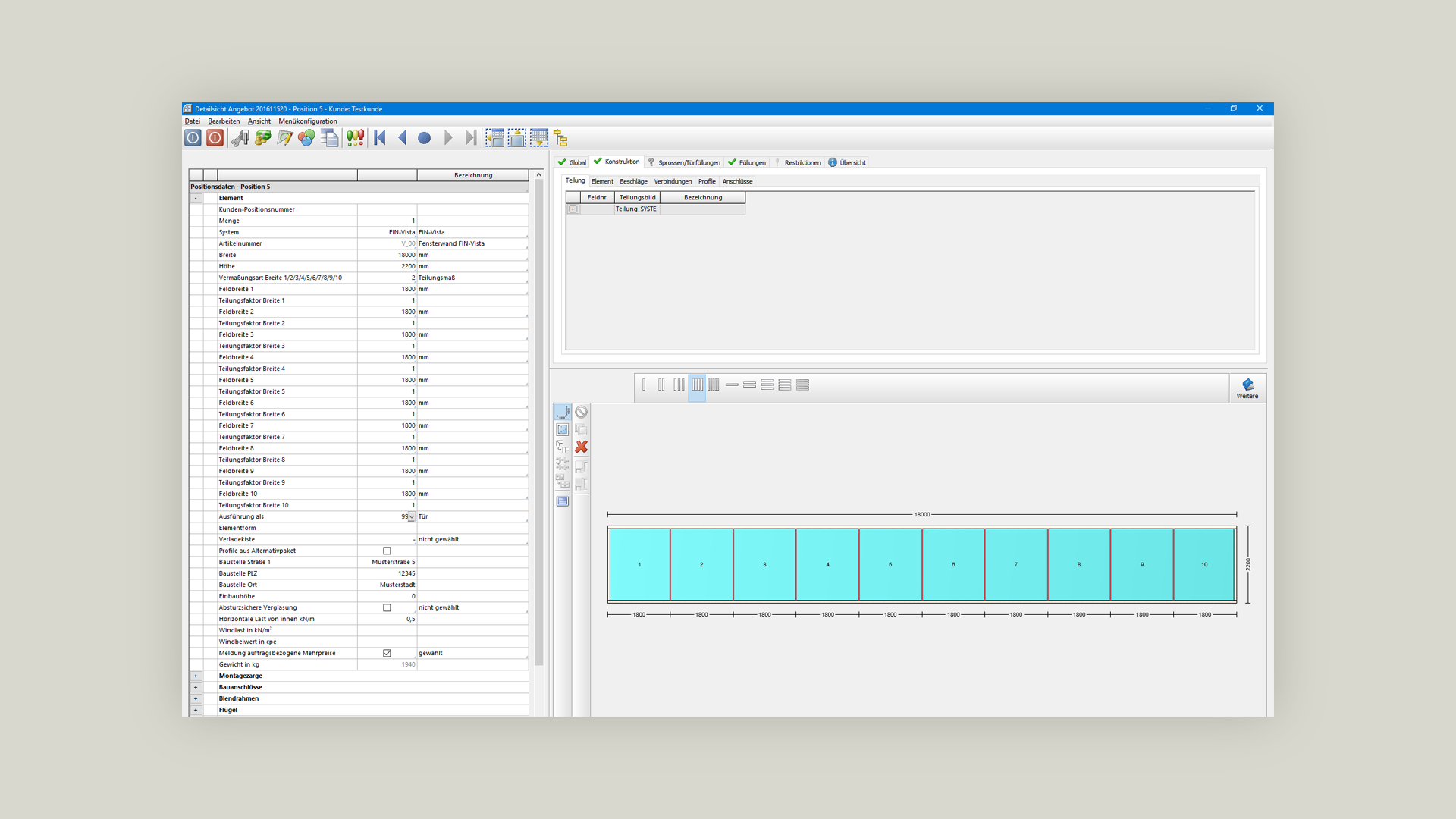

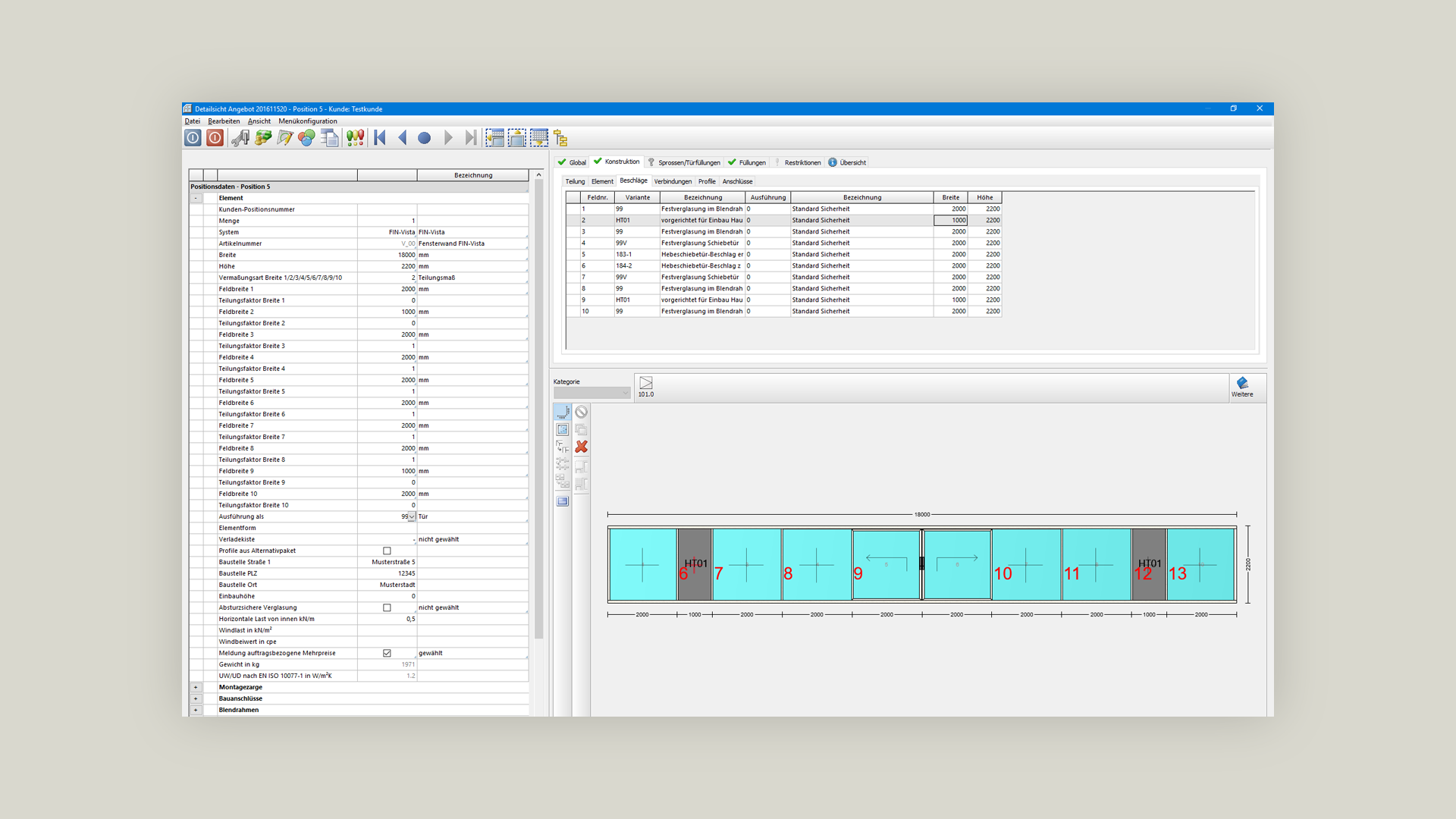

Auf diesem Weg wurde die Position in 10 Felder unterteilt.
Maße und Öffnungsarten für die erzeugten Felder bestimmen
Nachdem die Felder erstellt wurden, müssen die Öffnungsarten und die korrekten Feldmaße angegeben werden.

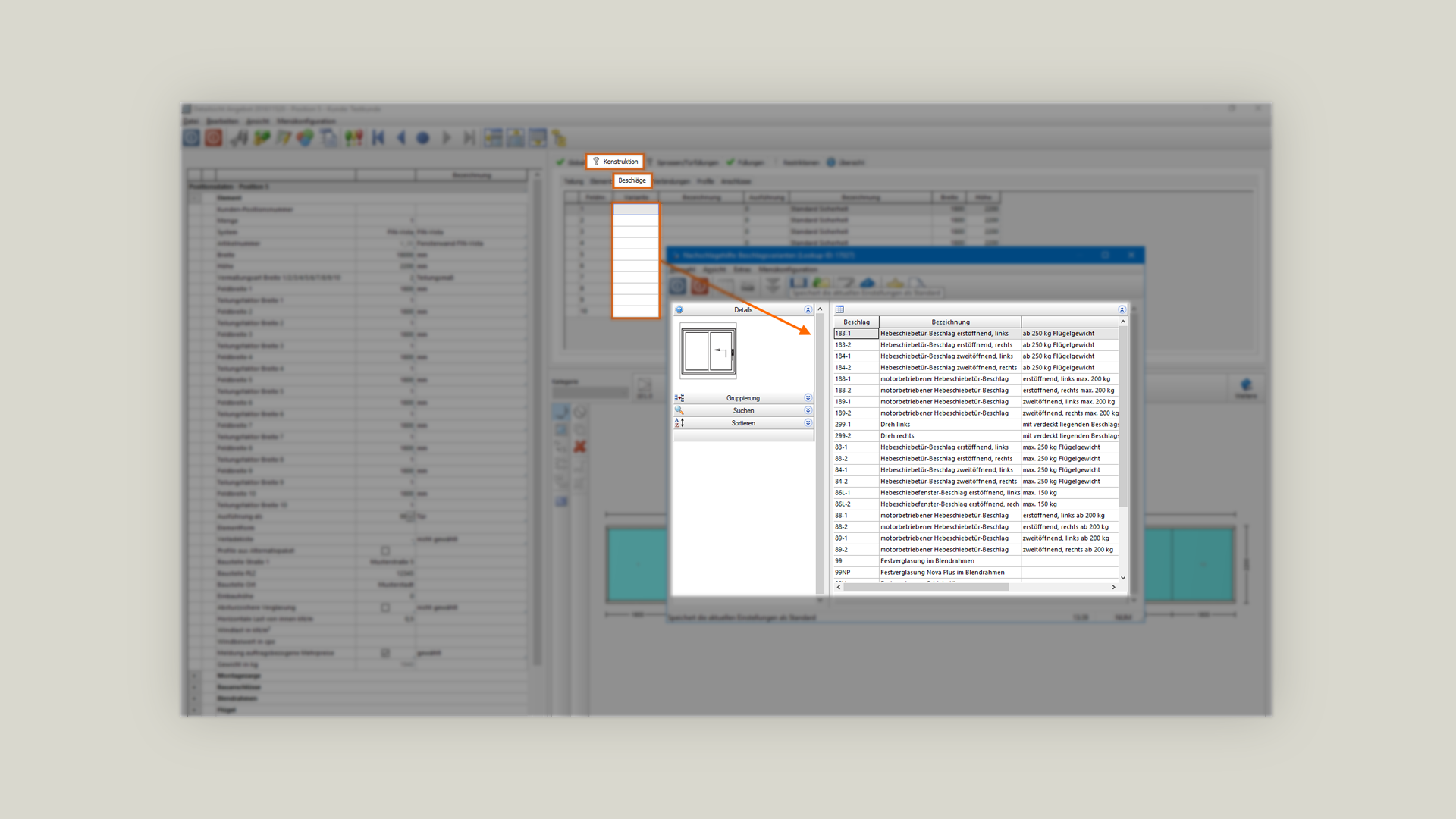

Bei der Auswahl der Öffnungsrichtung kann die Nachschlagehilfe wie gewohnt genutzt werden. Felder, in die ein Flügel „hineingeschoben“ wird, müssen den Code 99V oder 99VNP als Festverglasung bzw. Festverglasung Nova Plus erhalten.

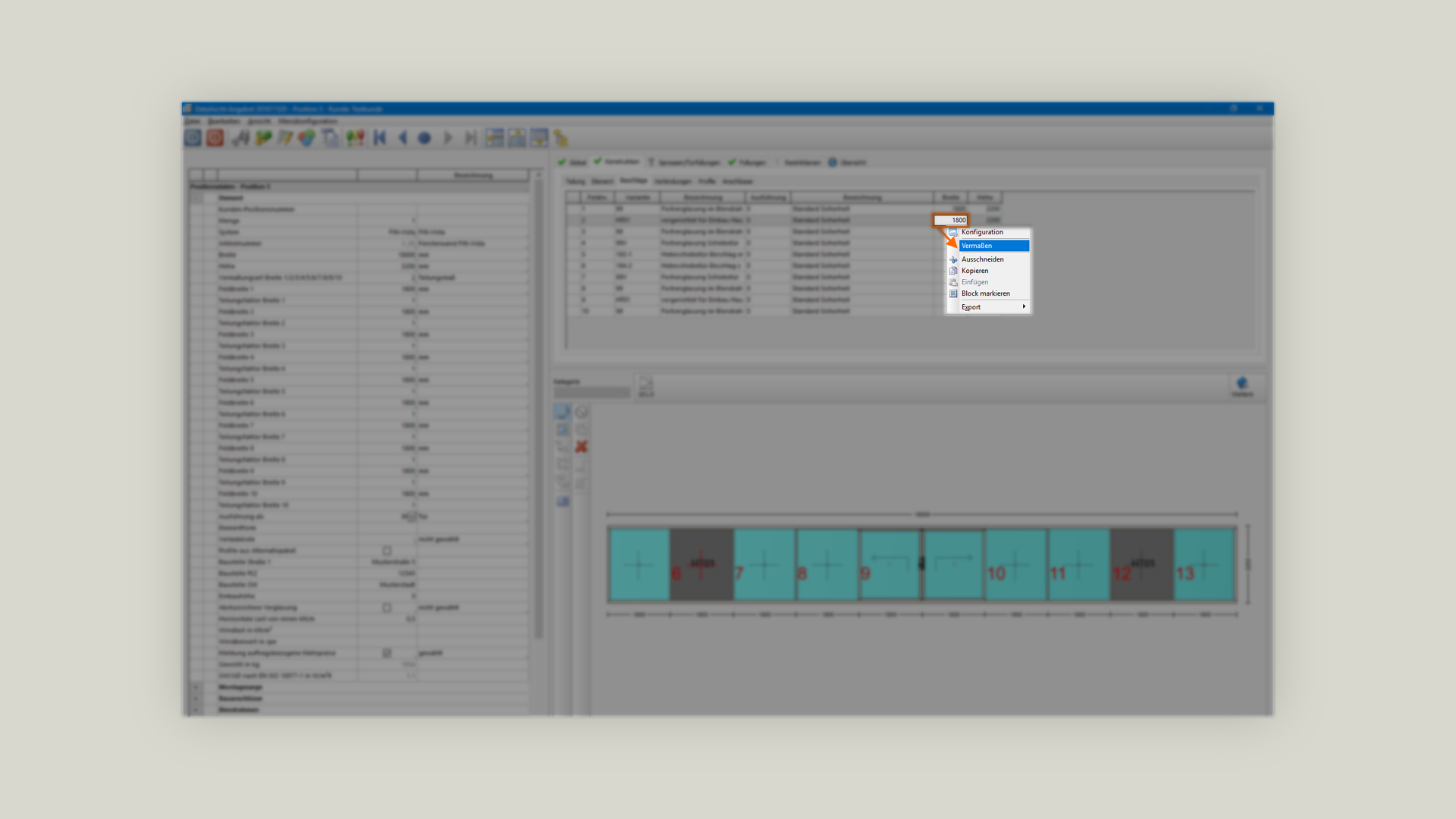

Für die gewünschten Feldmaße kann die Funktion „Vermaßen“ genutzt werden. Hierfür bitte mit der rechten Maustaste auf eines der Felder in Spalte „Breite“ klicken und mit der linken Maustaste „Vermaßen“ anklicken. Sind in allen Feldern die Öffnungsarten bestimmt, wird bei jedem Pfosten oder Kämpfer die entsprechende ID in großen, rotfarbenen Zahlen angezeigt.
In der Spalte „neues Maß“ kann das entsprechende Feldmaß eingetragen werden.
Anschließend sind die Angaben mit einem Klick auf „OK“ zu bestätigen.
Gläser und Feldfüllungen prüfen

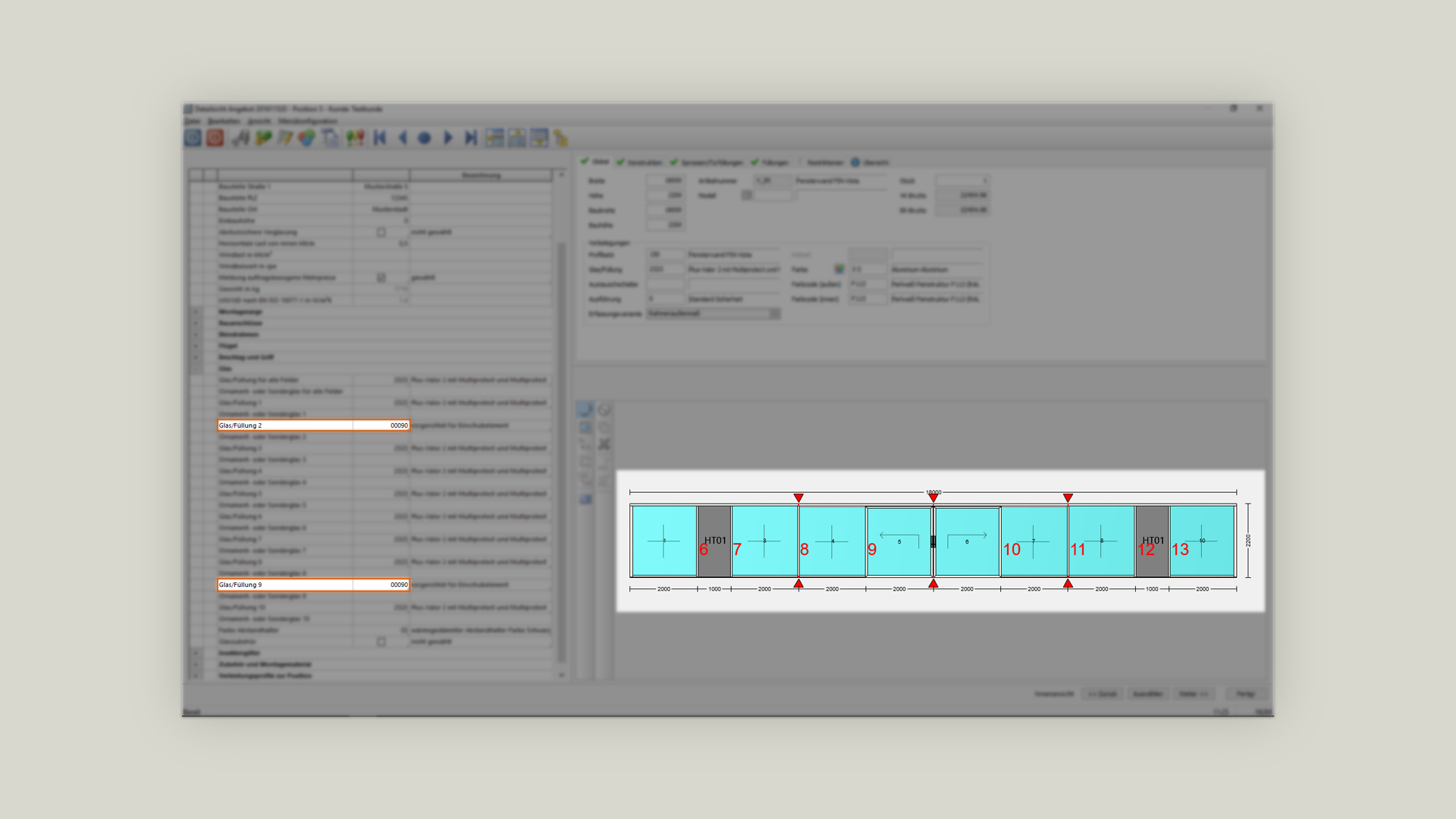

Bei Feldern mit Einschubelementen muss der Glascode auf 00090 geändert werden.
Schwelle einsetzen
Bei der freien Konstruktion bzw. dem freien Element ist die Schwelle nicht automatisch aktiviert. Falls erforderlich muss die Schwelle im Bereich „Blendrahmen“ manuell aktiviert werden.
Pfosten als Blendrahmen
Konstruktionen, die aus mehr als 19 Feldern oder 13 Pfosten und Kämpfern bestehen, müssen in getrennten Positionen erfasst werden.

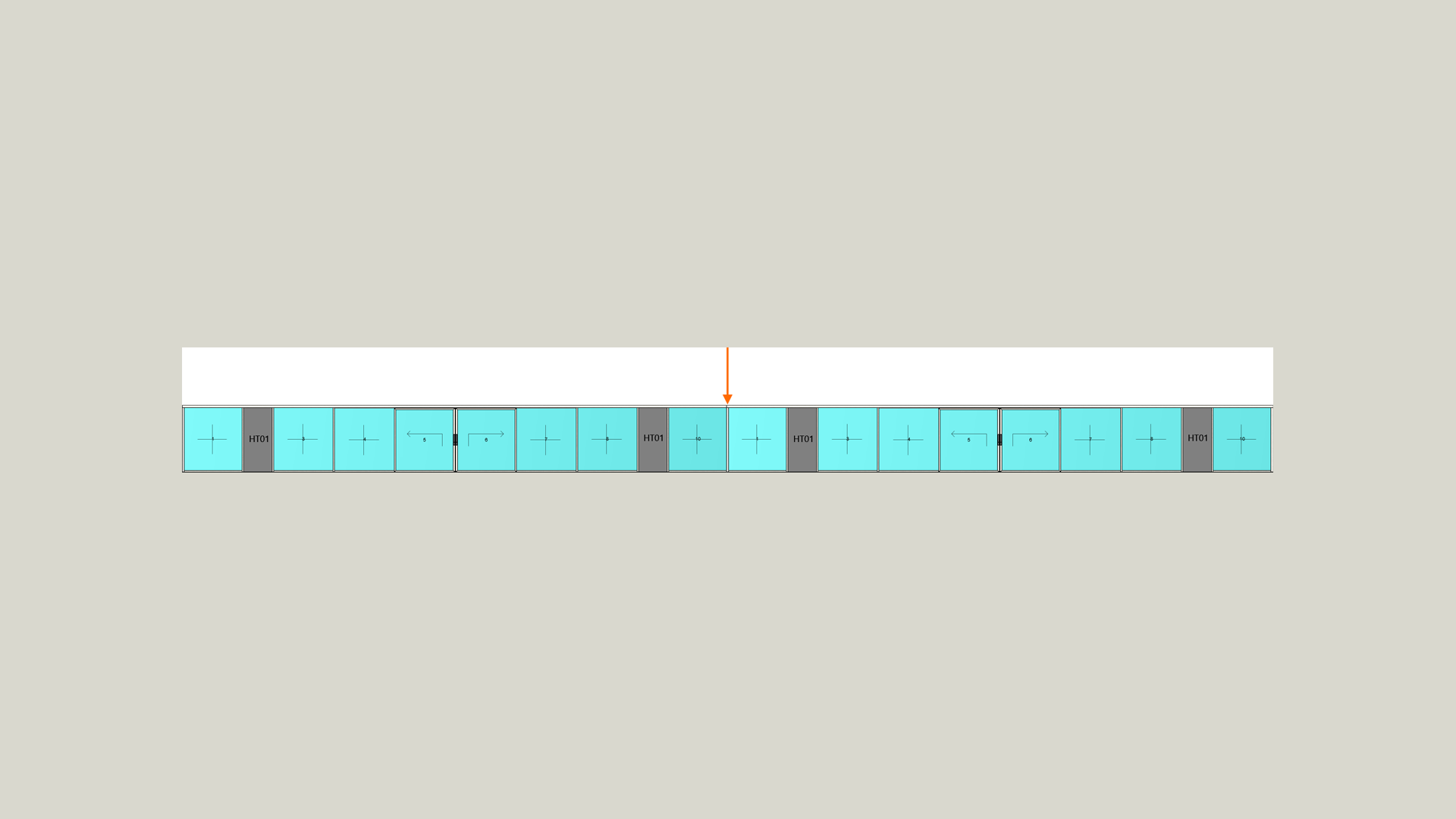

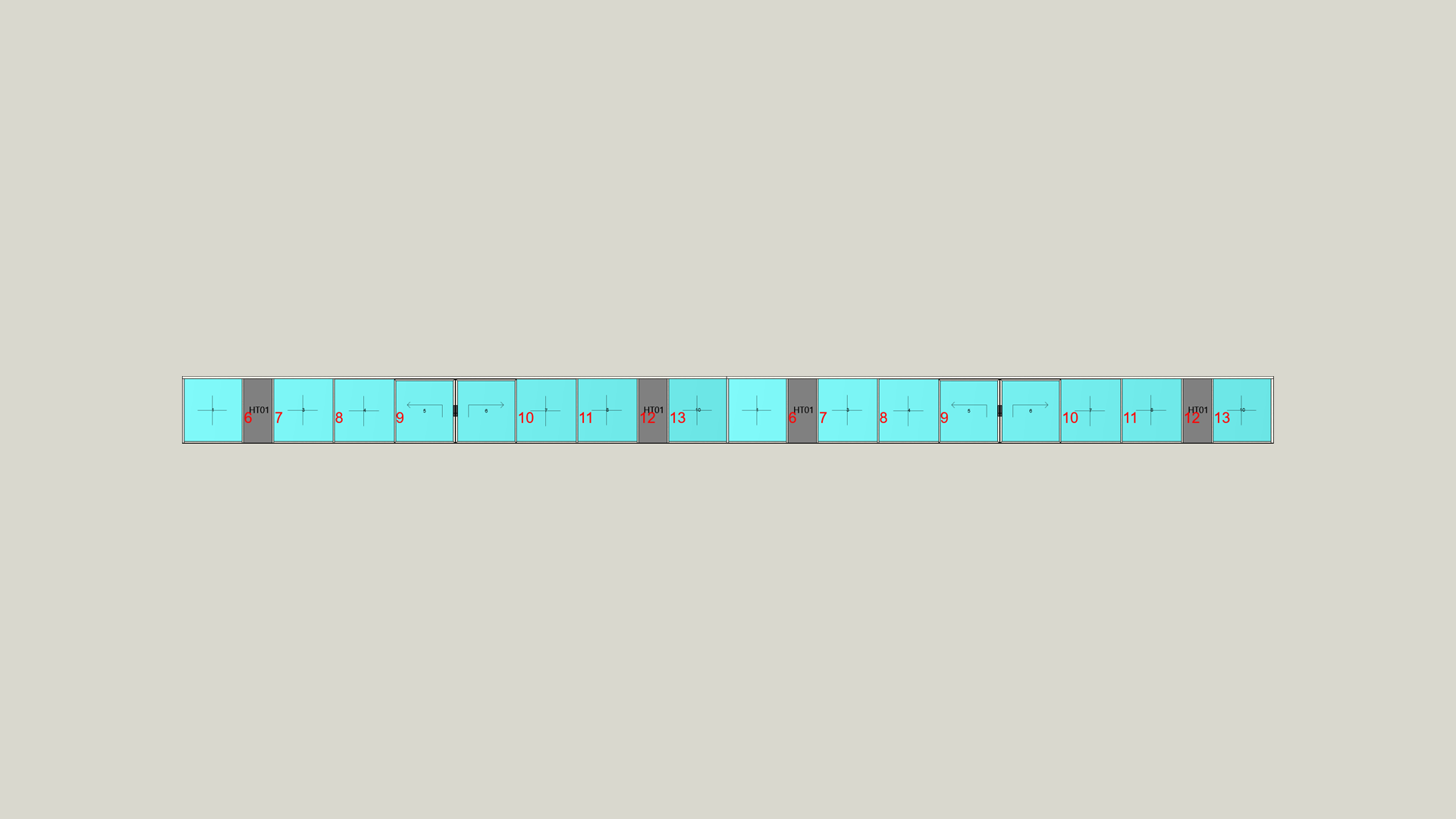

Als Beispiel soll die vorhandene Konstruktion nicht 18 m breit sein und aus 10 Feldern bestehen, sondern 36 m breit sein und aus 20 Feldern bestehen.
Dies kann so in einer Position nicht erfasst werden. Daher muss diese Fensterwand gedanklich an der markierten Stelle getrennt und in zwei einzelnen Positionen erfasst werden.

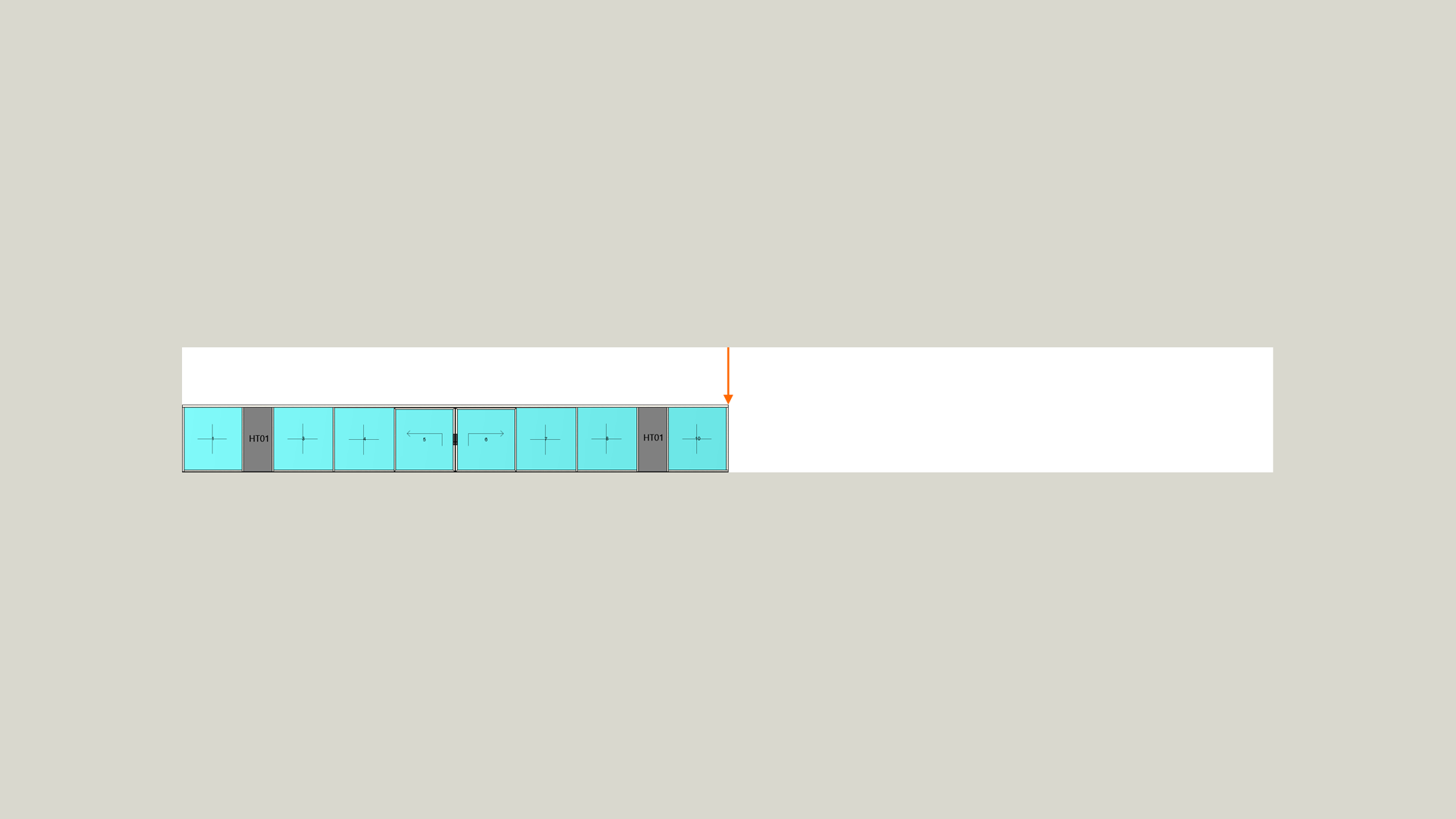

Die erste Position würde die Felder links bis zur Markierung beinhalten und hätte als rechtes Rahmenprofil einen Pfosten.
Hierfür gibt es bei der freien Konstruktion, dem freien Element im Bereich „Blendrahmen“ für jede Lage die Option, Rahmen durch Pfosten zu ersetzen. Bei dieser Position ist bei Lage „Rechts“ die Option „Rahmen durch Pfosten ersetzen“ zu aktivieren.
Als Code kann bei gesetzter Option „Rahmen durch Pfosten ersetzen“ ein Pfosten ausgewählt werden.

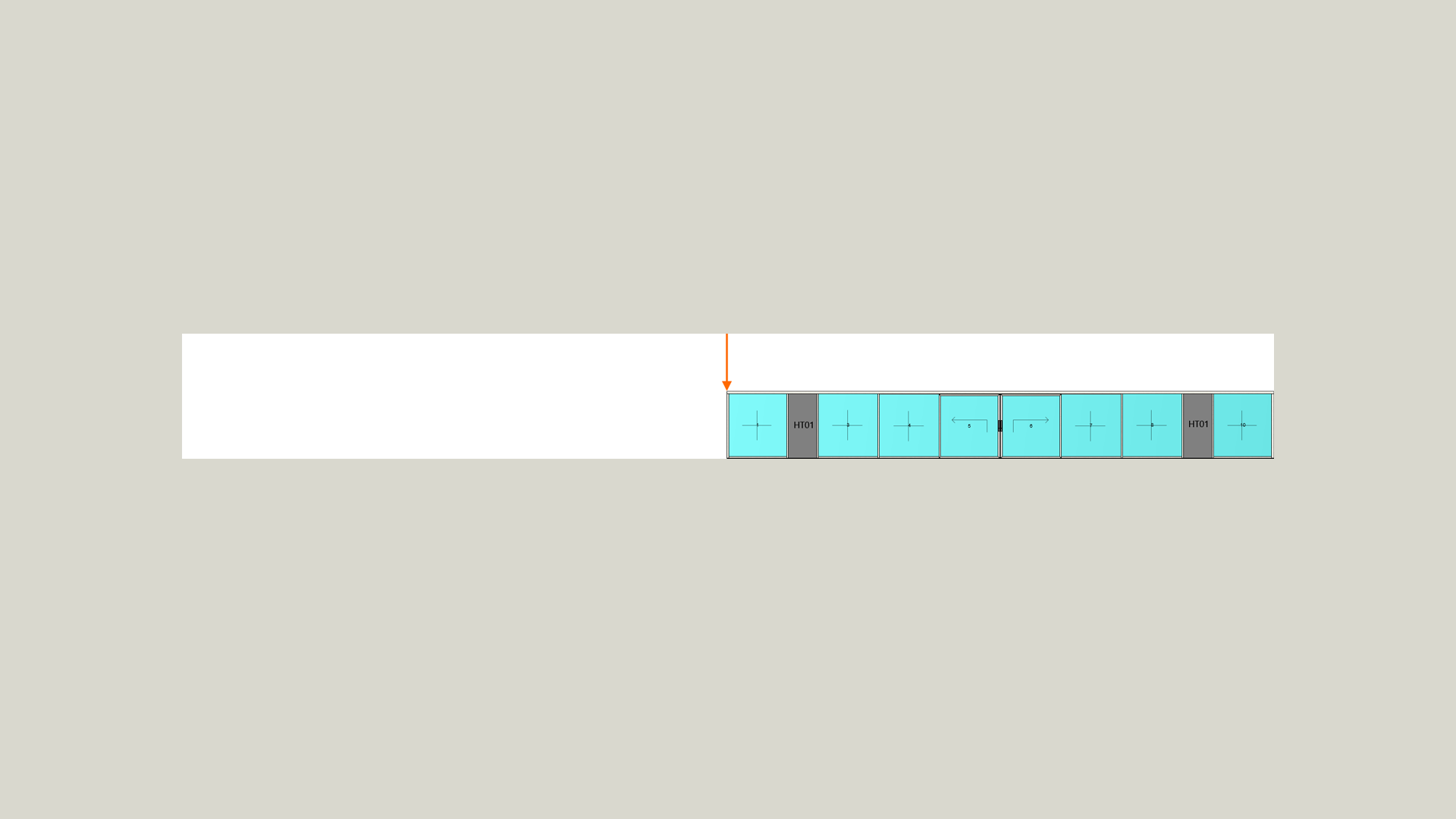

Die zweite Position würde die Felder rechts ab der Markierung beinhalten und hätte als linkes Rahmenprofil kein Profil bzw. den Null-Rahmen. Position 1 und Position 2 werden gedanklich zusammengefügt. Hier ist bei Position 1 der Pfosten als Rahmen an der rechten Seite vorhanden.
Bei der zweiten Position ist als linkes Rahmenprofil der Null-Rahmen zu verwenden.
Teilen von Blendrahmen und Schwellen
Wie im Abschnitt „Teilen von Blendrahmen und Schwellen“ beschrieben, müssen vor allem bei solch großen Konstruktionen Rahmen und Schwellen geteilt werden.
