Nonostante si possano inserire controtelai con una larghezza superiore a 6 metri per le pareti vetrate FIN-Vista, anche in questo caso è prevista una lunghezza massima di 6 metri. Inoltre, può essere necessario suddividere il profilo controtelaio su alcuni lati anche per altri motivi. Ad esempio, a causa di alcune situazioni correlate al cantiere.

Nel nostro esempio, il profilo controtelaio per la parete vetrata deve essere suddiviso in larghezza. Si richiede la suddivisione dopo il campo fisso a sinistra. Pertanto, vanno suddivisi sia il profilo superiore che quello inferiore.

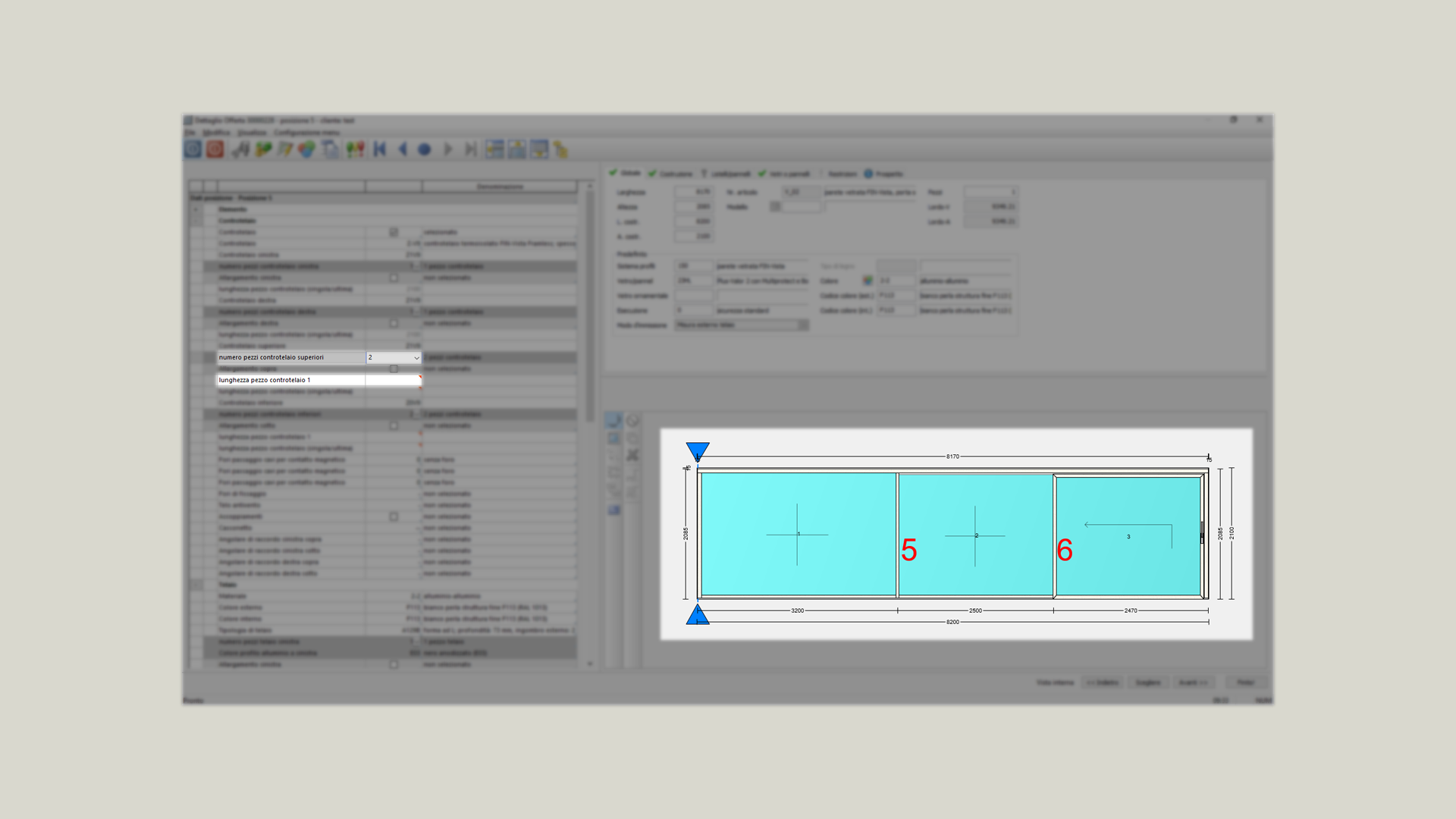

Se sono stati selezionati 2 pezzi controtelaio, si può specificare la lunghezza per il primo pezzo controtelaio.

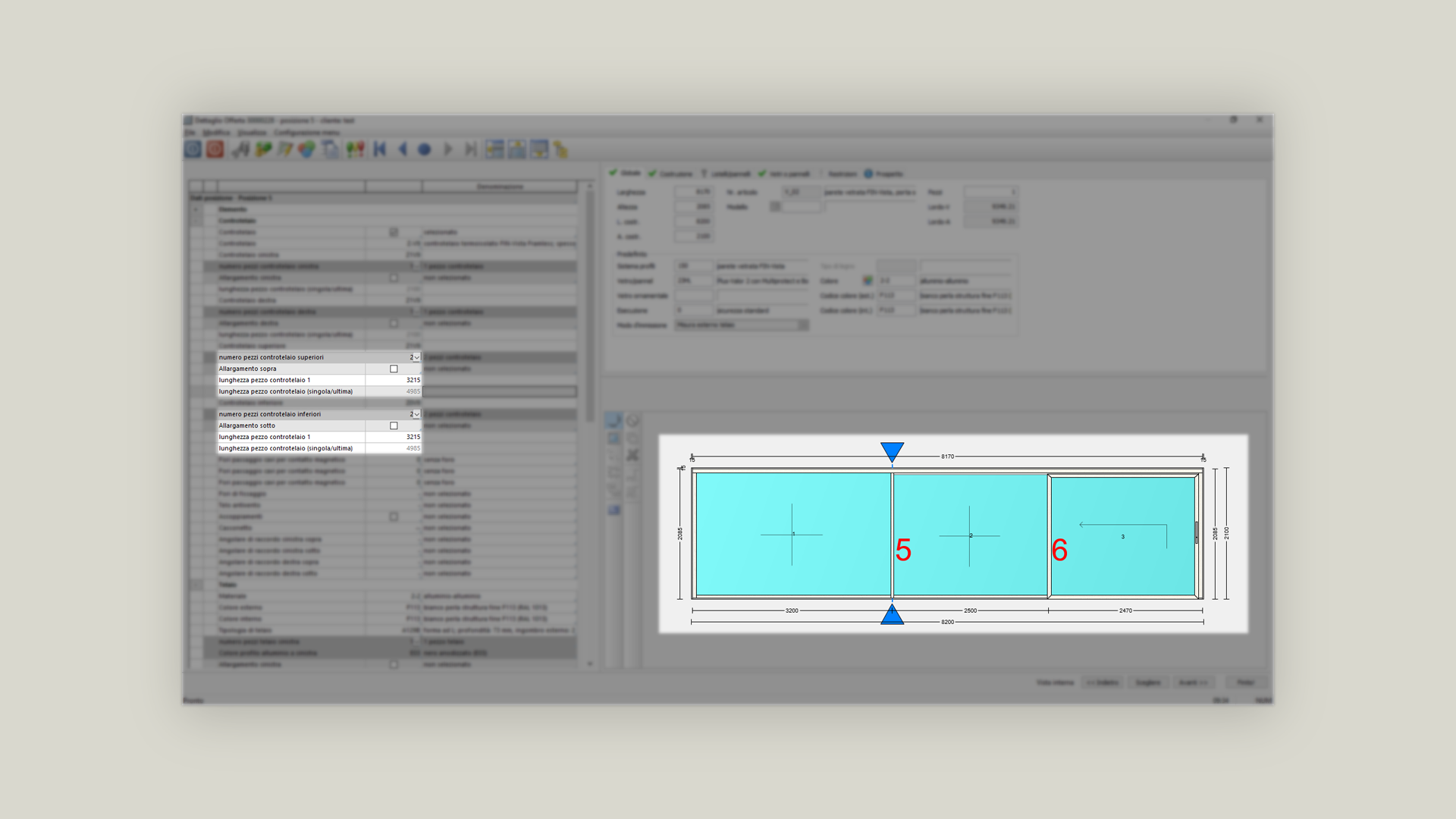

Una volta confermata la lunghezza del primo pezzo controtelaio, viene calcolata automaticamente la lunghezza del pezzo controtelaio rimanente.

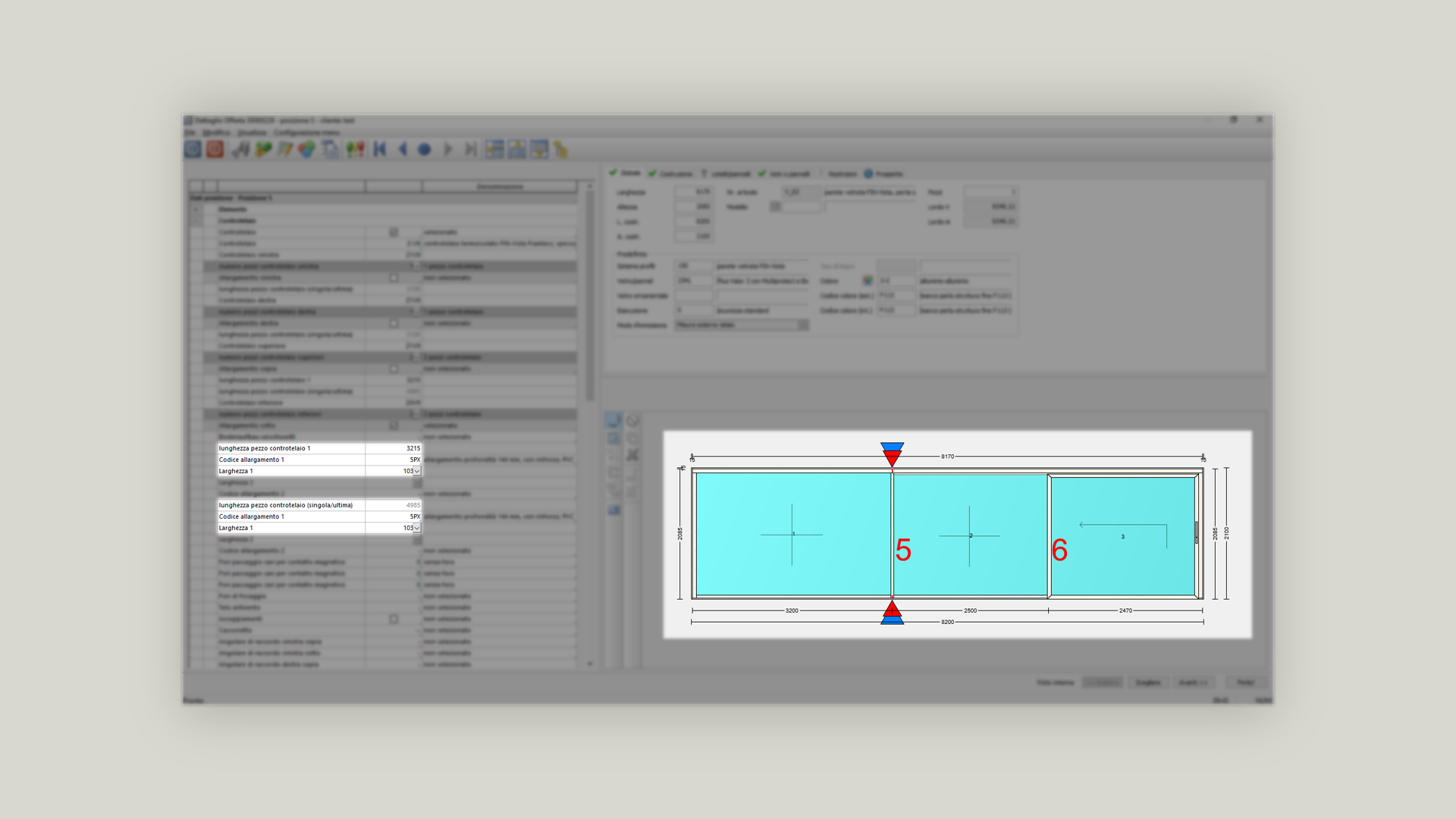

Se il controtelaio per una parete vetrata viene suddiviso in larghezza o altezza, di solito la suddivisione avviene sempre negli stessi punti sui lati opposti. Per questo motivo, i dati relativi alle suddivisioni del controtelaio vengono applicati automaticamente da sinistra a destra e dall’alto verso il basso. Pertanto, per la posizione inferiore sono stati inseriti sia il numero di pezzi controtelaio che le lunghezze. Rimane comunque possibile adattare questi dati.

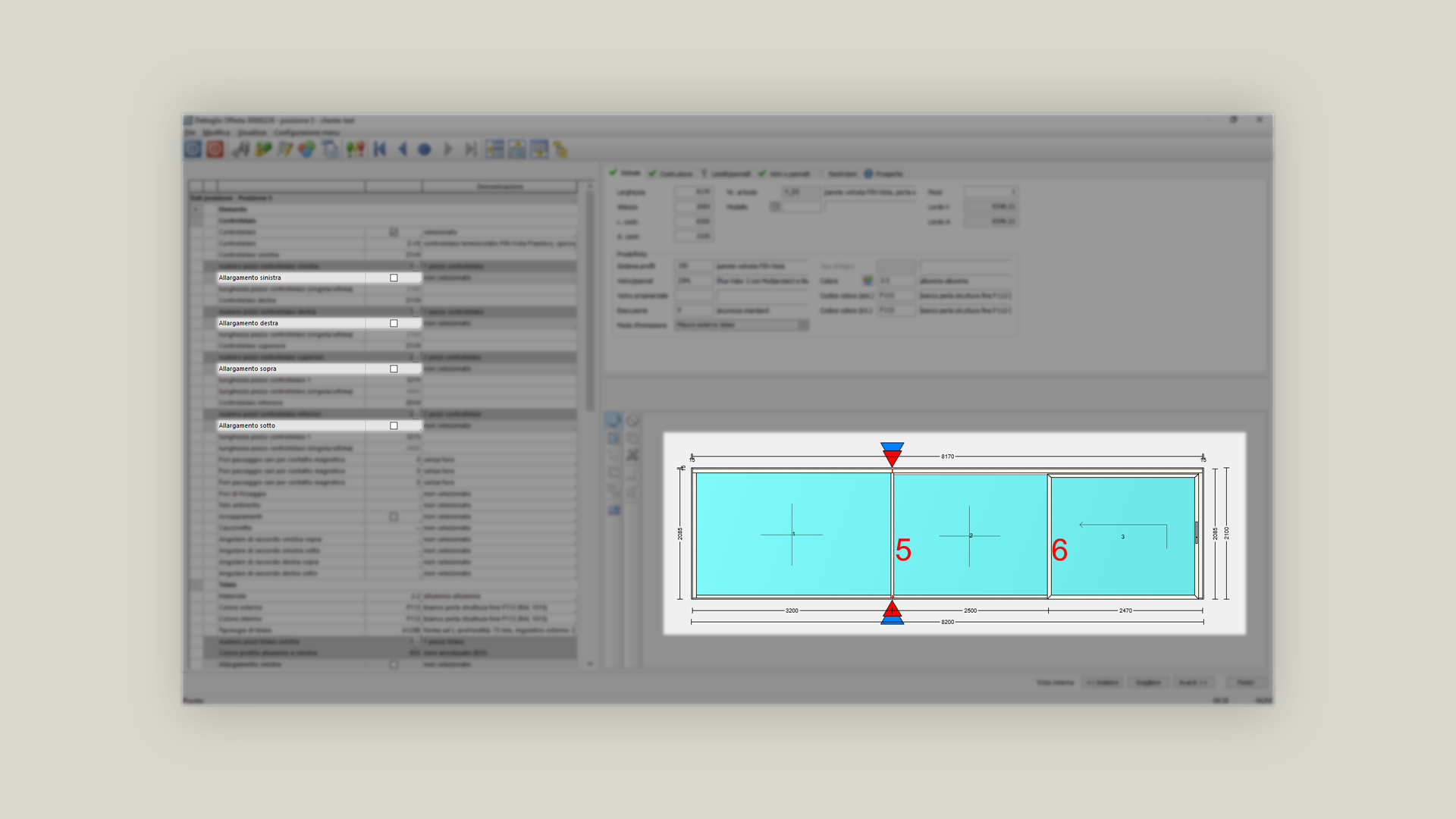

Le suddivisioni del controtelaio sono contrassegnate da triangoli blu.

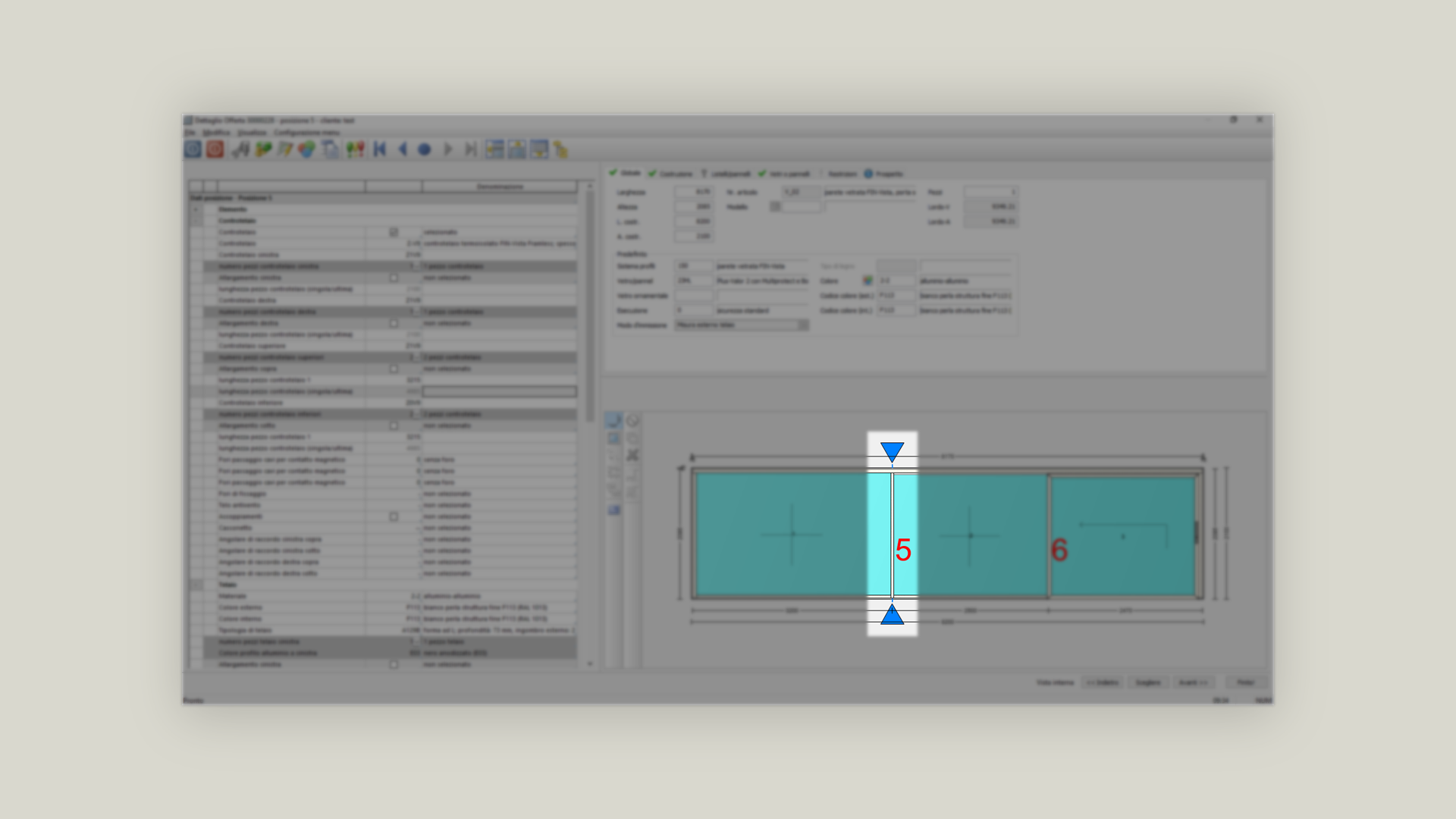

In caso di suddivisione del profilo controtelaio, viene aggiunta automaticamente la giunzione per profilo aggiuntivo FIN-Fix IY9.

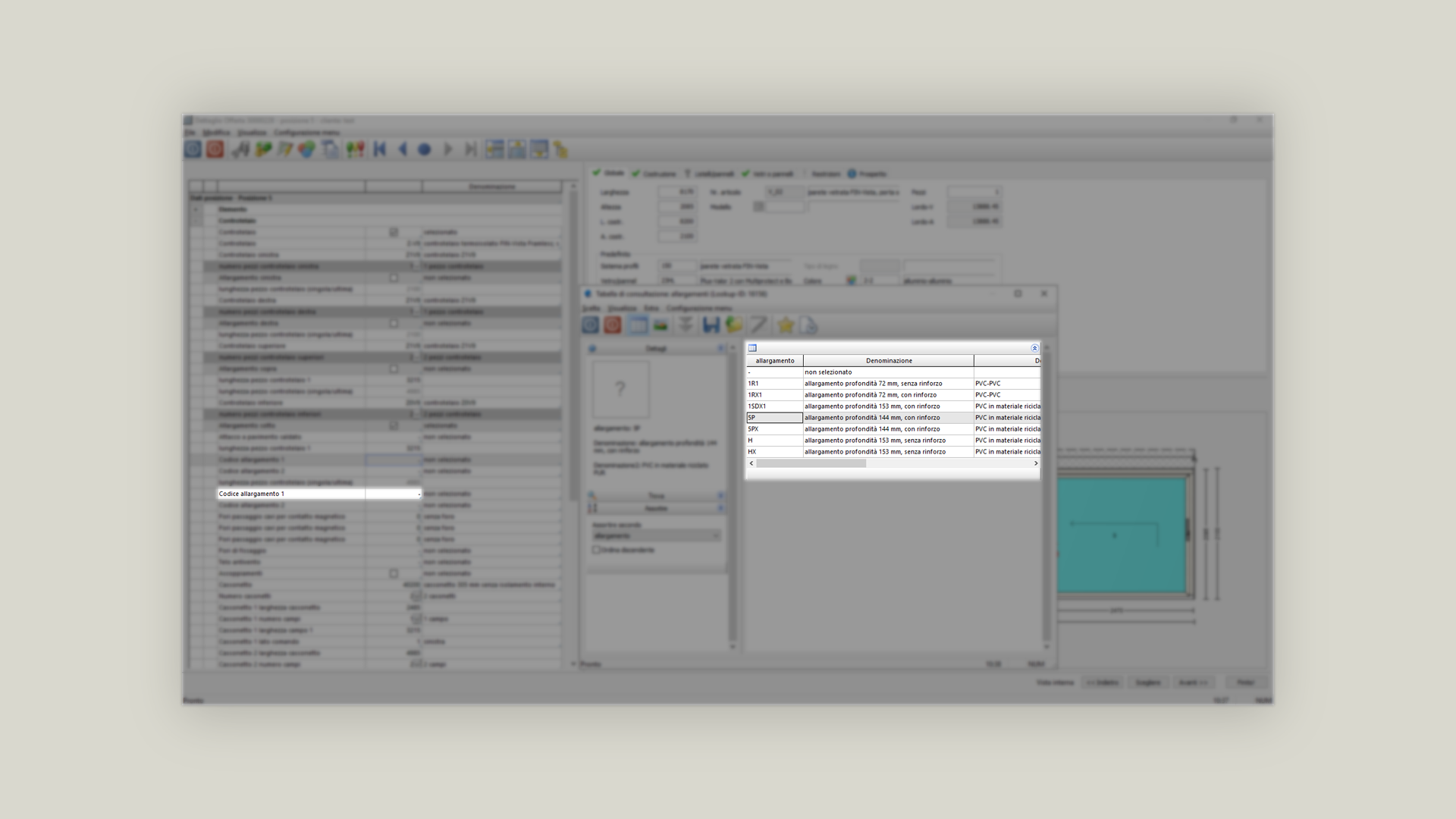

Gli allargamenti combinabili con i controtelai sono elencati sempre sotto la voce “Controtelaio” e sono selezionabili per ogni posizione.

Bisogna poi inserire il codice e la misura desiderata.

Gli allargamenti vanno inseriti singolarmente per ogni pezzo controtelaio.
