Suddivisione telai e soglie

Nonostante si possano inserire pareti vetrate FIN-Vista con una larghezza superiore a 6 metri, anche in questo caso è prevista una lunghezza massima di 6 metri. Inoltre, può essere necessario suddividere il telaio su alcuni lati anche per altri motivi. Ad esempio, a causa di alcune situazioni correlate al cantiere.

Nel nostro esempio, la parete vetrata deve essere suddivisa in larghezza. Si richiede la suddivisione dopo il campo fisso a sinistra. Pertanto, vanno suddivisi sia il telaio superiore che la soglia.

Se sono stati selezionati 2 pezzi telaio, si può specificare la lunghezza per il primo pezzo telaio.

Una volta confermata la lunghezza del primo pezzo telaio, è possibile calcolare la lunghezza del pezzo telaio rimanente. Per il primo pezzo telaio viene applicata automaticamente la necessaria giunzione VS1 predefinita.

Se una parete vetrata viene suddivisa in larghezza o altezza, di solito la suddivisione avviene sempre negli stessi punti sui lati opposti. Per questo motivo, i dati relativi alle suddivisioni del telaio vengono applicati automaticamente da sinistra a destra e dall’alto verso il basso. Pertanto, per la posizione inferiore – nel nostro esempio la soglia – sono stati inseriti sia il numero di pezzi telaio che la misura e la giunzione. Rimane comunque possibile adattare questi dati.

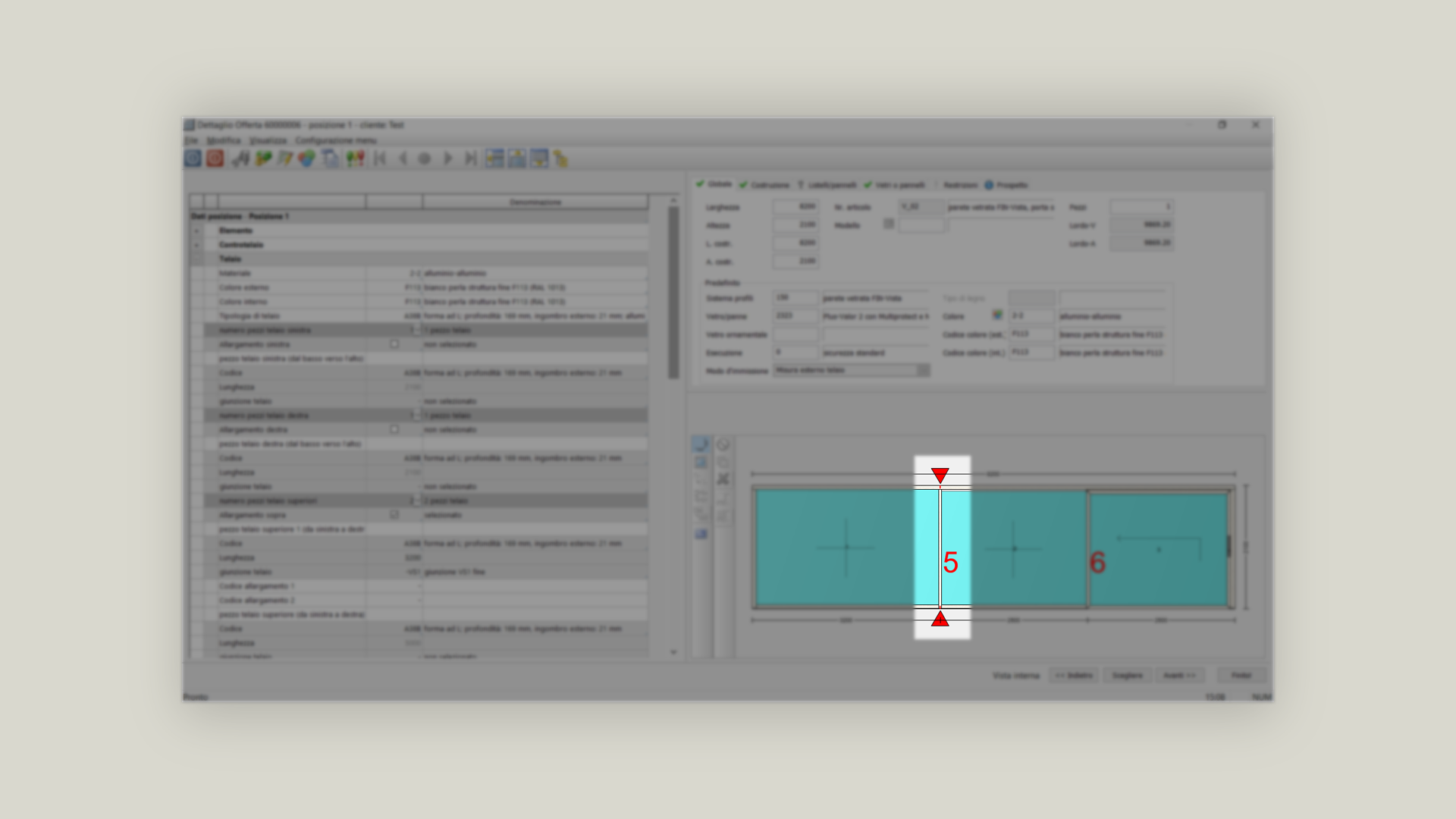

Le suddivisioni del telaio sono contrassegnate da triangoli rossi.

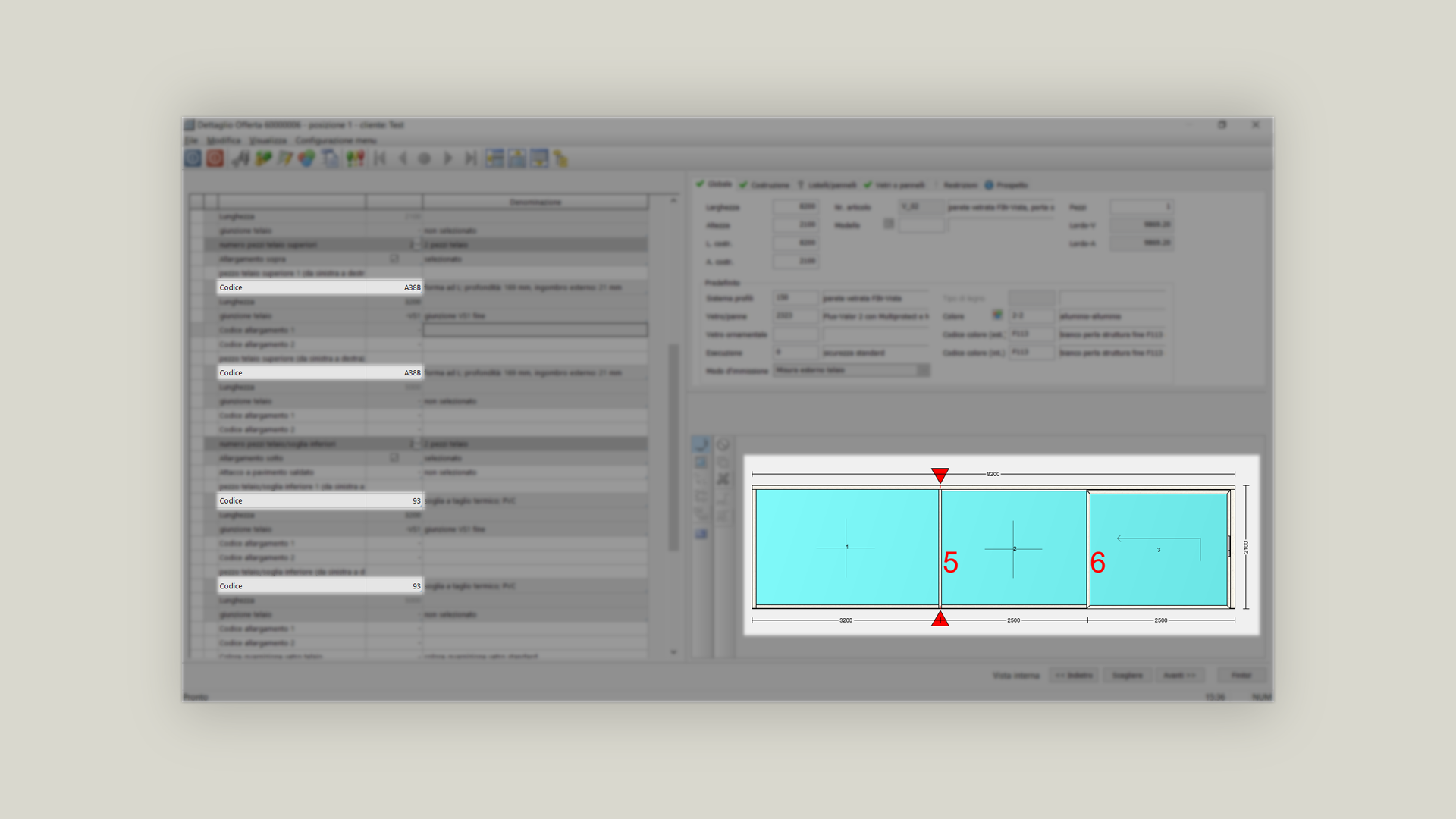

È possibile selezionare un proprio codice per ogni pezzo di telaio o soglia creato.
