Dopo le opzioni per i profili telaio e soglia, sotto “Telaio” si possono definire le specifiche per montanti/traverse e nodi centrali.

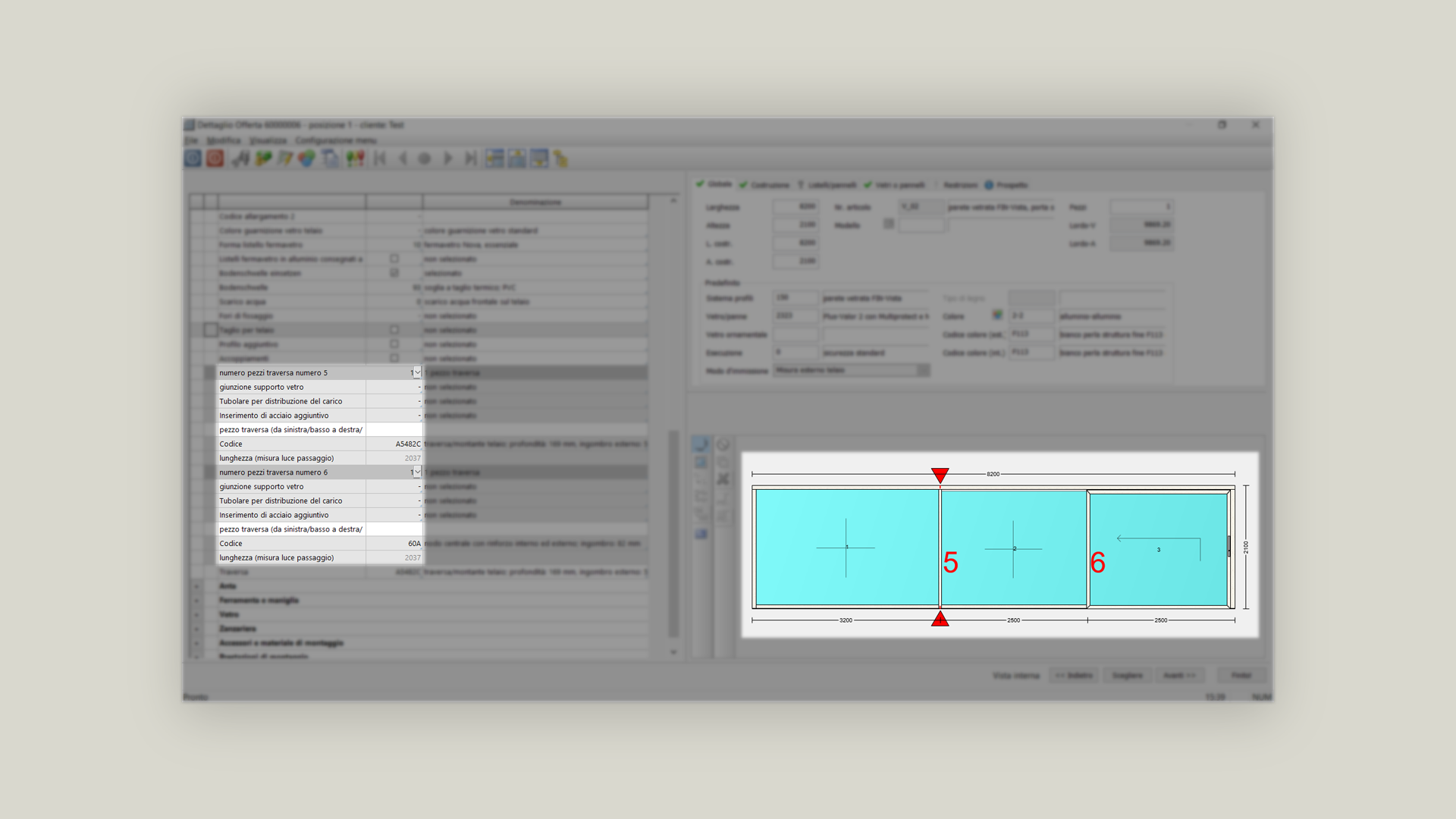

Il rispettivo ID di montanti/traverse e nodi centrali viene visualizzato nella grafica della posizione in grandi numeri rossi. Così si può identificare con esattezza il montante/traversa o nodo centrale elaborato.

Qui, ad esempio, è possibile modificare il montante/la traversa o il nodo centrale inserendo il codice corrispondente.

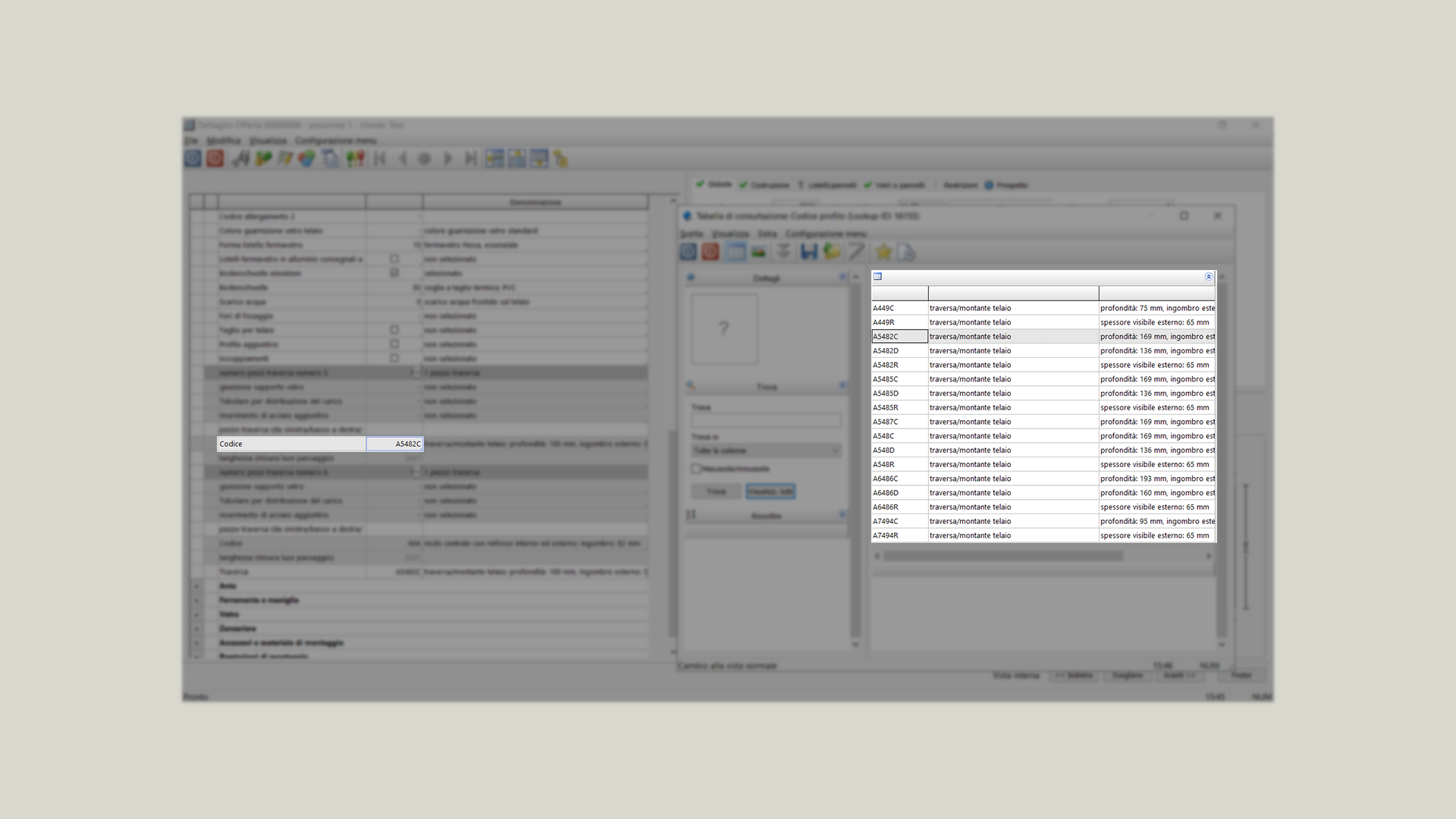

Nei punti in cui viene inserito un montante/una traversa, sono disponibili per la selezione solo i montanti/le traverse (nel nostro esempio, il montante numero 5).

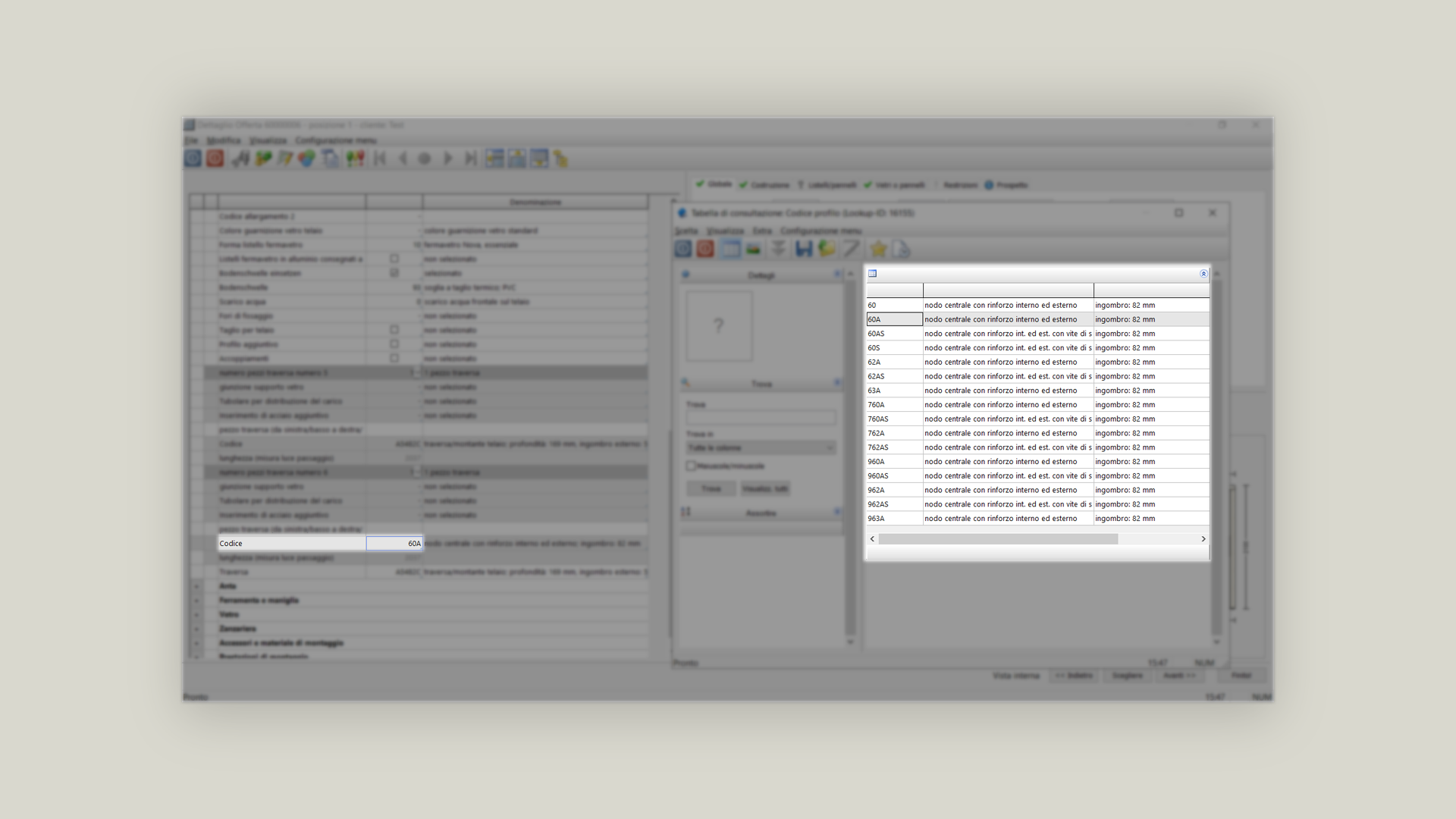

Nei punti in cui viene inserito un nodo centrale, sono disponibili per la selezione solo i nodi centrali (nel nostro esempio il nodo centrale numero 6).

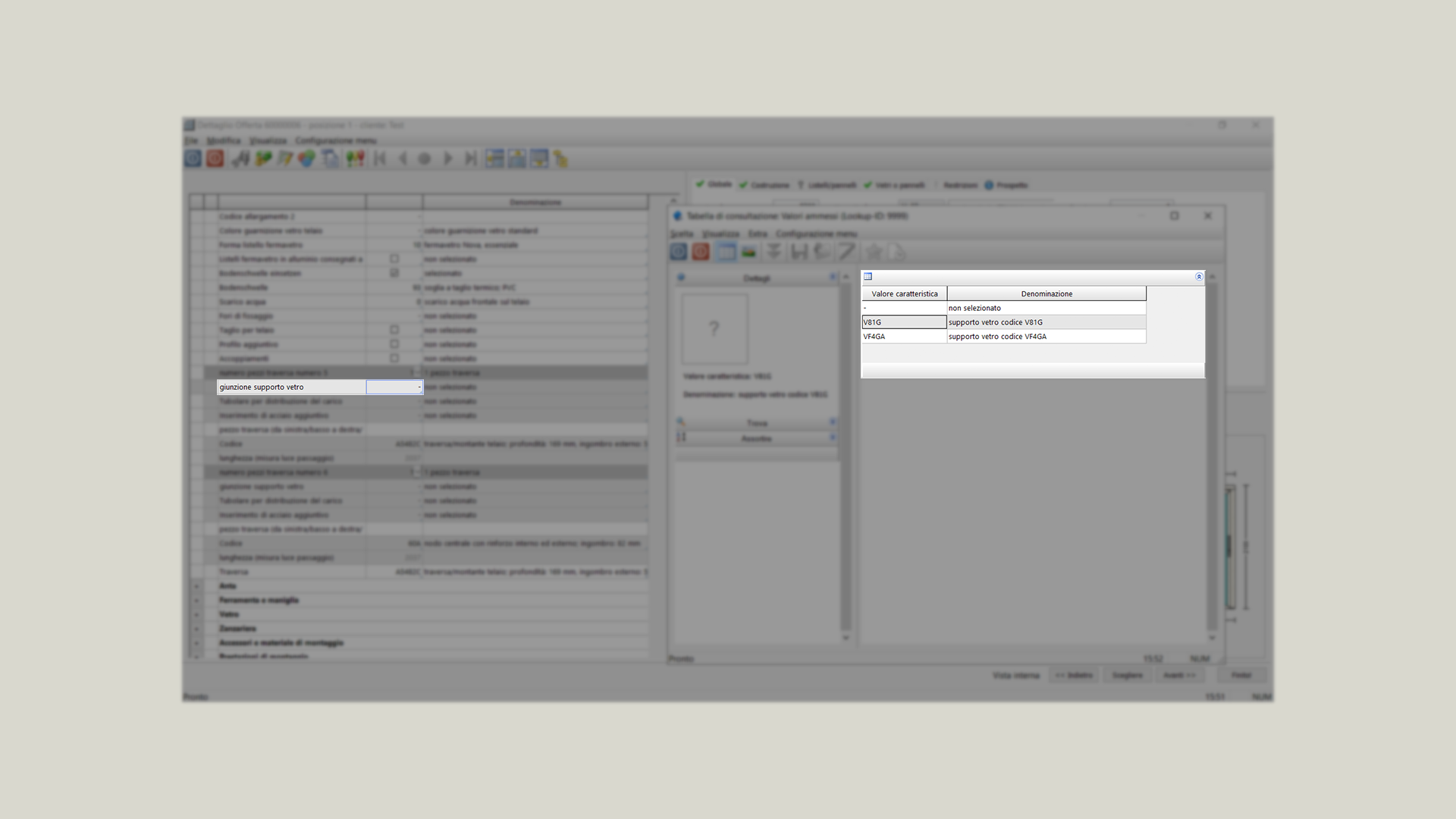

Giunzione supporto vetro per montanti/traverse

La giunzione supporto vetro V81G o VF4GA è selezionabile per il rispettivo montante/traversa.

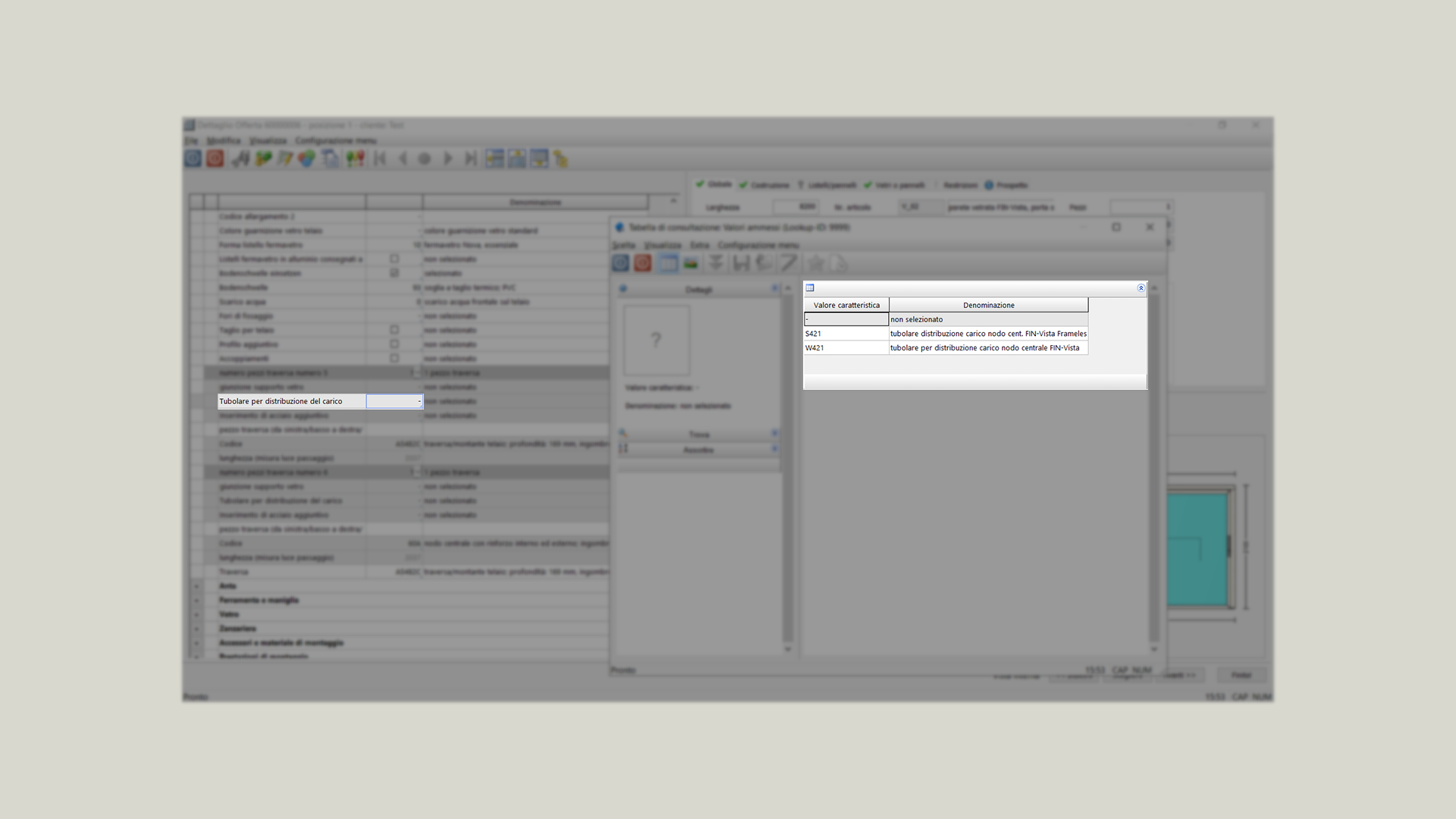

Tubolare per distribuzione del carico per nodi centrali

Il tubolare per distribuzione del carico S421 e W421 è selezionabile per il rispettivo nodo centrale.

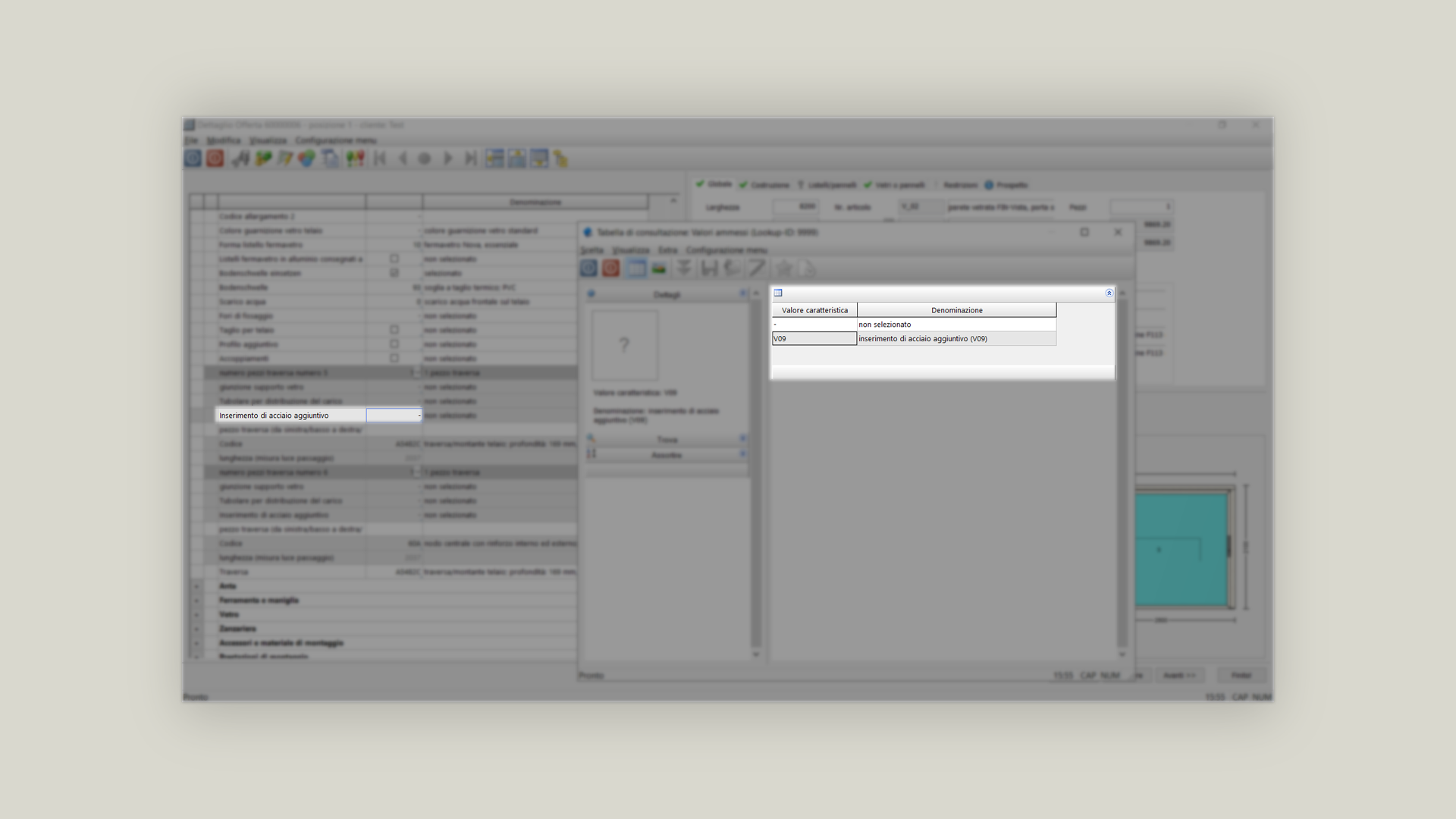

Inserimento di acciaio aggiuntivo

È possibile selezionare un inserto aggiuntivo in acciaio per montanti/traverse. Qui è possibile selezionare l’inserto aggiuntivo in acciaio V09.
