Vorbelegungen

Die Fensterwände FIN-Vista und FIN-Vista Frameless haben eigene Vorbelegungssätze 150-2-1, 150-2-2 und 150-2-4. Für die Erfassung muss somit der richtige Vorbelegungssatz ausgewählt werden. Hier kann die Nachschlagehilfe genutzt werden. Bei diesen Vorbelegungssätzen für FIN-Vista stehen alle Rahmenvarianten, auch die Frameless Rahmenvarianten, zur Verfügung.

Für FIN-Vista sind spezielle Angaben notwendig, die im Kopfbereich im Abschnitt „Element“ abgefragt werden. Hier sind Pflichtfelder auszufüllen, nämlich die Angaben zur Baustelle, Einbauhöhe (in m) und zur horizontalen Last. Die beiden Felder „Windlast in kN/m²“ und „Windbeiwert in cpe“ sind speziell für FIN-Vista ergänzt worden, um auch diese Werte angeben zu können.

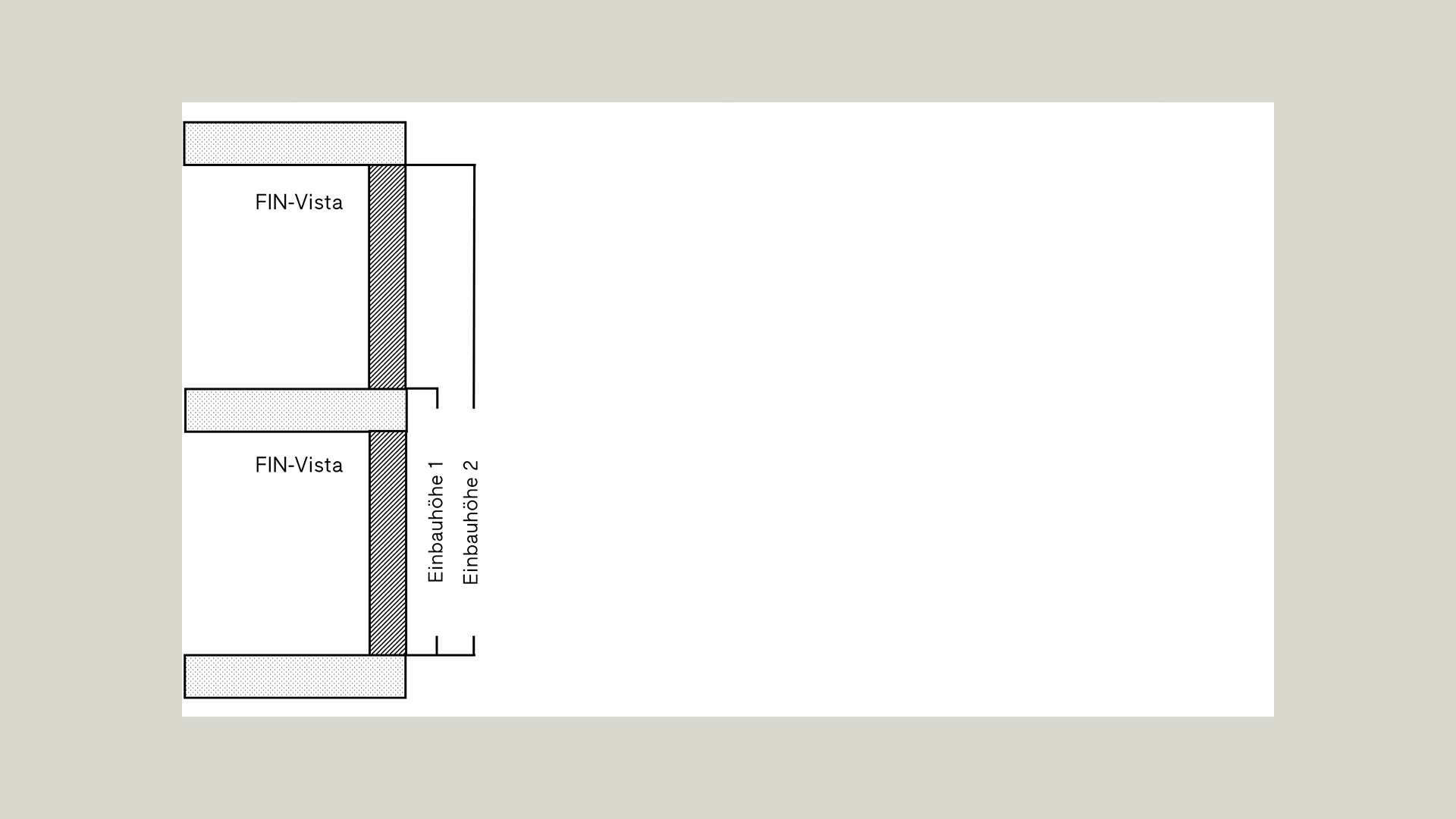

Als Einbauhöhe werden diese Angaben benötigt:

Nachdem diese speziellen Pflichtfelder ausgefüllt wurden, sollten auch weitere Angaben vervollständigt bzw. in den Vorbelegungen getroffen werden.

Unbedingt notwendig sind hier die Farbangaben und das Glas.

Über das Feld „Blendrahmenvariante“ kann wie gewohnt ein anderes Blendrahmenprofil in die Vorbelegung übernommen werden. Hier stehen alle Blendrahmenvarianten zur Verfügung, die zur gewählten Materialkombination passen, auch die Blendrahmenvarianten FIN-Vista Frameless.

Zudem sind in der Auswahl Glasecken und Ganzglasecken verfügbar. Deren Einsatz sollte aber individuell je nach Lage bei der Position in der Detailmaske erfolgen.
