Null-Rahmen

Bei Einschubelementen kann es erforderlich sein, als unteres Profil weder einen Rahmen noch eine Schwelle zu haben. Das ist möglich, wenn das Rahmenprofil geteilt wurde.

Hier kann beim entsprechenden Rahmenteil der Rahmen zu „kein Rahmenprofil“ gewechselt werden.

In diesem Beispiel soll zwischen die beiden Festfelder in das mittlere Feld ein Einbauelement eingesetzt und das untere Profil zu einem Null-Rahmen getauscht werden.

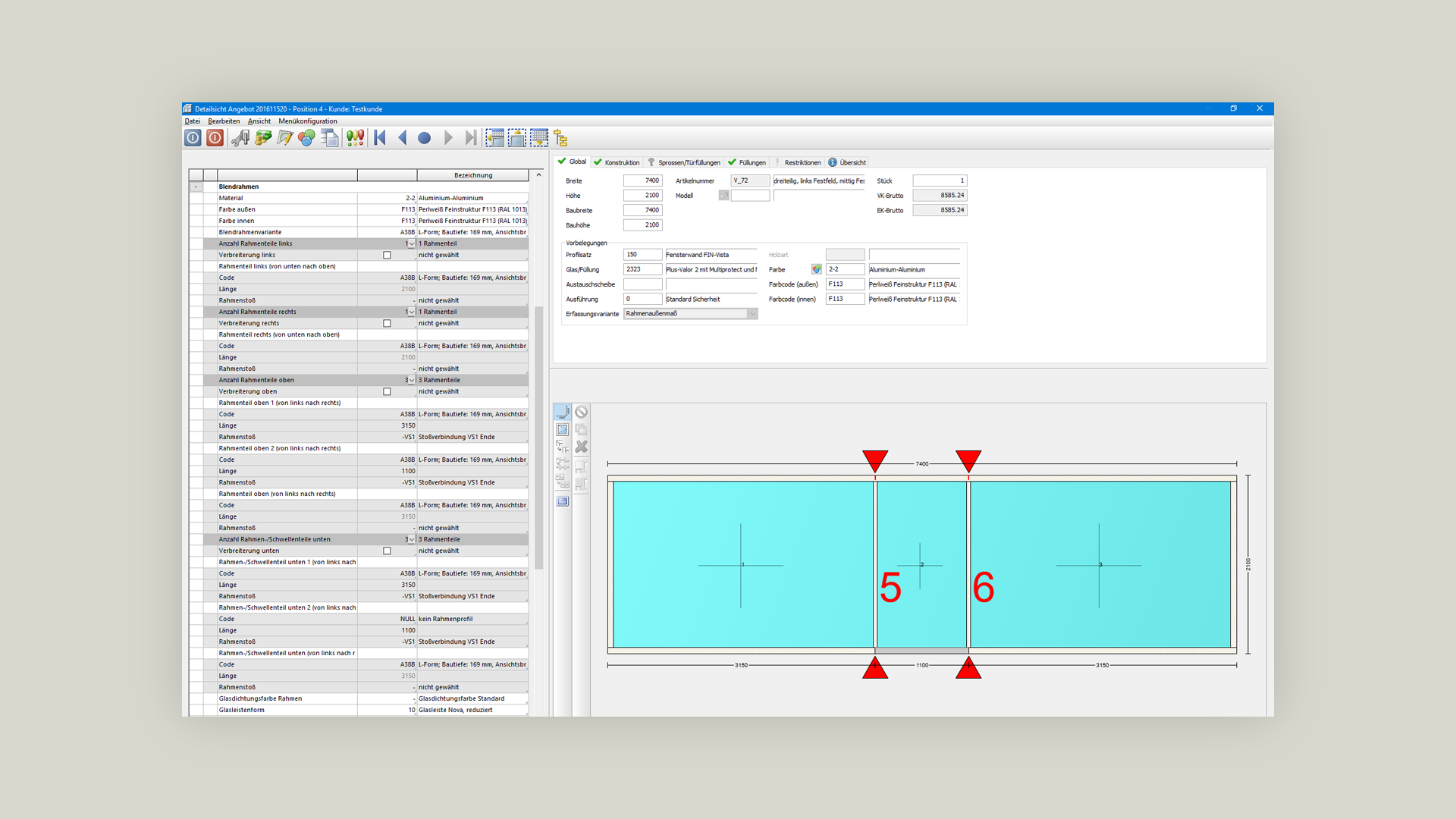

Die Teilung der Rahmen ist erfolgt. Für den Rahmen im unteren mittleren Feld kann der Null-Rahmen gewählt werden.

Der Null-Rahmen wird grau dargestellt.

Die Erfassung des Einbauelements selbst wird in einem der nachfolgenden Abschnitte erklärt.
